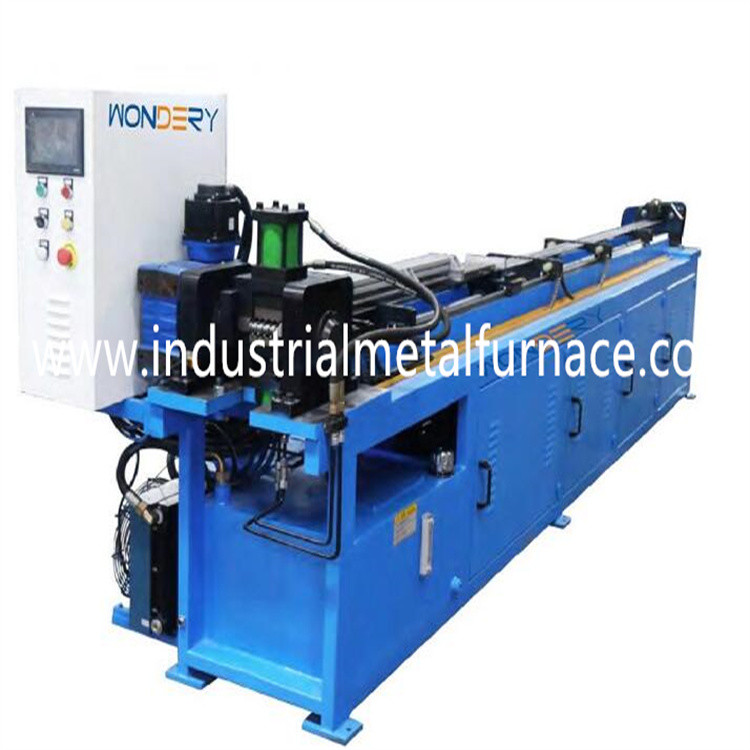

उच्च गुणवत्ता अर्ध-स्वचालित हेयरपिन ट्यूब झुकने मशीन
1. आवेदन
हेयरपिन बेंडर मशीन एचवीएसी के आवश्यक उपकरणों में से एक है
प्रोडक्शन लाइन।हमारे पास उच्च गति जैसे पूर्ण श्रेणी के एचवीएसी उपकरण हैं
फिन प्रेस, प्रोग्रेसिव फिन डाई, सर्वो टाइप ट्यूब एक्सपैंडिंग मशीन, सेमी
स्वचालित और पूरी तरह से स्वचालित हेयरपिन बेंडर, आदि। यह अर्ध स्वचालित
हेयरपिन झुकने वाली मशीन में मैनुअल फीडिंग, सर्वो के कार्य हैं
पोजिशनिंग, सर्वो बेंडिंग और सर्वो अनलोडिंग।हेयरपिन की लंबाई
200-3000 मिमी रेंज।ट्यूब व्यास 7mm-16mm से लेकर है।
उत्पादन क्षमता प्रति चक्र 2-5 पीसी हो सकती है।
2।तकनीकी मापदंड:
| ट्यूबिंग व्यास | ओडी 9.52/12.7 मिमी |
| हेयरपिन की लंबाई | 200-3000 मिमी |
| कार्य कुशलता | 9.52 *2 + 12.7 * 2 ट्यूब/साइकिल |
| सामान्य वोल्टेज | 380 वी, 3 पी, 50 हर्ट्ज |
2.1संरचना वर्ण:
2.1.1 कॉम्पैक्ट डिजाइन, सर्वो मोटर ड्राइविंग, मैनुअल फीडिंग, ऑपरेशन इन
मैनुअल या स्वचालित मोड o . के लिए
पीटीशन
2.1.2 स्वचालित संचालन मोड की प्रक्रिया मैनुअल द्वारा सामग्री खिलाना है
→ मोल्ड टूलींग क्लैम्पिंग → तेल छिड़काव → झुकने → मैंड्रेल बैक →
क्लैंप लूज → अनलोडिंग → अनलोडिंग होम → बेंडिंग टूलिंग होम
2.2 हेयरपिन लेग अंतर 0.5 मिमी . से कम लंबाई में
2.3 कोई स्पष्ट टकराव नहीं, असामान्य "टक्कर", नाला न तो अन्य
कमी।दीर्घवृत्त 8% से कम
2.4 मोड़ क्षेत्र की गोलाई सहिष्णुता <±.012";
2.5 दो सीधे पैरों के लिए समानांतर सहिष्णुता 3%;
2.6 सुचारू रूप से चल रहा है और चल रहा है।
3मशीन के प्रदर्शन पैरामीटर:
3.1.कार्य कुशलता: उदाहरण के रूप में 1 मीटर लेते हुए प्रति चक्र 12 सेकंड।
वायवीय हवा की खपत 3.5 cfm
3.2.वातानुकूलित
4.स्नेहन प्रणाली
स्नेहन छेद के साथ रॉड का विस्तार और सोलनॉइड वाल्व द्वारा नियंत्रण जो तेल की अनुमति देता है
हर सेटिंग सेकंड स्प्रे करें (इंजेक्शन समय समायोजित किया जा सकता है)
5.उपकरण अवयव
| नहीं। | वस्तु | ब्रैंड |
| 1 | पीएलसी | मित्सुबिशी ब्रांड |
| 2 | सर्वो मोटर | मित्सुबिशी ब्रांड |
| 3 | सर्वो चालक | मित्सुबिशी ब्रांड |
| 4 | एचएमआई | मित्सुबिशी ब्रांड |
| 5 | हाइड्रोलिक वाल्व | युकेन ब्रांड |
| 6 | हवाई प्रणाली | एयरटैक |
| 7 | गोल पेंच | एबीबीए ब्रांड |
| 8 | विद्युत उपकरण | श्नाइडर |
| टिप्पणी:घटक उपलब्धता के कारण ग्राहक को देखे बिना उपरोक्त कॉन्फ़िगरेशन को समकक्ष स्तर के ब्रांडों में बदला जा सकता है। | ||
6।स्पेयर पार्ट्स
| ना। | वस्तु | टिप्पणियां |
| 1 | झुकने वाले खराद का धुरा | 4 पीसी प्रत्येक आकार |
| 2 | खराद का धुरा कनेक्टिंग रॉड | 4 पीसी प्रत्येक आकार |
| 3 | स्ट्रिपर टयूबिंग केवल (असेंबली नहीं) | 2 पीसी प्रत्येक आकार |
| 4 | सेंसर सीमा स्विच | 2 पीसी |
| 5 | झुकने वाली तेल नली | 2 पीसी |
