वंडरी वैक्यूम पल्स प्लाज्मा आयन नाइट्राइडिंग फर्नेस डीसी पावर टाइप
1. आवेदन

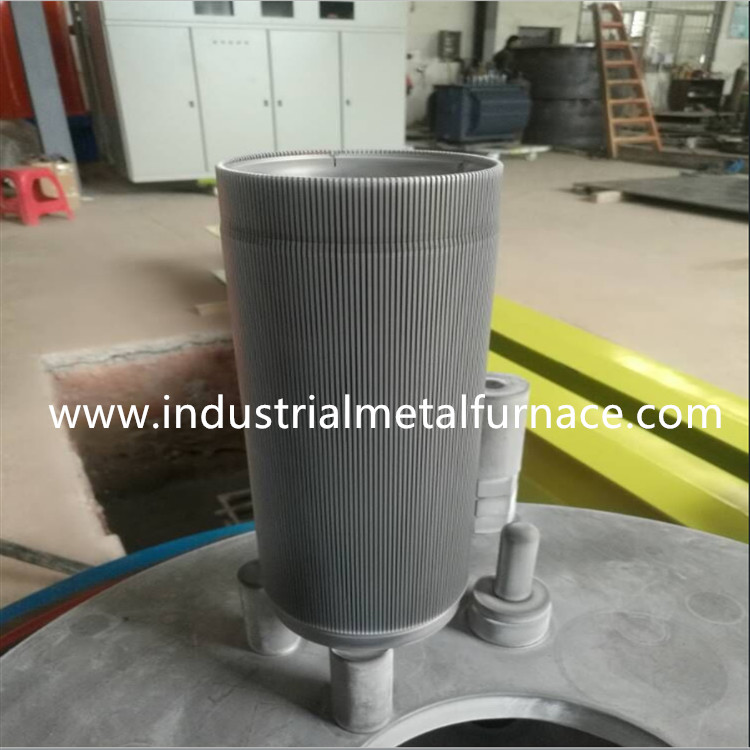

औद्योगिक आयन नाइट्राइडिंग भट्ठी का उपयोग मुख्य रूप से आयन नाइट्राइडिंग, आयन नाइट्रोकार्बराइजिंग (सॉफ्ट नाइट्राइडिंग) यांत्रिक भागों की सतह को संशोधित करने और आवश्यक यांत्रिक और भौतिक और रासायनिक गुणों को प्राप्त करने के लिए यांत्रिक भागों के प्लाज्मा रासायनिक गर्मी उपचार प्रक्रिया के लिए किया जाता है।
औद्योगिक गर्मी उपचार भट्ठी का पूरा सेट आयन बिजली की आपूर्ति, वैक्यूम भट्ठी शरीर, वैक्यूम अधिग्रहण प्रणाली, तापमान माप और नियंत्रण प्रणाली, गैस आपूर्ति प्रणाली, आदि से बना है।
2. आयन नाइट्राइडिंग फर्नेस के तकनीकी पैरामीटर्स
2.1 डीसी आयन बिजली आपूर्ति के मुख्य पैरामीटर
डीसी आउटपुट वोल्टेज: 0-1000v समायोज्य
डीसी बिजली की आपूर्ति का बड़ा आउटपुट करंट:
| नमूना | WDL30A | WDL50A | WDL75A | WDL100A | WDL150A | WDL300A |
| वर्तमान | 30ए | 50ए | 75ए | 100ए | 150ए | 300ए |
चाप बुझाने का तरीका: एलसी दोलन चाप बुझाने और कट-ऑफ चाप बुझाने
3. प्रत्येक इकाई का परिचय
3.1 आयन बिजली की आपूर्ति
आयन बिजली की आपूर्ति आयन नाइट्राइडिंग भट्टी का प्रमुख हिस्सा है।चाहे आयन बिजली की आपूर्ति स्थिर और विश्वसनीय हो, पूरे गर्मी उपचार उपकरण के सामान्य काम और प्रक्रिया की गुणवत्ता को सीधे प्रभावित करती है।
आयन बिजली की आपूर्ति डीसी आयन बिजली की आपूर्ति और पल्स आयन बिजली की आपूर्ति में विभाजित है, जिसे उपयोगकर्ता अपनी आवश्यकताओं के अनुसार चुन सकते हैं।
डीसी आयन बिजली की आपूर्ति
डीसी आयन बिजली की आपूर्ति में मुख्य रूप से रेक्टिफायर ट्रांसफॉर्मर, सिलिकॉन नियंत्रित रेक्टिफायर सर्किट, एलसी ऑसिलेशन आर्क एक्सटिंगुइशिंग सर्किट, कट-ऑफ फीडबैक सर्किट और कंट्रोल सर्किट शामिल हैं।
डीसी आयन बिजली की आपूर्ति में एनोड और कैथोड शॉर्ट सर्किट, ओवरकुरेंट और ओवरवॉल्टेज, चरण विफलता, गलत संचालन आदि के सुरक्षा कार्य हैं।
3.2 वैक्यूम फर्नेस बॉडी
प्लाज्मा नाइट्राइडिंग फर्नेस बॉडी राष्ट्रीय माध्यमिक दबाव पोत उत्पादन लाइसेंस के साथ निर्मित होती है।
वैक्यूम फर्नेस बॉडी को सहायक हीटिंग के साथ साधारण फर्नेस बॉडी और फर्नेस बॉडी में विभाजित किया जाता है, जिसे उपयोगकर्ता अपनी आवश्यकताओं के अनुसार चुन सकते हैं।
3.3 साधारण भट्ठी शरीर
उपकरण के वैक्यूम फर्नेस बॉडी को वेल टाइप (पार्ट्स हैंगिंग), बेल टाइप (पार्ट्स स्टैकिंग) और व्यापक प्रकार में विभाजित किया गया है ताकि उपयोगकर्ता चुनने और खरीद सकें।
वैक्यूम फर्नेस बॉडी फर्नेस बैरल और फर्नेस चेसिस से बना होता है।
फर्नेस बैरल को स्टील प्लेट के साथ वेल्डेड किया जाता है और इसमें डबल-लेयर संरचना होती है, जिसके बीच में पानी ठंडा होता है।सभी सीलिंग सतहों (खांचे) को वैक्यूम रबर सीलिंग रिंग से सील कर दिया जाता है।फर्नेस स्टेनलेस स्टील हीट शील्ड और कैथोड प्लेट से लैस है।फर्नेस बैरल पर एक अवलोकन विंडो खोली जाती है।फर्नेस बॉडी के शीर्ष पर एयर इनलेट पोर्ट स्थापित किया गया है।
प्लाज्मा आयन नाइट्राइडिंग फर्नेस चेसिस कैथोड पावर ट्रांसमिशन इंटरफ़ेस, तापमान माप इंटरफ़ेस, दबाव माप इंटरफ़ेस, वायु निष्कर्षण इंटरफ़ेस आदि से सुसज्जित है।
कैथोड ट्रांसमिशन डिवाइस कैथोड रॉड, सील, इंसुलेटिंग पैड, बेयरिंग कॉलम और एयर गैप स्लीव से बना होता है।कैथोड लीड कैथोड पावर ट्रांसमिशन डिवाइस के माध्यम से कैथोड प्लेट से जुड़ा होता है।
निम्नलिखित आंकड़ा उपकरण के कैथोड पावर ट्रांसमिशन डिवाइस का योजनाबद्ध आरेख है।
प्रक्रिया द्वारा आवश्यक वैक्यूम डिग्री सुनिश्चित करने के लिए वैक्यूम फर्नेस बॉडी को अच्छी तरह से सील कर दिया गया है।
प्रसंस्करण भाग के आकार और उत्पादन क्षमता की आवश्यकताओं के अनुसार, वैक्यूम फर्नेस बॉडी में पर्याप्त कार्य मात्रा होनी चाहिए।
सहायक हीटिंग के साथ 3.4 फर्नेस बॉडी
भट्ठी में हीटिंग प्रभाव और तापमान एकरूपता में सुधार करने के लिए, सहायक हीटिंग के साथ भट्ठी के शरीर का चयन किया जा सकता है।
एक इलेक्ट्रिक हीटिंग मिश्र धातु के तार (स्ट्रिप), एक सिरेमिक इंसुलेटर और एक निश्चित फ्रेम से बना एक सहायक हीटिंग घटक एक सहायक हीटिंग फर्नेस बॉडी बनाने के लिए साधारण भट्टी में स्थापित किया जाता है।
सहायक हीटिंग संबंधित कम वोल्टेज और उच्च वर्तमान सहायक हीटिंग बिजली की आपूर्ति से लैस होना चाहिए।
3.5 वैक्यूम अधिग्रहण प्रणाली
वैक्यूम अधिग्रहण प्रणाली रोटरी वेन मैकेनिकल वैक्यूम पंप, वैक्यूम सोलनॉइड वाल्व और वैक्यूम बटरफ्लाई वाल्व से बनी होती है, जो वैक्यूम पाइप के माध्यम से वैक्यूम फर्नेस बॉडी से जुड़ी होती है। कम वैक्यूम गेज का उपयोग वैक्यूम फर्नेस बॉडी की वैक्यूम डिग्री को मापने के लिए किया जाता है।
3.6 तापमान माप और नियंत्रण प्रणाली
तापमान माप और नियंत्रण प्रणाली थर्मोकपल, तापमान नियंत्रण सर्किट और तापमान नियंत्रण उपकरण से बना है।तापमान मिलीवोल्ट सिग्नल थर्मोकपल द्वारा प्राप्त किया जाता है, और वर्कपीस तापमान को तापमान नियंत्रण उपकरण और संबंधित सर्किट के पीआईडी समायोजन के माध्यम से सटीक रूप से नियंत्रित किया जाता है।
3.7 गैस आपूर्ति प्रणाली
वैक्यूम हीट ट्रीटमेंट फर्नेस की गैस आपूर्ति प्रणाली अमोनिया सिलेंडर, अमोनिया प्रेशर रिड्यूसर, रोटामीटर (या मास फ्लोमीटर) और गैस ट्रांसमिशन पाइपलाइन से बनी होती है।
प्लाज्मा नाइट्राइडिंग फर्नेस उपकरण दो प्रवाह मीटर से सुसज्जित है, एक अमोनिया प्रवाह विनियमन के लिए और दूसरा गैस प्रवाह विनियमन को कार्बराइजिंग के लिए।प्रवाहमापी से गुजरने के बाद दो गैसों को भट्ठी में मिलाया जाता है, और प्रवाह अनुपात को समायोजित करके नाइट्रोकार्बराइजिंग प्रक्रिया (सॉफ्ट नाइट्राइडिंग) को महसूस किया जा सकता है।
