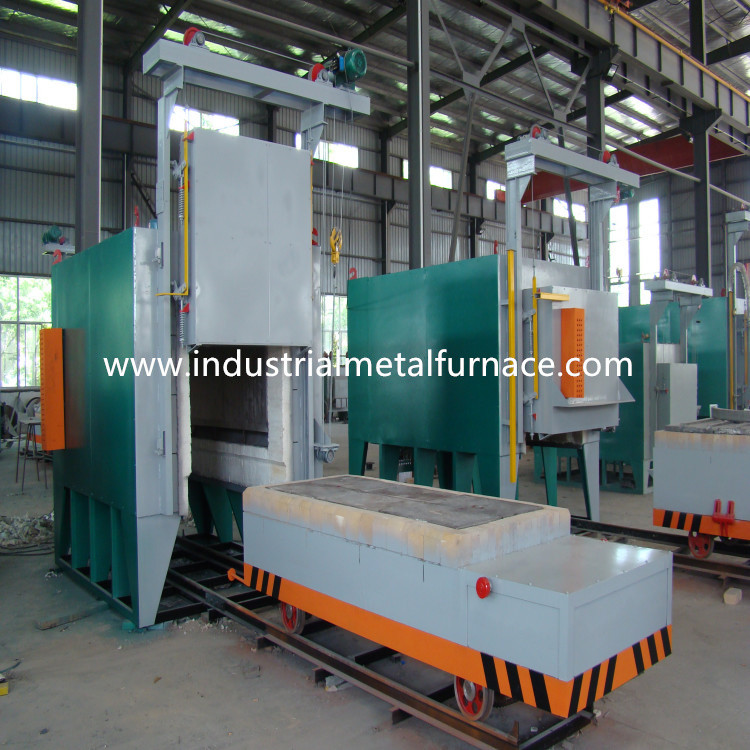

650 डिग्री हीट ट्रीटमेंट फर्नेस, बोगी चूल्हा फर्नेस
1. आवेदन
विद्युत बोगी चूल्हा ताप उपचार भट्टी का उपयोग मुख्य रूप से ताप के लिए किया जाता है
धातु भागों का उपचार।हम अनुकूलित डिजाइन बोगी चूल्हा भट्टियां बनाते हैं
प्रत्येक ग्राहक के लिए।भट्ठी के अनुप्रयोगों में सख्त करना शामिल है,
एनीलिंग, सामान्य करना, तड़का लगाना, शमन करना, तनाव से राहत देना आदि
बोगी चूल्हा गर्मी उपचार भट्ठी की विद्युत नियंत्रण प्रणाली है
अनुरोध के अनुसार पीएलसी और टच स्क्रीन के साथ प्रदान किया गया।
2. बोगी चूल्हा फर्नेस की आपूर्ति का दायरा
| नहीं। | वस्तु | मात्रा | टिप्पणियाँ |
| 1 | फर्नेस बॉडी | 1 सेट | |
| 2 | बोगी | 1 सेट | |
| 3 | विद्युत ड्राइविंग प्रणाली | 2 सेट | बोगी के लिए 1 सेट और दरवाजे के लिए 1 सेट |
| 4 | गर्म करने वाला तत्व | 1 भट्टी का सेट | बेल्ट सामग्री |
| 5 | तापमान नियंत्रण प्रणाली | 1 भट्टी का सेट | |
| 6 | नियंत्रण कैबिनेट | 1 पीसी | |
| 7 | तापमान नियंत्रक | 1 पीसी | |
| 8 | एससीआर | 3 पीसीएस | केएस-800ए |
| 9 | मुआवजा लीड तार | 30 मीटर | |
| 10 | थर्मल युगल | 1 पीसी | 0-1000 |
| 11 | विद्युत उपकरण | 1 सेट | एससीआर, एयर स्विच, एमीटर, वाल्टमीटर, हीट रिले और स्विच |
3. मुख्य तकनीकी पैरामीटर
| नहीं। | वस्तु | तकनीकी मापदंड |
| 1 | मूल्यांकित शक्ति | 150KW+5% (1-100%) समायोज्य |
| 2 | बिजली की आपूर्ति | 380 वी, 3 पी, 50 हर्ट्ज |
| 3 | भट्टी का प्रकार | विद्युत बोगी चूल्हा गर्मी उपचार भट्ठी |
| 4 | रेटेड तापमान | 650 ℃ |
| 5 | नियंत्रण क्षेत्र | 1 क्षेत्र |
| 6 | प्रभावी कार्य आकार | 2400 × 1700 × 1300 मिमी (एल × डब्ल्यू × एच) |
| 7 | ताप तत्व कनेक्शन | Ｙ |
| 8 | तापमान एकरूपता | ± 10 ℃ |
| 9 | तापमान माप सटीकता | ± 1 ℃ |
| 10 | खाली भट्टी बिजली की खपत | ≤18% |
| 11 | तापमान नियंत्रण विधि | एससीआर, पीआईडी नियामक;संचार के साथ शिमाडेन तापमान नियंत्रक, सेट और भंडारण प्रक्रिया वक्र के साथ 10 इंच की टच स्क्रीन, और ऐतिहासिक डेटा सहेजें और क्वेरी, डाउनलोड करें। |
| 12 | भट्ठी की सतह के तापमान में वृद्धि | <35 ℃ |
| 13 | गर्म करने वाला तत्व | 0Cr25AL5 (बेल्ट सामग्री) |
| 14 | बोगी चूल्हा प्लेट सामग्री | CrMnN गर्मी प्रतिरोधी स्टील, 30 मिमी मोटी |
| 15 | लोड करने की विधि | बोगी पर उत्पाद लोड किया जाता है, और फिर बोगी भट्टी में चली जाती है |
| 16 | भट्टी का अस्तर | मानक आग रोक फाइबर |
| 17 | भट्ठी का दरवाजा खोलने की विधि | 1 टन इलेक्ट्रिक होइस्ट अप-डाउन, स्प्रिंग द्वारा सील |
| 18 | बोगी मूविंग विधि | 3KW साइक्लोइडल पिन गियर स्पीड रिड्यूसर द्वारा |
| 19 | धूआं निकास बंदरगाह | फर्नेस बॉडी की पिछली दीवार पर φ219mm निकास पाइप का एक टुकड़ा स्थापित किया गया है, और खुले आकार समायोज्य है |
4. संरचनात्मक परिचय
RT3-150-6 बोगी चूल्हा ताप उपचार भट्टी मुख्य रूप से शामिल है
भट्ठी खोल, अस्तर, भट्ठी दरवाजा और दरवाजा संपीड़न प्रणाली, बोगी और
बोगी कर्षण तंत्र, फर्नेस बॉडी और बोगी के बीच सीलिंग, हीटिंग
तत्व और जुड़नार, तापमान नियंत्रण प्रणाली।
