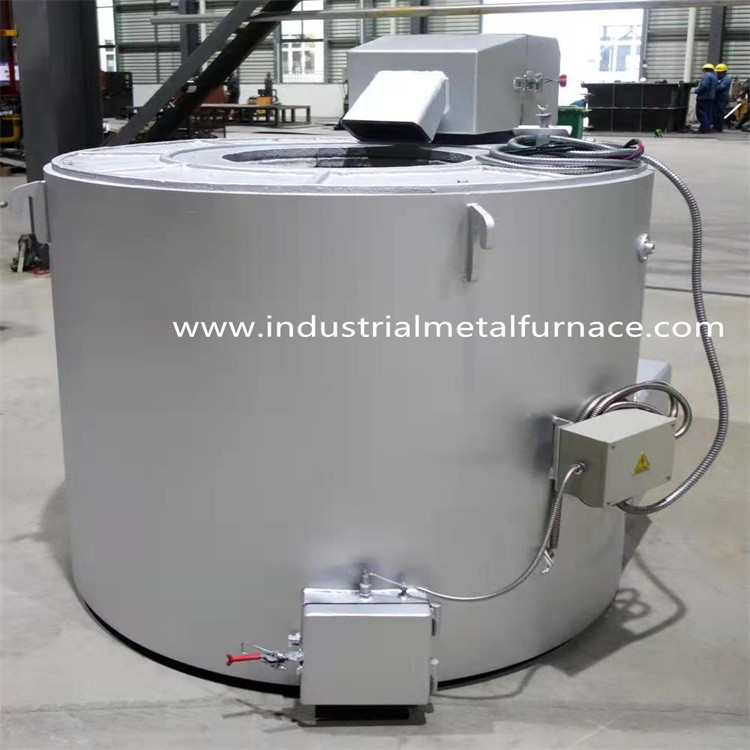

मरने के कास्टिंग के लिए 1000 किलो रोटरी गैस से औद्योगिक क्रूसिबल एल्यूमीनियम पिघलने वाली भट्टी निकाल दी गई:
1. उत्पाद मॉडल विवरण
उत्पाद मॉडल: wdl-rhx-1000
नाम: रोटरी गैस पिघलने और भट्ठी धारण करना
2. भट्टी का सामान्य विवरण
उपकरण दो भट्ठी निकायों और एक घूर्णन प्लेट से बना है।
बाएँ और दाएँ भट्ठी निकायों के तकनीकी पैरामीटर समान हैं,
और पिघलने और धारण करने का कार्य बारी-बारी से रोटेशन द्वारा किया जाता है।
2.1 इस्पात संरचना
भट्ठी खोल स्टील प्लेट और सेक्शन स्टील से बना है, और मोटाई
स्टील प्लेट की 6mm है।फर्नेस कवर प्लेट कास्ट आयरन से बनी होती है।
2.2 अस्तर संरचना
पिघलने वाला पूल हिस्सा एक समय में एकीकृत रूप से डाला जाता है।इस सामग्री में
उच्च शक्ति और लंबी सेवा जीवन की विशेषताएं। (संपीड़न शक्ति:
110 ℃ से ऊपर 140MPa, जबकि रैखिक परिवर्तन दर केवल 0.1% है।थर्मल
इन्सुलेशन परत प्रथम श्रेणी के एल्यूमीनियम सिलिकेट फाइबरबोर्ड और हल्की ईंट के साथ बनाई गई है।
25 मिमी मोटी यूनीथर्मल रिफ्रैक्टरी प्लेट की एक परत जोड़ें।
2.3 दहन प्रणाली
जापानी ब्रांड का गैस बर्नर चुना गया है।सरल संचालन और रखरखाव,
लंबी सेवा जीवन, तापमान नियंत्रण, स्वचालित प्रज्वलन और लौ निगरानी।
जब निर्धारित तापमान पर पहुंच जाता है, तो दहन मशीन दहन बंद कर देती है।
जब भट्ठी में तापमान निर्धारित तापमान की निचली सीमा से कम होता है,
बर्नर अपने आप जल जाता है।
| दहन प्रणाली के मुख्य घटक | ||
| वस्तु | मात्रा | ब्रैंड |
| मुख्य बर्नर हेड | 1 | जैव |
| मदर फायर सोलनॉइड वाल्व | 1 | हनीवेल |
| मुख्य आग सोलनॉइड वाल्व | 1 | हनीवेल |
| आनुपातिक वाल्व | 1 | सिनोन |
| वायु दाब स्विच | 1 | हनीवेल |
| गैस दबाव स्विच | 1 | हनीवेल |
| दहन नियंत्रक | 1 | वेइली |
| दहन सहायक प्रशंसक | 1 | क्वानफेंग |
| वायु आनुपातिक तितली वाल्व | 2 | TAISE |
| इग्निशन ट्रांसफार्मर | 1 | झेइ |
3. तकनीकी पैरामीटर
उपयोगकर्ताओं की आवश्यकताओं के अनुसार, wdl-rhx-1000 गैस क्रूसिबल पिघलने और होल्डिंग
भट्ठी में निम्नलिखित मुख्य पैरामीटर हैं:
| वस्तु | विशेष विवरण |
| नमूना | डब्लूडीएल--आरएचएक्स-1000 |
| क्षमता | 1000 किग्रा * 2 |
| पिघलने की दर | 500 किग्रा / एचआर . से ऊपर |
| सामान्य तापमान | 650℃-850℃ |
| दहन इंजन की शक्ति | 400000 किलो कैलोरी * 2 |
| रेटेड वोल्टेज | 380V/220V |
| खाली भट्ठी हीटिंग समय | 2HR |
| तापमान नियंत्रण सटीकता | ± 5 ℃ (एल्यूमीनियम तरल होल्डिंग चरण में) |
| समग्र आयाम | संलग्न समग्र आयाम |
| क्रूसिबल आकार | 855 मिमी ऊंचा, 1050 मिमी व्यास |
| बिजली भट्ठी का वजन | 6200 किग्रा (घूर्णन आधार सहित) |
| ऑपरेटिंग बिजली की आपूर्ति 220V50Hz | 220V 50HZ |
4. मानक विन्यास
| वस्तु | Q'ty |
| फर्नेस बॉडी | 1 सेट |
| दहन प्रणाली | 2 सेट |
| स्वचालित तापमान नियंत्रक | 1 सेट |
| ग्रेफाइट क्रूसिबल | 2 पीसी |
| इलेक्ट्रिक रोटेटिंग डिस्क | 1 सेट |
| तरल एल्यूमीनियम तापमान को मापने के लिए थर्मोकपल | 1 पीसी |
| भट्ठी के तापमान को मापने के लिए थर्मोकपल | 1 पीसी |
| क्रूसिबल फायर रिंग | 2 पीसी |
| एक निर्देश पुस्तिका | 1प्रतिलिपि |
