| ब्रांड नाम: | WONDERY |
| मॉडल संख्या: | डब्लूडीएल-जेएक्सएल-500 |
| मूक: | 1 सेट |
| कीमत: | TO BE NEGOTIATED |
| डिलीवरी का समय: | 3-5 कार्य दिवस |
| भुगतान की शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |

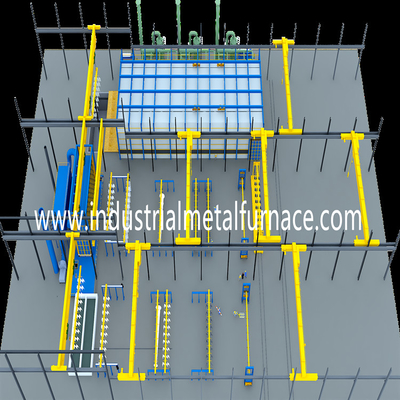

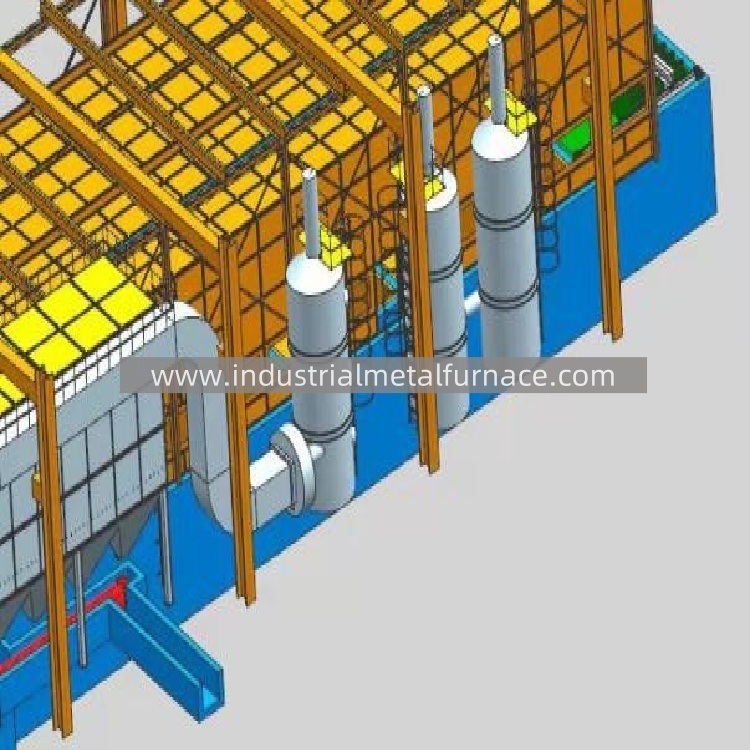

XG 08 जिंक केटल के साथ औद्योगिक बड़े 500KW हॉट डिप गैल्वनाइजिंग फर्नेस
1. संरचना
हॉट डिप जिंक गैल्वनाइजिंग फर्नेस दुर्दम्य कवर प्लेट से युक्त होता है,
XG-08 जिंक केतली, सपोर्ट बार, दुर्दम्य/इन्सुलेशन परत,
फर्नेस खोल, यू-आकार की संरचना, ग्रिप पोर्ट, बर्निंग सिस्टम, और
⑨ सिरेमिक फाइबर कंबल परत।
2.हॉट डुबकी गैल्वनाइजिंग फर्नेस तकनीकी पैरामीटर्स
| नहीं। | वस्तु | पैरामीटर |
| 1 | केतली का आकार |
L7.0M*W1.0M*D2.2M
|
| 2 | केतली मोटाई |
50 मिमी
|
| 3 | मात्रा | 103 टन |
| 4 | डिज़ाइन की गई क्षमता | 1.7 टन/घंटा |
| 5 | वार्षिक उत्पादन | 8,000 टन |
| 6 | वर्किंग टेम्परेचर | 435℃-450℃ |
| 7 | ईंधन | एलएनजी |
| 8 | गैस तकनीकी पैरामीटर: | |
| 9 | एलएनजी (तरलीकृत प्राकृतिक गैस), कैलोरी मान: 8500Kcal/m3 | |
| 10 | इनलेट दबाब | 300एमबार |
| 1 1 | 4 बर्नर का अधिकतम प्रवाह | 200 एम 3 / एच |
| 12 | भट्ठी का तापमान | 650°C |
| 13 | पहले से गरम तापमान | <40 डिग्री सेल्सियस |
| 14 | बिजली की आपूर्ति | 380V/220V/50Hz |
| 15 | प्रत्येक बर्नर की अधिकतम शक्ति | 430KW |
| 16 | नियंत्रण विधा | जोन ए/बी बिग-स्मॉल फायर |
| 17 |
प्राकृतिक गैस पाइपलाइन को फ्रंट बॉल वाल्व से कनेक्ट करें, DN65 को DN50 . में बदलें (DN50 बर्नर सिस्टम का फ्रंट बॉल वाल्व है) |
|
3. प्रत्येक इकाई का परिचय
3.1 कवर प्लेट
हॉट डिप गैल्वनाइजिंग फर्नेस को एक उत्कृष्ट प्राप्त करने के लिए डिज़ाइन किया गया है
भट्ठी का गर्मी संरक्षण प्रभाव, और ऐसे कारकों पर भी विचार करता है
ऑपरेशन प्लेटफॉर्म के रूप में, जस्ता केतली के थर्मल विरूपण,
कवर प्लेट और फॉर्म की स्थापना और हटाने में सुविधा
निकला हुआ किनारा का।प्रत्येक अग्निरोधक प्लेट की मोटाई तीन . का उपयोग करके 50 मिमी है
इसकी परतें 1400 ℃ के तापमान पर सबसे अच्छा गर्मी इन्सुलेशन प्रभाव प्राप्त कर सकती हैं।
3.2 जिंक केतली
जिंक केतली XG-08 सामग्री से बना है जो कि एक विशिष्ट सामग्री है
हॉट डिप गैल्वनाइजिंग प्रक्रिया में प्रक्रिया की आवश्यकता को पूरा करें।
3.3 समर्थन बार
हॉट डिप गैल्वनाइजिंग फर्नेस को 310S स्टेनलेस स्टील के साथ डिजाइन किया गया है
100 मिमी के व्यास के साथ समर्थन बार।यह जिंक केतली को होने से रोक सकता है
गर्मी से विकृत हो रहा है।
3.4 भट्ठी नीचे आग रोक/इन्सुलेशन परत
भट्ठी के तल की भार-वहन क्षमता को ध्यान में रखते हुए, गर्मी
कंक्रीट नींव का इन्सुलेशन, जस्ता नाली चैनल का डिजाइन
और ग्रिप का लेआउट, भट्ठी का तल आग रोक ईंटों से बना है
और आग रोक मोर्टार।
इन्सुलेशन परत 1260 ℃ प्रतिरोधी सिरेमिक फाइबर कंबल से बना है।
इसमें अच्छे थर्मल इन्सुलेशन की विशेषताएं हैं, कोई थर्मल विस्तार नहीं है
तनाव, हल्का, आसान स्थापना, और रखरखाव।
3.5 फर्नेस अस्तर
गर्म डुबकी गैल्वनाइजिंग फर्नेस अस्तर सिरेमिक फाइबर कंबल से बना है
और मॉड्यूल।भट्ठी के नीचे से ऊपर तक, एक परत रखें
मॉड्यूल और फिर मुड़े हुए कंबल की एक परत की भरपाई करने के लिए
मॉड्यूल के बीच संभावित संकोचन।अंदरूनी तरफ से स्टील तक
दीवार, मोटाई 400mm है एक मॉड्यूल के लिए 350mm है, और दो कंबल
30 मिमी में 50 मिमी तक संकुचित होते हैं।
गर्मी हस्तांतरण गणना के बाद, इंटरफ़ेस पर तापमान
बैकिंग फाइबर कंबल 700 ℃ से कम है।बैकिंग फाइबर कंबल कर सकते हैं
थर्मल इन्सुलेशन प्रदर्शन को पूरी तरह से पूरा करें जो कम कर सकता है
फर्नेस लाइनिंग की कुल लागत।

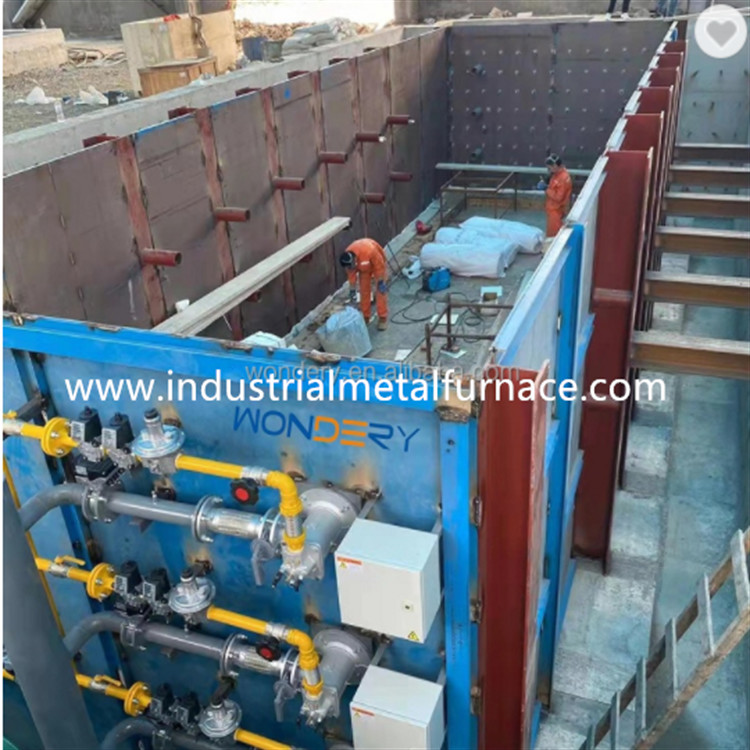

3.6 यू-आकार का स्टील खोल
हॉट डिप गैल्वनाइजिंग फर्नेस एच-बीम और स्टील से बना है
प्लेटें।फर्नेस बॉडी का एच-बीम कॉलम 300*300 है, और
भट्ठी की दीवार की स्टील प्लेट की मोटाई 10 मिमी है।एच-बीम
कॉलम को पूर्व-एम्बेडेड एच-बीम, और दोनों तरफ वेल्डेड किया गया है
भट्ठी को मजबूत करने के लिए यू-आकार के समर्थन से बने होते हैं
भट्ठी का शरीर।
3.7 ग्रिप गैस चैनल
हॉट डिप गैल्वनजिंग फर्नेस को लौ के अनुसार डिजाइन किया गया है
बर्नर की गति, गर्म हवा प्रसार प्रतिरोध, संवहन और
विकिरण गर्मी हस्तांतरण दक्षता, और ग्रिप के साथ संयोजन में
गैस स्ट्रोक और पथ।
3.8 फ़्लू पोर्ट
यह सिरेमिक फाइबर मॉड्यूल से बना है।आकार और डिजाइन की स्थिति
ग्रिप आउटलेट ग्रिप गैस के संचलन, स्ट्रोक और गति को प्रभावित करेगा
भट्टी में।
3.9 जिंक ड्रेन होल
हॉट डिप गैल्वनाइजिंग फर्नेस आग रोक ईंटों से बना है और
कास्टेबलजिंक ड्रेन होल खाई की तरह आयताकार होता है।और वहां है
एक अलार्म डिवाइस, जब रिसाव होता है, तो नियंत्रण बॉक्स जस्ता प्रदर्शित करता है
रिसाव अलार्म।
