90KW 50HZ पिट टाइप गैस कार्बराइजिंग फर्नेस इलेक्ट्रिक रेसिस्टेंस कंटीन्यूअस गैस कार्बराइजिंग फर्नेस

पिट टाइप कार्बराइजिंग हीट ट्रीटमेंट फर्नेस

इलेक्ट्रिक रेसिस्टेंस हीट ट्रीटमेंट पिट टाइप कार्बराइजिंग फर्नेस

1. आवेदन

गैस कार्बराइजिंग फर्नेस एक नई प्रकार की ऊर्जा बचत चक्रीय गर्मी उपचार भट्ठी है।

इसका उपयोग स्टील मशीन भागों, ऑटोमोबाइल भागों के गैस कार्बराइजिंग गर्मी उपचार के लिए किया जाता है।

इसका अधिकतम कार्य तापमान 1050 ℃ है, और चूल्हा एक स्टेनलेस से सुसज्जित है

स्टील मफल टैंक।भागों को पहले टोकरी में लोड किया जाता है, और फिर मफल टैंक में डाल दिया जाता है।

फ्लो मीटर और ड्रिपिंग पाइप के माध्यम से वातावरण ड्रिप-इन प्रकार का होता है।

भट्ठी के अंदर हवा का संचार करने के लिए पंखे को फर्नेस कवर में लगाया जाता है।

गड्ढे प्रकार गर्मी उपचार भट्ठी सभी प्रकार के छोटे और मध्यम आकार के भागों और लंबे शाफ्ट के लिए उपयुक्त है

कार्बराइजिंग, कार्बोनिट्राइडिंग और 950 ℃ से कम कोई ऑक्सीकरण हीटिंग, उच्च तापमान एनीलिंग;

और अन्य गर्मी उपचार प्रक्रियाएं। इसमें मजबूत सीलिंग, उच्च तापमान के फायदे हैं

एकरूपता, अच्छी ऊर्जा की बचत और आसान संचालन।

2. तकनीकी पैरामीटर:

3. संरचना परिचय

यह पिट टाइप कार्बराइजिंग फर्नेस फर्नेस बॉडी, फर्नेस लाइनिंग, फर्नेस कवर लिफ्टिंग से युक्त है

तंत्र, पंखा, हीटिंग तत्व, मफल टैंक, विद्युत नियंत्रण प्रणाली और कार्बन संभावित नियंत्रण

व्यवस्था।

फर्नेस बॉडी: कार्बराइजिंग फर्नेस शेल का फ्रेम 4-12mm . से गढ़ा गया है

स्टील प्लेट और 12 # अनुभागीय स्टील।

पूरे इस्पात ढांचे में अच्छी उपस्थिति है।भट्ठी की बाहरी दीवार चित्रित है

प्राइमर की 2 परतों और कोटिंग पेंट की 2 परतों के साथ।भट्ठी का मुख्य भाग चित्रित है

गर्मी प्रतिरोधी पेंट के साथ।

अस्तर:पिट प्रकार की भट्टी एक पूर्ण-फाइबर संरचना है।इसमें कम तापीय चालकता के फायदे हैं,

मजबूत विरोधी सदमे क्षमता, और विरोधी कटाव।फाइबर ब्लॉक गोल स्टेनलेस स्टील द्वारा तय किए जाते हैं

भागों।इस दुर्दम्य अस्तर संरचना में कम गर्मी चालकता, मजबूत विरोधी सदमे के फायदे हैं

क्षमता, और विरोधी कटाव।सिलिकेट एल्यूमीनियम फाइबर 1200 ℃ के अधिकतम तापमान का प्रतिरोध करता है।

अपवर्तक फाइबर की आपूर्ति शेडोंग से की जाती है।कुल अस्तर मोटाई 350mm है।भट्ठी

अस्तर 300 मिमी सिलिकेट एल्यूमीनियम फाइबर ब्लॉक को दुर्दम्य परत और 50 मिमी गर्मी इन्सुलेशन परत के रूप में अपनाता है।

फर्नेस कवर: कवर ＃30mm A3 स्टील प्लेट से बनाया गया है।गर्मी संरक्षण बॉक्स

कवर CrMnN गर्मी प्रतिरोधी कास्टिंग से बनाया गया है, और एल्यूमीनियम फाइबर से भरा है।गर्मी

ट्रीटमेंट फर्नेस कवर और मफल टैंक डबल-सील्ड और वाटर-कूल्ड भी है।भट्ठी

कवर वाटर-कूलिंग सीलिंग फैन, 3-होल ड्रिपर और एग्जॉस्ट पाइप से लैस है।ड्रिप-इन

कार्बराइजिंग रसायन की मात्रा को ड्रिपर द्वारा नियंत्रित किया जाता है।कार्बराइजिंग रसायन है

उच्च तापमान के तहत एक कार्बराइजिंग वातावरण बनने के लिए वाष्पित हो गया।अंदर का दबाव

एक दबाव नियामक द्वारा नियंत्रित किया जाता है।फर्नेस कवर को सैंपलिंग ट्यूब के साथ भी संरक्षित किया जाता है,

कार्बन संभावित नियंत्रक और CO2 विश्लेषक की आसान स्थापना के लिए गैस इनलेट छेद, और गैस आउटलेट छेद।

ताप तत्व: 0Cr21AL6Nb सर्पिल के आकार का प्रतिरोध बेल्ट चूल्हा की दीवार में लगा होता है।

उत्पादन में कोई नुकसान नहीं सुनिश्चित करने के लिए प्रतिरोध बेल्ट विशेष मोल्ड द्वारा बनाए जाते हैं।

प्रतिरोध बेल्ट चीनी मिट्टी के बरतन कील द्वारा दीवार पर तय की जाती हैं।चीनी मिट्टी के बरतन नाखून और गास्केट हैं

उच्च तापमान सिंटरिंग प्रक्रिया के तहत कोरन्डम सामग्री से बना है।भट्ठी में 1 . है

तापमान नियंत्रण क्षेत्र।

पंखा: फर्नेस कवर पर स्थापित।प्ररित करनेवाला 310S विरोधी कटाव गर्मी से बना है

प्रतिरोधी स्टेनलेस स्टील वेन्स।पंखा और शाफ्ट एक संयोजन प्रकार है और वाटर-कूल्ड है।

मफल टैंक: 10 मिमी मोटी SUS310S (0Cr25Ni20) गर्मी प्रतिरोधी स्टील प्लेट।मफल टैंक

और फर्नेस कवर को एस्बेस्टस जड़ों से सील कर दिया जाता है।इसकी सेवा जीवन सुनिश्चित करने के लिए सीलिंग रिंग वाटर-कूल्ड है।

फर्नेस कवर लिफ्टिंग मैकेनिज्म: फर्नेस कवर का अप-डाउन मूवमेंट किसके माध्यम से होता है

विद्युत पेंच तंत्र।अप-डाउन शाफ्ट पर नुकसान को रोकने के लिए 2 सीमा स्विच हैं।

विद्युत नियंत्रण प्रणाली

तापमान नियंत्रण: विद्युत प्रतिरोध भट्ठी का तापमान द्वारा नियंत्रित किया जाता है

पीआईडी ​​विनियमन के साथ जापान बुद्धिमान तापमान नियंत्रक।यह आदर्श पीआईडी ​​की गणना कर सकता है

पैरामीटर, और मोस्ट वांटेड टेम्पेचर एकरूपता और स्थिरता प्राप्त करता है।

• इस पिट प्रकार की भट्टी में 1 नियंत्रण क्षेत्र है।मोटर चालें आवश्यक रूप से इंटरलॉक की जाती हैं।
• प्रत्येक हीटिंग ज़ोन के लिए अधिक तापमान अलार्म है।
• नियंत्रण प्रणाली में उपयोग किए जाने वाले घटक CHINT या DELIXI ब्रांड के होते हैं।
• घटक एसी संपर्ककर्ता, तेज फ्यूज, मध्यवर्ती रिले, यात्रा स्विच, स्विच,
• बटन, और संकेत रोशनी, एमीटर, और वाल्टमीटर।

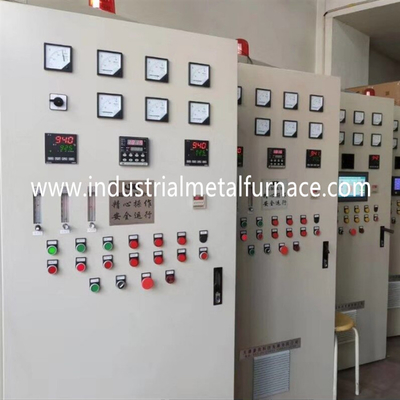

• नियंत्रण कैबिनेट राज्य मानक के अनुसार बनाया गया है।और तार स्पष्ट रूप से मुद्रित होते हैं।

4. आपूर्ति का दायरा

5. कार्बन संभावित नियंत्रण प्रणाली

5.1 मुख्य प्रदर्शन सूचकांक

5.1.1 भट्ठी तापमान एकरूपता: ±5℃ (प्रभावी कार्य क्षेत्र)

5.1.2 तापमान स्थिरता: ± 1 ℃ (उपकरण नियंत्रण सटीकता)

5.1.3 तापमान नियंत्रण विधि: पीआईडी ​​​​पावर विनियमन;

5.1.4 कार्बन संभावित एकरूपता: ±0.05%CP；

5.1.5 कार्बन संभावित स्थिरता: ±0.02%CP；

5.1.6 कार्बाइड एकरूपता ग्रेड: ±1 ग्रेड;

5.1.7 प्रभावी मामले की गहराई सहिष्णुता: ±0.1mm मामले की गहराई के लिए≤1mm;± 5%

मामले की गहराई के लिए: ≥1mm;(एक ही स्नान सामग्री);

5.1.8 कार्बन संभावित नियंत्रण विधि: प्रोपेन और पीआईडी ​​विनियमन के लिए ऑक्सीजन जांच;

5.2 कार्य

5.2.1 तापमान नियंत्रण: तापमान नियंत्रण प्रणाली जापान पर आधारित है

तापमान नियंत्रक।तापमान प्रणाली में उच्च तापमान नियंत्रण होता है

सटीकता और उच्च स्थिरता।इसका तापमान नियंत्रण सटीकता ± 1 ℃ है।

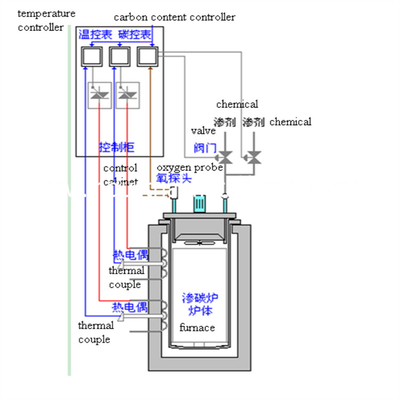

5.2.2 वायुमंडल कार्बन संभावित नियंत्रण: कार्बन संभावित नियंत्रण प्रणाली

एंटी हीट शॉक ऑक्सीजन जांच, JCT1 कार्बन संभावित नियंत्रक को अपनाता है, और आयातित

कार्बन क्षमता को नियंत्रित करने के लिए सोलनॉइड वाल्व।

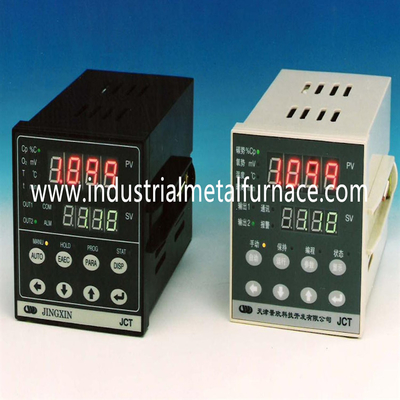

JCT1 कार्बन संभावित नियंत्रक के पास 10 से अधिक वर्षों का क्षेत्र अनुभव है।

संभावित नियंत्रक विभिन्न अनुप्रयोगों के लिए उपयुक्त है।इसमें एक उच्च है

नियंत्रण सटीकता, और इसकी विरोधी-विरोधी क्षमता अंतरराष्ट्रीय स्तर पर पहुंच गई है।

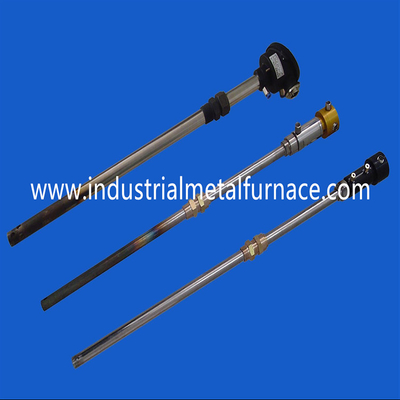

संभावित नियंत्रक 100 प्रक्रियाओं को सहेजने में सक्षम है।ऑक्सीजन जांच भी सेट है

कार्बन जमा बर्निंग डिवाइस के साथ।
