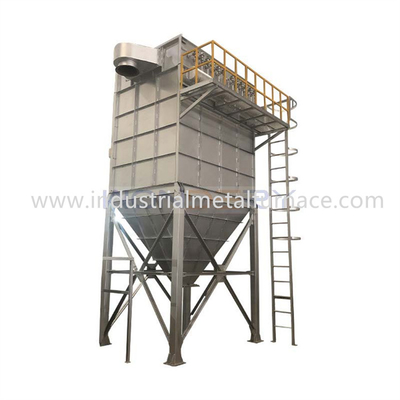

बैग प्रकार धूल कलेक्टर संचालित करने के लिए नया उच्च गुणवत्ता मध्यम आकार आसान है:
1. आवेदन
यह उपकरण उच्च तापमान ग्रिप गैस के उपचार के लिए है।
उपचार प्रणाली दो-ग्रेड धूल हटाने को अपनाती है।पहली कक्षा
उच्च दक्षता धूल कलेक्टर को गोद लेता है, जिसका मुख्य रूप से इलाज के लिए उपयोग किया जाता है
एल्यूमीनियम पिघलने वाली भट्टियों में पिघलने के दौरान उत्पन्न होने वाले मोटे कण,
और इसका बहुत अच्छा शीतलन प्रभाव होता है।दूसरा ग्रेड उच्च दक्षता को अपनाता है
पल्स डस्ट रिमूवल बैग डस्ट कलेक्टर, जो 99.5% तक धूल को फिल्टर कर सकता है,
राष्ट्रीय उत्सर्जन मानक आवश्यकता को पूरा करना।उपचार हवा
धूल हटाने की प्रणाली की मात्रा 17000 m3 / h है।
धूल कलेक्टर के फिल्टर क्षेत्र का निर्धारण: फिल्टर हवा की गति है
1.5 मीटर / मिनट, फिल्टर क्षेत्र 15 एम 2 है, और धूल कलेक्टर नाड़ी को गोद लेता है
विरोधी संक्षेपण पल्स बैग फिल्टर।
2. कार्य सिद्धांत
2.1 डस्ट कलेक्टर एंटी कंडेनसेशन पल्स टाइप डस्ट कलेक्टर का है।
2.2 डस्ट कलेक्टर सिंगल रो डिज़ाइन का है, जिसमें 120 फिल्टर बैग हैं और
15m2 का कुल निस्पंदन क्षेत्र।
2.3 फिल्टर बैग 130 × 2000 के मानक आकार को अपनाता है, और
सामग्री विरोधी संक्षेपण पॉलिएस्टर सुई महसूस किया है।
2.4 बाहरी फिल्टर प्रकार धूल कलेक्टर के लिए अपनाया जाता है, और फिल्टर
डस्ट कलेक्टर का बैग स्प्रिंग द्वारा रिफ़ल्ड प्लेट से जुड़ा होता है
विस्तार की अंगूठी, हवा और धूल भरी गैस के बीच अलगाव बनाती है।
2.5 पल्स सिग्नल पल्स कंट्रोलर द्वारा पल्स सोलनॉइड वाल्व को भेजा जाता है,
और पल्स सोलनॉइड वाल्व फिल्टर बैग बनाने के लिए संपीड़ित हवा को बाहर निकालता है
रेडियल विरूपण और धूल को हिलाएं।
2.6 डस्ट कलेक्टर के शीर्ष पर एक एक्सेस डोर है, जिसका उपयोग किया जाता है
रखरखाव और बैग परिवर्तन के लिए (रखरखाव, मरम्मत और बैग परिवर्तन)
धूल कलेक्टर की मशीन के बाहर प्रवेश किए बिना ले जाया जा सकता है
धूल कलेक्टर के अंदर)।
2.7 धूल कलेक्टर का विद्युत नियंत्रण कैबिनेट की संरचना को अपनाता है
सीलबंद दरवाजा, जो डस्ट-प्रूफ और वाटरप्रूफ है।
2.8 ग्रिप गैस के उच्च तापमान को धूल में प्रवेश करने से रोकने के लिए
हटानेवाला, एक तापमान मापने बिंदु धूल हटानेवाला पाइप पर सेट किया गया है।
भट्ठी के संचालन बिंदु पर तापमान संकेतक स्थापित किया गया है
और ऑपरेटर को यह याद दिलाने के लिए अलार्म डिवाइस से लैस है कि तापमान
धूल हटानेवाला का उदय बहुत अधिक है और ताजी हवा के पूरक उपाय करें
पूरे धूल हटाने प्रणाली के सुरक्षित संचालन को सुनिश्चित करें।
2.9 प्रशंसक चयन: सिस्टम के डिजाइन वायु मात्रा के अनुसार, 1 सेट
G4-73-10D बॉयलर प्रेरित ड्राफ्ट पंखे को के एकल कुल दबाव के साथ अपनाया जाता है
3251-3018pa, हवा की मात्रा 25566-32083m3 / h, Y150M-4 की मोटर और
18.5kw की शक्ति।
2.10 सिस्टम नियंत्रण: सिस्टम की प्रक्रिया आवश्यकताओं के अनुसार,
धूल कलेक्टर और तापमान नियंत्रण प्रणाली के लिए एक नियंत्रण कैबिनेट सेट है
पल्स धूल सफाई प्रणाली और तापमान की निगरानी को नियंत्रित करने के लिए
धूल कलेक्टर, और मुख्य प्रशंसक आवृत्ति कनवर्टर द्वारा शुरू किया जाता है।
3.इquipment विशेषताएं
3.1 एंटी कंडेनसेशन पल्स बैग फिल्टर एक तरह की यूनिट कंबाइंड डस्ट रिमूवल है
बड़ी हवा की मात्रा, कम फ़िल्टरिंग हवा की गति, अच्छी धूल हटाने वाले उपकरण;
प्रभाव, उच्च धूल हटाने की दक्षता, विश्वसनीय संचालन, सुविधाजनक रखरखाव
और छोटा फर्श क्षेत्र।मॉड्यूलर उत्पादन, स्थिर गुणवत्ता।

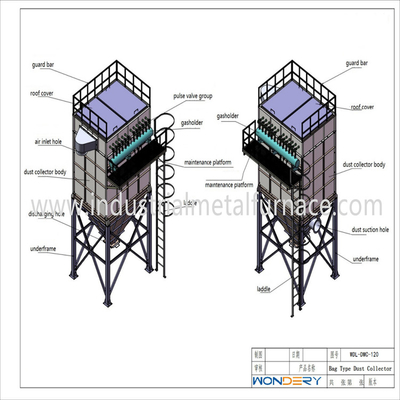

3.2 कार्य सिद्धांत: धूल कलेक्टर ऊपरी बॉक्स, मध्य बॉक्स से बना है,
ऐश हॉपर, गाइड प्लेट, सपोर्ट, फिल्टर बैग कंपोनेंट, इंजेक्शन डिवाइस, प्रोटेक्शन
प्रणाली, नियंत्रण प्रणाली, आदि। धूल भरी गैस के माध्यम से राख हॉपर में प्रवेश करती है
डायवर्सन पाइप।ऐश हॉपर के डायवर्जन सिस्टम के मार्गदर्शन में,
बड़े कण धूल अलग होने के बाद सीधे राख हॉपर में गिर जाते हैं, और
शेष धूल हवा के प्रवाह के साथ मध्य बॉक्स के फ़िल्टरिंग क्षेत्र में प्रवेश करती है।
फ़िल्टर्ड स्वच्छ गैस को ऊपरी बॉक्स और निकास पाइप के माध्यम से छुट्टी दे दी जाती है
फिल्टर बैग के माध्यम से।फ़िल्टरिंग स्थिति की प्रगति के साथ, जब धूल
फिल्टर बैग की सतह पर एक निश्चित मात्रा तक पहुँचता है, धूल सफाई नियंत्रण
डिवाइस सेट के अनुसार इंजेक्शन के लिए विद्युत चुम्बकीय पल्स वाल्व खोलेगा
फिल्टर बैग पर धूल हटाने की प्रक्रिया।राख में गिरती धूल
हॉपर को ऐश डिस्चार्ज वाल्व के माध्यम से छुट्टी दे दी जाती है।
3.3 फिल्टर क्षेत्र और लंबाई को समायोजित किया जा सकता है।फिल्टर-बैग की मात्रा हो सकती है
आवश्यक वायु मात्रा के अनुकूल होने के लिए परिवर्तित किया गया।
3.4 विरोधी संक्षेपण पल्स बैग फिल्टर एक बाहरी फिल्टर है।धूल युक्त
गैस फिल्टर बैग के बाहर है जबकि स्वच्छ हवा फिल्टर बैग के अंदर है, और बैग
मुंह ऊपर है।पल्स जेटिंग शुरू करें जिससे बैग रेडियल विरूपण हो, और
धूल झाड़ो।
3.5 धूल कलेक्टर ऑनलाइन राख सफाई पद्धति को अपनाता है।
3.6 धूल से भरी हवा को में बहने देने के लिए द्वितीयक वायु वितरण पद्धति को अपनाया जाता है
गाइड पाइप और वायु वितरण प्रणाली के माध्यम से फिल्टर क्षेत्र, जो सुनिश्चित करता है
इकाई वायु सेवन की एकरूपता और चिकनाई, ताकि उपयोग में सुधार हो सके
फ़िल्टर क्षेत्र का अनुपात और फ़िल्टर सामग्री का सेवा जीवन।
3.7 फिल्टर बैग एक अच्छी सीलिंग के साथ स्प्रिंग एक्सपेंशन रिंग प्रकार को अपनाता है
प्रदर्शन और एक तेज प्रतिस्थापन गति।शीर्ष कवर खोलें और बदलें
1-2 लोगों द्वारा बैग।
3.8 बैग का ढांचा -आकार . के साथ एक तारे के आकार की संरचना (10 पसलियों) को अपनाता है
बैग फ्रेम की ऊर्ध्वाधर स्थिति सुनिश्चित करने के लिए शीर्ष पर ठंडा मुद्रांकन छोटा पाइप
और इंजेक्शन के दौरान फिल्टर बैग मुंह की सुरक्षा की रक्षा के लिए।यह फिल्टर से बचा जाता है
धूल कलेक्टर समय की अवधि के लिए काम करने के बाद बैग चिपके हुए, चिकनी सुनिश्चित करता है
बैग का परिवर्तन, और बैग को बदलने की प्रक्रिया में बैग को होने वाले नुकसान को कम करता है।
3.9 धूल कलेक्टर एक हटाने योग्य छत और रखरखाव के लिए एक मंच को गोद लेता है और
एस्केलेटर, जो कर्मियों के लिए ओवरहाल, उपयोग और प्रबंधन के लिए सुविधाजनक है।
4.चाभीअवयव
4.1 पूरे धूल कलेक्टर के लिए, फिल्टर बैग और विद्युत चुम्बकीय पल्स वाल्व
प्रमुख घटक हैं।
4.2 फिल्टर सामग्री की गुणवत्ता सीधे धूल हटाने की दक्षता को प्रभावित करती है
धूल कलेक्टर, और फिल्टर बैग का जीवन सीधे संचालन लागत को प्रभावित करता है
धूल कलेक्टर।इसलिए, लगा विरोधी संक्षेपण पॉलिएस्टर सुई का चयन किया जाता है
धूल कलेक्टर के संचालन पर्यावरण और मध्यम स्थितियों के अनुसार।
यह फ़िल्टर सामग्री सतह फ़िल्टरिंग सामग्री है, जो धूल को अच्छी तरह से साफ कर सकती है,
की सतह पर धूल वितरित होने के बाद धूल के सख्त होने की संभावना को कम करना
फिल्टर बैग, और फिल्टर सामग्री का लंबा जीवन है।इसके अलावा, हमने सुधार किया है
धूल कलेक्टर की संरचना यह सुनिश्चित करने के लिए कि फिल्टर सामग्री की सेवा जीवन
दो साल से कम नहीं है।
4.3 विद्युत चुम्बकीय पल्स वाल्व के लिए आयातित डायाफ्राम का चयन किया जाता है, और
इंजेक्शन का दबाव 0.5-0.7mpa है।डायाफ्राम टिकाऊ है, और इसकी सेवा जीवन
1 मिलियन से अधिक बार है, जो कुशल संचालन की आवश्यकताओं को पूरा करता है
पल्स सोलनॉइड वाल्व।
5. तकनीकी पैरामीटर
| नहीं। | वस्तु | इकाई | पैरामीटर |
| 1 | हवा की मात्रा | एम3/एच | 17000 |
| 3 | धूल संग्रह की क्षमता | मैं | 99.5 |
| 4 | कुल प्रभावी फ़िल्टर क्षेत्र | एम2 | 15 |
| 5 | फ़िल्टर गति (सामान्य ऑपरेशन) | मी/मिनट | 1.5 |
| 6 | फ़िल्टर-बैग विनिर्देश | मिमी | φ130×2000 |
| 7 | धूल कलेक्टर के लिए फिल्टर बैग की मात्रा | पीसी | 120 |
| 8 | फिल्टर बैग की सामग्री | पॉलिएस्टर सुई गायन और दबाने के साथ महसूस हुई | |
| 9 | इनलेट गैस तापमान | 100℃ | |
| 10 | उपकरण प्रतिरोध | देहात | 1200 |
| 1 1 | पल्स वाल्व मात्रा | पीसी | 12 |
6. पोस्ट बिक्री सेवा
उत्पाद वारंटी अवधि: शिपमेंट की तारीख से 13 महीने।विक्रेता जिम्मेदार है
उपकरण की मरम्मत के लिए या टूटे हुए हिस्सों को बदलने के लिए यदि दोष निर्माण के कारण होता है
दोष, लेकिन श्रमिकों द्वारा दोषपूर्ण संचालन के कारण होने वाले नुकसान की मरम्मत खरीदार द्वारा की जानी है
स्वयं या विक्रेता द्वारा शुल्क की एक निश्चित दर पर।(आसान पहना भागों, और प्राकृतिक खपत
उच्च तापमान भागों की वारंटी में शामिल नहीं हैं।)
