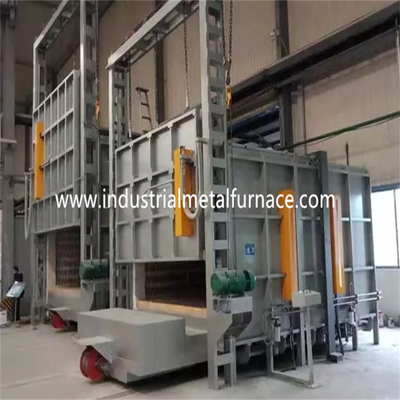

2000 × 1000 × 1000 मिमी इलेक्ट्रिकल बोगी चूल्हा फर्नेस, कार बॉटम फर्नेस
1. आवेदन
विद्युत बोगी चूल्हा भट्टी का मुख्य रूप से उपयोग किया जाता है
उच्च मैंगनीज स्टील, क्रोमियम स्टील और अन्य धातु भागों का ताप उपचार।
2.संरचनात्मक परिचय
बोगी चूल्हा भट्टी निर्माता मुख्य रूप से शामिल है
भट्ठी शरीर, अस्तर, भट्ठी दरवाजा और दरवाजा संपीड़न प्रणाली,
बोगी, हीटिंग तत्व, हाइड्रोलिक झुकाव प्रणाली, और तापमान नियंत्रण प्रणाली।
2.1छालअच्छा शरीर
बोगी चूल्हा भट्टी की कीमत बॉडी स्टील संरचना 8-10 # से बनाई गई है
अनुभागीय स्टील और ≥3 मिमी स्टील प्लेट।साइड पिलर और बैक पिलर हैं
अनुभागीय स्टील से बना है, और अनुभागीय स्टील ब्रेसिंग के साथ प्रबलित है।
भट्ठी की बाहरी दीवार को प्राइमर की 2 परतों के साथ चित्रित किया गया है, और 2
कोटिंग पेंट की परतें।भट्ठी का मुख्य भाग गर्मी प्रतिरोधी के साथ चित्रित किया गया है
रँगना।भट्ठी का दरवाजा 16 मिमी चैनल स्टील और 6 मिमी स्टील प्लेट से बना है।
2.2परत
होलसेल बोगी चूल्हा भट्टी बॉडी एक ऑल-फाइबर सिस्टम के साथ बनाई गई है।
उपयोग की जाने वाली अस्तर सामग्री गुणवत्ता वाले उच्च एल्यूमिना आग रोक फाइबर द्वारा तय की जाती है
गोल स्टील भागों।एल्यूमीनियम फाइबर ब्लॉकों में पूर्व-संपीड़ित होते हैं
(संपीड़न गुरुत्व: ≥230Kg/m3 ) और उसके बाद फर्नेस बॉडी के लिए तय किया गया
गोल स्टेनलेस स्टील भागों।इस दुर्दम्य अस्तर संरचना के फायदे हैं
कम गर्मी चालकता, मजबूत विरोधी सदमे क्षमता, और विरोधी क्षरण।
अस्तर की कुल मोटाई 350 मिमी है।सिलिकेट एल्यूमीनियम फाइबर का विरोध करता है
अधिकतम तापमान 1360 ℃।गोल स्टील फिक्सेशन पार्ट्स बनाए जाते हैं
304 स्टेनलेस स्टील का।
2.3फर्नेस दरवाजा और दरवाजा अप-डाउन सिस्टम
बिक्री के दरवाजे के लिए कार के नीचे की भट्टी में सभी फाइबर अस्तर और स्टील शामिल हैं
संरचना आवरण।दरवाजा फ्रेम 10 मिमी स्टील प्लेट और 8 # अनुभागीय से बना है
इस्पात।दरवाजा उसी तरह उच्च एल्यूमिना दुर्दम्य फाइबर ब्लॉकों के साथ बनाया गया है
भट्ठी शरीर के लिए।भट्ठी की समग्र संरचना इसके आकार को बनाए रखती है
गर्म करते समय।सुनिश्चित करने के लिए दरवाजे का किनारा 10 मिमी स्टील प्लेट से बना है
दरवाजे की ताकत।
ड्राइविंग दरवाजा की विधि:भट्ठी का दरवाजा विद्युत उठाने वाला तंत्र है।
और यह वसंत द्वारा सील कर दिया गया है।
भट्ठी के दरवाजे और के बीच एक नरम संपर्क सीलिंग संरचना की व्यवस्था की जाती है
भट्टी का अस्तर।भट्ठी के दरवाजे के चारों ओर फाइबर सीलिंग ब्लॉक फैला हुआ है
भट्ठी के दरवाजे के अस्तर से बाहर।भट्ठी का चौखट मोटी से सुसज्जित है
स्टील प्लेट।जब भट्ठी का दरवाजा बंद हो जाता है, तो हाथ के पहिये का उपयोग किया जाता है
सीलिंग फाइबर ब्लॉक को पूरी तरह से संपर्क करने के लिए भट्ठी के दरवाजे को संपीड़ित करें
स्टील प्लेट और इसे सील करें।भट्ठी के दरवाजे और स्टील के बीच की खाई
सुचारू गति सुनिश्चित करने के लिए भट्ठी के चौखट की प्लेट 50 मिमी है
भट्ठी का दरवाजा खोलते और बंद करते समय।उपरोक्त तरीके सरल हैं,
व्यावहारिक, विश्वसनीय और बनाए रखने में आसान।
2.4बोगी
दबाव पोत के लिए बोगी चूल्हा भट्टी में बोगी फ्रेम शामिल है,
पहिए, दुर्दम्य ब्रिकेटिंग बॉडी, Cr25Ni20 गर्मी प्रतिरोधी बोगी फेस प्लेट,
हीटिंग तत्व, और बोगी ड्राइविंग तंत्र।
बोगी संरचना: बोगी का फ्रेम 12# बीम और 10mm स्टील से बना है
प्लेटें।बोगी पूर्ण भार पर बिना विरूपण के लंबे समय तक काम कर सकती है।
पहिया: पहिये ZG55# स्टील कास्टिंग से बने हैं।संचरण
शाफ्ट 45 # स्टील से बना है, और यह गर्मी का इलाज है।संचरण
भार वहन करने के लिए भारी प्रकार के खंभे का होता है।यहां एक है
कुल 2 जोड़ी पहिए, और प्रत्येक पहिया 240 मिमी व्यास का है।
ईंट बनाने वाला शरीर: बोगी को हाई एल्युमिना के कॉम्बिनेशन से बनाया गया है
आग रोक ईंटें, हल्की आग रोक ईंटें, और गर्मी संरक्षण ईंटें।
बोगी की ब्रिकलेइंग बॉडी में आसान के लिए हीटिंग एलिमेंट्स इंस्टॉलेशन स्लॉट है
हीटिंग तत्वों की स्थापना।प्रभावित भाग और वजन असर
क्षेत्र में विशेष रूप से भारी प्रकार के उच्च एल्यूमीनियम आग रोक ईंटों के साथ ईंटें लगाई जाती हैं।
गर्म होने पर आग रोक अस्तर के विस्तार के लिए खाली जगह भी बची है।
बोगी फेस प्लेट: 30mm मोटा Cr25Ni20 हीट रेज़िस्टेंट स्टील कास्टिंग पार्ट के साथ
काम कर रहे तापमान≤1200 ℃।यह तराजू को हीटिंग में गिरने से रोक सकता है
तत्व स्लॉट जो शॉर्ट सर्किट का निर्माण करेगा।
बोगी मूविंग मैकेनिज्म: बोगी में सेल्फ मूविंग मेथड है।
गियर कम करने से बोगी व्हील को चलने में मदद मिलती है।बोगी की आवाजाही सुचारू है
और स्थिर।
फर्नेस डोर, फर्नेस बॉडी और बोगी के बीच सीलिंग: बीच में सील करना
भट्ठी का दरवाजा और भट्ठी का शरीर पुश रॉड संपीड़न के माध्यम से होता है
तंत्र।बोगी और फर्नेस बॉडी के बीच सीलिंग पूरी हो चुकी है
असामान्य आकार की ईंटें और फाइबर ब्लॉक।जब दरवाजा बंद है, वहाँ है
एल्यूमीनियम फाइबर द्वारा दूसरी सीलिंग जो भट्ठी के दरवाजे से कसकर संपर्क करती है।
2.5 ताप तत्व
ताप तत्व: 0Cr27AL7Mo2 प्रतिरोध नालीदार आकृति मिश्र धातु
प्रतिरोध पट्टियों को 2 साइड की दीवारों, पीछे की दीवार, भट्टी के दरवाजे और बोगी में लगाया जाता है
तल।प्रतिरोध स्ट्रिप्स विशेष सांचों के माध्यम से निर्मित होते हैं, और होते हैं
चीनी मिट्टी के बरतन नाखूनों द्वारा भट्ठी की दीवार में स्थापित।और एक चीनी मिट्टी के बरतन गैसकेट है
शॉर्ट-सर्किट से बचने के लिए फाइबर दीवार और प्रतिरोध स्ट्रिप्स के बीच।वहाँ हैं
1 हीटिंग जोन।सभी लीड-आउट कंडक्टर बार φ16 0Cr25AL5 सामग्री से बने होते हैं।
2.6एचहाइड्रोलिक झुकाव प्रणाली
विद्युत बोगी चूल्हा भट्टी में झुकाव कार्य होता है जिसे हाइड्रोलिक द्वारा महसूस किया जाता है
प्रणाली।बोगी हाइड्रोलिक का अगला भाग हाइड्रोलिक स्टेशन से सुसज्जित है।
बोगी के नीचे दो तेल सिलेंडर लगे हैं।झुकाने का कार्य किया जाता है
एक विशेष हाइड्रोलिक प्रणाली द्वारा।फर्नेस बॉडी एक सुरक्षा उपकरण के साथ स्थापित है,
जिससे पलटने से बचा जा सके।
2.7विद्युत नियंत्रण प्रणाली
तापमान नियंत्रण: भट्टी चांगझौ हुइबांग बुद्धिमान को गोद लेती है
तापमान नियंत्रक तापमान को नियंत्रित करने के लिए जिसमें स्व-ट्यूनिंग फ़ंक्शन होता है
आदर्श पीआईडी पैरामीटर की गणना करने और तापमान स्थिरता प्राप्त करने के लिए।
तापमान नियंत्रक में अधिक तापमान अलार्म और थर्मल का कार्य होता है
युगल टूटना संरक्षण।
भट्ठी के बीच संबंध को नियंत्रित करने के लिए 1 तापमान नियंत्रण क्षेत्र है
तापमान और मोटर आंदोलनों।प्रत्येक क्षेत्र को एक अधिक तापमान के साथ सेट किया गया है
खतरे की घंटी।हीटिंग लूप डबल-दिशा SCR और ट्रिगर नियंत्रण को अपनाता है।
शक्ति को समय आनुपातिक विनियमन तरीके से विनियमित किया जाता है।
प्रत्येक हीटिंग ज़ोन को स्टार्ट और स्टॉप के लिए स्वतंत्र रूप से नियंत्रित किया जाता है।और वहाँ है
मैनुअल और ऑटो कंट्रोल मोड दोनों भी उपलब्ध हैं।
कंट्रोल एक्चुएशन सिस्टम एक बड़ी-शक्ति ट्रिगरिंग है जो एक के साथ पूर्ण होता है
रेडिएटर और एयर कूलिंग सिस्टम।एक एयर स्विच भी है।हीटिंग लूप
एमीटर, वाल्टमीटर, हीटिंग तत्व ऑन-ऑफ इंडिकेटर, पावर-ऑन से लैस है
इंटरलॉक सुरक्षा, और सुरक्षित अर्थिंग उपाय।
आंदोलन नियंत्रण: नियंत्रण प्रणाली मुख्य रूप से दरवाजे के ऊपर-नीचे आंदोलन को नियंत्रित करती है,
डोर कम्प्रेशन, और डोर इन-आउट मूवमेंट।साथ ही आंदोलन जरूरी हैं
ऑपरेशन सुरक्षा सुनिश्चित करने के लिए जुड़ा हुआ है।
3.मुख्य तकनीकी पैरामीटर
| नहीं। | वस्तु | तकनीकी मापदंड |
| 1 | मूल्यांकित शक्ति | 135Kw+5% (1-100%) समायोज्य |
| 2 | बिजली की आपूर्ति | 380 वी, 3 पी, 50 हर्ट्ज |
| 3 | रेटेड तापमान |
1200 ℃ (सामान्य कार्य तापमान: 1100-1150 ℃) |
| 4 | खाली भट्ठी का तापमान बढ़ने की गति | ≤2 घंटे 900 ℃ तक पहुंचने के लिए |
| 5 | नियंत्रण क्षेत्र | 1 क्षेत्र |
| 6 | प्रभावी कार्य आकार | 2000 × 1000 × 1000 मिमी (एल × डब्ल्यू × एच) |
| 7 | भार क्षमता | लगभग 5 टन |
| 8 | तापमान एकरूपता | ≤±10℃ |
| 9 | तापमान माप सटीकता | ± 2 ℃ |
| 10 | खाली भट्टी बिजली की खपत | ≤18% |
| 11 | तापमान नियंत्रण विधि | एससीआर, पीआईडी नियामक;अधिक तापमान अलार्म के साथ चांगझौ हुइबैंग प्रोग्राम करने योग्य तापमान नियंत्रक; |
| 12 | भट्ठी की सतह के तापमान में वृद्धि | <45 ℃ + कमरे का तापमान |
| 13 | गर्म करने वाला तत्व |
0Cr27AL7Mo2 (पट्टी) 5-दीवार हीटिंग |
| 14 | बोगी फेस प्लेट | Cr25Ni20, कुल मोटाई 30 मिमी |
| 15 | लोड करने की विधि | बोगी पर उत्पाद लोड किया जाता है, और फिर बोगी भट्टी में चली जाती है |
| 16 | परत | उच्च तापमान आग रोक फाइबर |
| 17 | भट्ठी का दरवाजा खोलने की विधि | विद्युत भारोत्तोलन, वसंत द्वारा सील |
| 18 | बोगी मूविंग विधि | रिड्यूसर द्वारा |
| 19 | बोगी ड्राइविंग पावर | 2.2KW साइक्लोइडल पिन व्हील रिड्यूसर |
| 20 | झुकाने की विधि | हाइड्रोलिक झुकाव |
| 21 | झुका हुआ कोण | ≤45 डिग्री |
| 22 | बोगी चूल्हा भट्टी विन्यास | बोगी चूल्हे का एक सेट, फर्नेस डोर का एक सेट और टिल्टिंग मैकेनिज्म का एक सेट |
4. आपूर्ति की गुंजाइश
| नहीं। | वस्तु | मात्रा | टिप्पणियाँ |
| 1 | फर्नेस बॉडी | 1 सेट | |
| 2 | बोगी | 1 सेट | बोगी फेस प्लेट सहित |
| 3 | हाइड्रोलिक प्रणाली | 1 सेट | जिसमें दो तेल सिलेंडर, तेल पाइप और हाइड्रोलिक स्टेशन शामिल हैं |
| 4 | विद्युत ड्राइविंग प्रणाली | 1 सेट | बोगी के लिए 1 सेट |
| 4 | गर्म करने वाला तत्व | 1 सेट | विद्युत प्रतिरोध बेल्ट |
| 5 | तापमान नियंत्रण प्रणाली | 1 सेट | |
| 6 | नियंत्रण कैबिनेट | 1 पीसी | |
| 7 | तापमान नियंत्रक | 1 पीसी | |
| 8 | एससीआर | 3 पीसीएस | |
| 9 | मुआवजा लीड तार | 20 मीटर | |
| 10 | थर्मल युगल | 1 पीसी | 0-1200 |
| 11 | विद्युत उपकरण | 1 सेट | एससीआर, एयर स्विच, एमीटर, वाल्टमीटर, हीट रिले और स्विच |
5. अवयव उत्पत्ति
| नहीं। | वस्तु | मूल |
| 1 | तापमान नियंत्रक | हुआबांग, चांगझौ |
| 2 | एससीआर | वेइसाइट, जियांगसू |
| 3 | प्रतिरोध पट्टी | शोगैंग, बीजिंग |
| 4 | गर्मी संरक्षण सामग्री | मिनये, शेडोंग |
| 5 | आग रोक सामग्री | यिक्सिंग, जियांगसू |
| 6 | कम करने | हुआबांग, चांगझौ, चीन |
| 7 | विद्युत उपकरण | चिंट/डेलिक्सी |
| 8 | चूल्हे की थाली | जियांडा, झिंगहुआ, चीन |
| 9 | हाइड्रोलिक प्रणाली | फैक्ट्री में बना हुआ |
