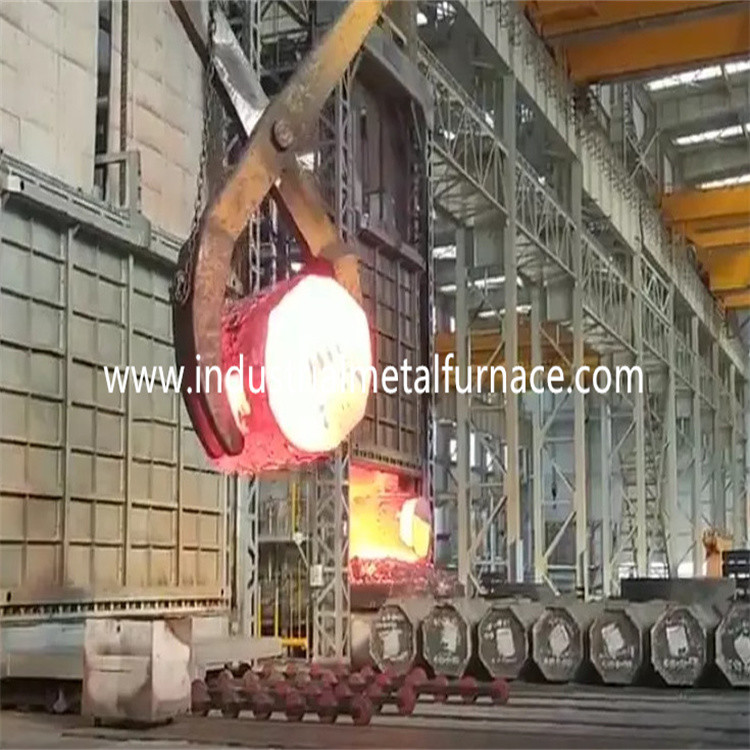

6500 × 2300 × 2000 मिमी गैस ने बोगी चूल्हा एनीलिंग फर्नेस निकाल दिया
1. आवेदन
गैस से चलने वाली कार के नीचे की भट्टी का उपयोग मुख्य रूप से धातु के पुर्जों के ताप उपचार के लिए किया जाता है।
2.संरचनात्मक परिचय
2.1 फरअच्छा शरीर
कार बॉटम फर्नेस बॉडी स्टील स्ट्रक्चर 12-18 # से बना है
यू स्टील और स्टील प्लेटें।साइड पिलर और बैक पिलर हैं
अनुभागीय स्टील से बना है, और अनुभागीय स्टील ब्रेसिंग के साथ प्रबलित है।
भट्ठी की बाहरी दीवार को प्राइमर की 2 परतों के साथ चित्रित किया गया है, और 2
कोटिंग पेंट की परतें।भट्ठी का मुख्य भाग गर्मी से रंगा हुआ है
प्रतिरोधी पेंट।
2.2परत
बोगी चूल्हा भट्ठी आपूर्तिकर्ता अस्तर 1360 उच्च एल्यूमीनियम दुर्दम्य को गोद लेती है
1100 ℃ के दीर्घकालिक सेवा तापमान के साथ फाइबर फोल्डिंग ब्लॉक।कुल मोटाई
भट्ठी की परत 320 मिमी है।इस दुर्दम्य अस्तर संरचना के फायदे हैं
कम गर्मी चालकता, मजबूत विरोधी सदमे क्षमता, और विरोधी क्षरण।अल्युमीनियम
300 मिमी की मोटाई के साथ सिलिकेट फाइबर संपीड़न ब्लॉक के रूप में डिज़ाइन किया गया है
उच्च तापमान आग रोक परत।
2.3 बोगी
थोक बोगी चूल्हा भट्टी में गर्मी संरक्षण शामिल है
सामग्री, बोगी फ्रेम और चलती तंत्र।आग रोक परत विभाजित है
3 उप-परतों में, यानी, पहली शीर्ष उच्च-एल्यूमिना ईंट परत, और दूसरी और तीसरी परत
दोनों हल्की मिट्टी की ईंटों से।
बोगी का ढांचा 20# यू-स्टील और 20# आई-स्टील से बना है।के किनारे
बोगी 20एमएम आई-स्टील की बनी है।बोगी 8 पीस पहियों से सुसज्जित है।
प्रत्येक पहिया व्यास 350 मिमी है।
गर्मी संरक्षण सामग्री को 3 परतों में बांटा गया है, शीर्ष परत
उच्च-एल्यूमिना ईंटें, और दूसरी और तीसरी परत दोनों हल्की मिट्टी की ईंटें हैं।
होलसेल कार बॉटम फर्नेस मोटर रेड्यूसर गियर ड्राइविंग मैकेनिज्म द्वारा संचालित है।
बोगी की गति 6-8 मीटर/मिनट है।
बोगी और फर्नेस बॉडी के बीच की सील रिफ्रैक्टरी फाइबर ब्लॉक्स का इस्तेमाल करती है, जो है
बिजली के सिलेंडर से कसकर दबाया जाता है और भट्ठी के दरवाजे के बिजली के सिलेंडर से जुड़ा होता है।
जब बोगी अपनी जगह पर होती है, तो इलेक्ट्रिक सिलिंडर रिफ्रैक्टरी को ऊपर उठाने के लिए लीवर को चलाता है
फाइबर कॉटन सीलिंग ब्लॉक और इसे बोगी और भट्टी के बीच की खाई में धकेलें
शरीर।उसी समय, भट्टी का दरवाजा नीचे गिर जाता है और बिजली का सिलेंडर कार्य करता है
भट्ठी के दरवाजे को कस लें।अगर बोगी डिस्चार्ज होगी तो इलेक्ट्रिक सिलेंडर रिलीज होगा
फर्नेस दरवाजा और सीलिंग ब्लॉक डालें।भट्ठी का दरवाजा जगह-जगह उठेगा,
तभी बोगी खोली जा सकती है।उपरोक्त क्रियाएं मैन्युअल या स्वचालित हो सकती हैं
निरंतर कार्रवाई।
2.4 सीलिंग सिस्टम
दरवाजे और भट्ठी के शरीर और ट्रॉली के बीच की सील अधिक होती है
गंभीर।फर्नेस डोर और फर्नेस बॉडी के बीच सीलिंग का उपयोग करता है
इलेक्ट्रिक पुश रॉड।यह सुनिश्चित करने के लिए पूरे दरवाजे को कसकर सील कर देता है
ताकि भट्टी के अंदर की गर्मी दरवाजे से लीक न हो
2.5 भट्टी का दरवाजा
हीट ट्रीटमेंट फर्नेस ट्रॉली डोर में ऑल-फाइबर लाइनिंग और शामिल है
इस्पात संरचना खोल।दरवाजा सिलिकेट एल्यूमीनियम संपीड़ित फाइबर के साथ बनाया गया है
फर्नेस बॉडी के समान ही ब्लॉक करता है।खोल एक वेल्डिंग संरचना है
अनुभागीय स्टील और स्टील प्लेटें।भट्ठी के दरवाजे में सरल की विशेषता है,
व्यावहारिक, विश्वसनीय और सुविधाजनक रखरखाव।बोगी पर भट्ठी का दरवाजा तय किया गया है।
सॉफ्ट हार्ड कॉन्टैक्ट सीलिंग स्ट्रक्चर को फर्नेस डोर और के बीच सेट किया गया है
भट्टी का अस्तर।जब भट्ठी का दरवाजा बंद हो जाता है, तो इलेक्ट्रिक पुश रॉड मैकेनिज्म
सीलिंग फाइबर ब्लॉक के साथ संपर्क बनाने के लिए भट्ठी के दरवाजे को संपीड़ित करने के लिए उपयोग किया जाता है
भट्टी का मुँह।जब भट्ठी का दरवाजा खोला जाता है, तो इलेक्ट्रिक पुश रॉड को खींच लें
भट्ठी के दरवाजे को भट्ठी के मुंह के फ्रेम से अलग करने के लिए दबाव तंत्र
100 मिमी की निकासी के साथ स्टील प्लेट, ताकि भट्ठी के दरवाजे को सुनिश्चित किया जा सके
उठाने की प्रक्रिया के दौरान भट्ठी के अस्तर और ट्रॉली के साथ खरोंच या स्पर्श नहीं करता है।
और खोलते और बंद करते समय सुचारू गति सुनिश्चित करें।
3.मुख्य तकनीकी पैरामीटर
| नहीं। | वस्तु | तकनीकी मापदंड |
| 1 | ईंधन | प्राकृतिक गैस |
| 2 |
ईंधन गैसों का कैलोरी मान भट्ठी से पहले गैस का दबाव |
8600 किलो कैलोरी/एनएम3 20-70 केपीए |
| 3 | रेटेड तापमान | 1200 ℃ |
| 4 | सामान्य इस्तेमाल किया काम कर रहे तापमान | 1000 ℃ |
| 5 | फर्नेस शरीर की सतह का तापमान | ≤45 ℃ + कमरे का तापमान |
| 6 | अधिकतम तापमान वृद्धि गति | 150 ℃ / एच |
| 7 | ताप क्षेत्र | 4 जोन |
| 8 | तापमान माप सटीकता | ≤±1℃ |
| 9 | पूर्ण शक्ति गैस की खपत | 317Nm3/एच |
| 10 | गैस पाइप लाइन की मांग | 360Nm3/एच |
| 11 | हवा की खपत | 4680Nm3/एच |
| 12 | तापमान एकरूपता | ≤±10℃ |
| 13 | प्रभावी कार्य आकार |
6000 * 2500 * 1500 मिमी (समर्थन लोहे की ऊंचाई को छोड़कर) |
| 14 | भट्ठी चूल्हा आकार |
6400 * 2900 * 2000 मिमी (समर्थन लोहे की ऊंचाई सहित) |
| 15 | उपलब्ध ज़मीन पर निर्माण योग्य क्षेत्रफल |
लंबाई: 16500 मिमी (भट्ठी के पीछे बोगी की लंबाई और धूआं पाइपलाइन सहित) चौड़ाई: 5000 मिमी (फर्नेस बॉडी के दोनों किनारों पर पाइपलाइनों सहित) |
| 16 | बोगी अधिकतम लदान क्षमता | ≤60000 किग्रा |
| 17 | बर्नर की मात्रा और मॉडल | 8 पीसी, एजीएस 140 एचबी, 450 किलोवाट / एच |
| 18 | तापमान नियंत्रण विधि | खुफिया तापमान नियंत्रक, टच स्क्रीन, पल्स दहन, सीमेंस पीएलसी और मैनुअल कंट्रोल;फर्नेस डोर लिफ्टिंग और बोगी मूविंग का रिमोट कंट्रोल। |
| 19 | तापमान रिकॉर्ड | K टाइप थर्मल कपल |
| 20 | भट्टी का अस्तर | गर्मी प्रतिरोधी सभी फाइबर संरचना |
| 21 | बिजली की आपूर्ति | 380 वी, 3 चरण, 50 हर्ट्ज |
| 22 | भट्ठी का दरवाजा खोलने की विधि | इलेक्ट्रिक होइस्ट द्वारा, स्पीड 6-8m/min, मैनुअल रिमोट कंट्रोल के साथ |
| 23 | फर्नेस डोर सील विधि | इलेक्ट्रिक पुश रॉड प्रेशर टाइट सील विधि |
| 24 | बोगी चलने की गति | मैनुअल रिमोट कंट्रोल के साथ 6-8 मी / मिनट |
| 25 | भट्टी का अस्तर | आग रोक सभी फाइबर |
| 26 | खपत सूचकांक | पूर्ण भार पर ताप क्षमता η≥40% |
| 27 | फर्नेस शरीर की सतह का तापमान | ≤45 ℃ + कमरे का तापमान |
| 28 | भट्ठी के दरवाजे की सतह का तापमान | ≤50 ℃ + कमरे का तापमान |
