3000 × 1000 × 1000 मिमी इलेक्ट्रिकल कार बॉटम फर्नेस
1. आवेदन
आर टी2-220-9 इलेक्ट्रिक बोगी चूल्हा भट्टी का मुख्य रूप से उपयोग किया जाता है
इस्पात संरचना भागों, कच्चा इस्पात भागों, शाफ्ट बार का ताप उपचार
भागों, उपकरण स्टील उत्पादों, आदि।
2. संरचनात्मक परिचय
आर टी2-220-9 बोगी चूल्हा भट्टी में मुख्य रूप से भट्टी का शरीर होता है,
अस्तर, भट्ठी दरवाजा और दरवाजा उठाने प्रणाली, भट्ठी दरवाजा दबाने और सील
तंत्र, बोगी, हीटिंग तत्व, और तापमान नियंत्रण प्रणाली।
2.1 फरअच्छा शरीर
कार बॉटम फर्नेस मैन्युफैक्चरर बॉडी स्टील स्ट्रक्चर 8-10# से बना है
अनुभागीय स्टील और ≥4 मिमी स्टील प्लेट।साइड पिलर और बैक पिलर बनाए गए हैं
अनुभागीय स्टील से, और अनुभागीय स्टील ब्रेसिंग के साथ प्रबलित होते हैं।बाहरी
भट्ठी की दीवार को प्राइमर की 2 परतों और कोटिंग पेंट की 2 परतों से रंगा गया है।
भट्ठी का मुख्य भाग गर्मी प्रतिरोधी पेंट के साथ चित्रित किया गया है।भट्टी के कारण
उच्च कार्य तापमान पर काम करता है, फर्नेस बॉडी की सतह प्लेट बनाई जाती है
14 मिमी मोटी प्लेट की जो टुकड़े द्वारा वेल्डेड होती है।
2.2परत
कार बॉटम फर्नेस प्राइस बॉडी एक ऑल-फाइबर सिस्टम के साथ बनाई गई है।अस्तर सामग्री
उपयोग किया गया उच्च गुणवत्ता वाला जिरकोनियम रिफ्रेक्ट्री फाइबर है जो गोल स्टील भागों द्वारा तय किया गया है।एल्युमिनियम
फाइबर ब्लॉक में पूर्व-संपीड़ित होते हैं (संपीड़न गुरुत्वाकर्षण: ≥230 किग्रा / मी3) और तब
गोल स्टेनलेस स्टील भागों द्वारा फर्नेस बॉडी के लिए तय किया गया।यह आग रोक अस्तर संरचना
कम तापीय चालकता, मजबूत शॉक-रोधी क्षमता और कटाव-रोधी के फायदे हैं।
अस्तर की कुल मोटाई 350 मिमी है।सिलिकेट एल्यूमीनियम फाइबर अधिकतम प्रतिरोध करता है
1350 ℃ का तापमान।गोल स्टील निर्धारण भागों की सामग्री 321 स्टेनलेस स्टील है।
2.3फर्नेस दरवाजा और दरवाजा अप-डाउन सिस्टम
होलसेल बोगी चूल्हा भट्टी के दरवाजे में सभी फाइबर अस्तर और स्टील संरचना शामिल है
आवरण।दरवाजा फ्रेम 14 मिमी मोटी स्टील प्लेट से बना है।दरवाजा सिलिकेट से बना है
एल्यूमीनियम फाइबर ब्लॉक भट्ठी के शरीर के समान है।की समग्र संरचना
भट्टी गर्म होने पर अपना आकार बनाए रखती है।
ड्राइविंग दरवाजा की विधि:भट्ठी का दरवाजा विद्युत रूप से ऊपर और नीचे की ओर उठा हुआ है
फहराने से।और इसे इलेक्ट्रिक पुश रॉड से सील किया जाता है।
फर्नेस दरवाजा संरचना:दरवाजे की मुख्य सामग्री 14 मिमी स्टील प्लेट से बनी है और
10 # स्टील वेल्डिंग, जो न केवल दरवाजे की समग्र कठोरता और ताकत सुनिश्चित कर सकती है,
बल्कि दरवाजे को हल्का भी बनाएं और दरवाजे का वजन भी कम करें।
2.4 बोगी
बोगी में बोगी फ्रेम, पहिए, रिफ्रैक्टरी ब्रिकलेइंग बॉडी, गर्मी प्रतिरोधी शामिल है
बोगी फेस प्लेट, हीटिंग तत्व, और बोगी ड्राइविंग तंत्र।
बोगी संरचना: बोगी फ्रेम 14# बीम और 20 मिमी मोटी गर्मी प्रतिरोधी से बना है
कास्ट स्टील प्लेट्स।बोगी पूर्ण भार पर बिना विरूपण के लंबे समय तक काम कर सकती है।
पहिया: पहियों को ZG55 # स्टील कास्टिंग से बनाया गया है।ट्रांसमिशन शाफ्ट बना है
45# स्टील से, और यह हीट ट्रीटेड है।ट्रांसमिशन बेअरिंग हैवी टाइप पिलर का है
भार वहन करने वाला।कुल 3 जोड़े पहिए हैं, और प्रत्येक पहिया का है
व्यास 300 मिमी।बोगी मोटरयुक्त है।और ड्राइविंग मोटर ब्रेकिंग से लैस है
स्टार्ट-अप और स्टॉप मूवमेंट पर जड़ता को दूर करने के लिए स्पीड रिडक्शन डिवाइस।वहाँ हैं
बोगी की ओवर-ट्रैवल से बचने के लिए 2 लिमिट स्विच।
ब्रिकलेइंग बॉडी: बोगी को उच्च एल्यूमिना रिफ्रैक्टरी ईंटों के भारी संयोजन के साथ बनाया गया है,
प्रकाश आग रोक ईंटें, और गर्मी संरक्षण ईंटें।बोगी की ब्रिकलेइंग बॉडी है
हीटिंग तत्वों की आसान स्थापना के लिए हीटिंग तत्व स्थापना स्लॉट।प्रभावित
भागों और भार वहन करने वाले क्षेत्र को विशेष रूप से भारी प्रकार के उच्च एल्यूमीनियम के साथ ब्रिकेट किया जाता है
आग रोक ईंटें।गर्म होने पर आग रोक अस्तर के विस्तार के लिए खाली जगह भी बची है।
सिलिकन कार्बाइडबोगी फेस प्लेट: कुल मोटाई 35 मिमी, अधिकतम कार्य तापमान≤1300 ℃।
यह तराजू को हीटिंग तत्वों के स्लॉट में गिरने से रोक सकता है जो शॉर्ट सर्किट का निर्माण करेगा।
बोगी मूविंग मैकेनिज्म: बोगी में सेल्फ मूविंग मेथड है।कम करने वाले गियर ड्राइव
चलने के लिए बोगी का पहिया।बोगी की गति सुचारू और स्थिर है।
फर्नेस डोर, फर्नेस बॉडी और बोगी के बीच सीलिंग: भट्ठी के दरवाजे के बीच सीलिंग
और फर्नेस बॉडी इलेक्ट्रिक पुश रॉड के माध्यम से है।बोगी और के बीच सीलिंग
फर्नेस बॉडी विशेष आकार की ईंटों और फाइबर कॉटन ब्लॉक के माध्यम से होती है।

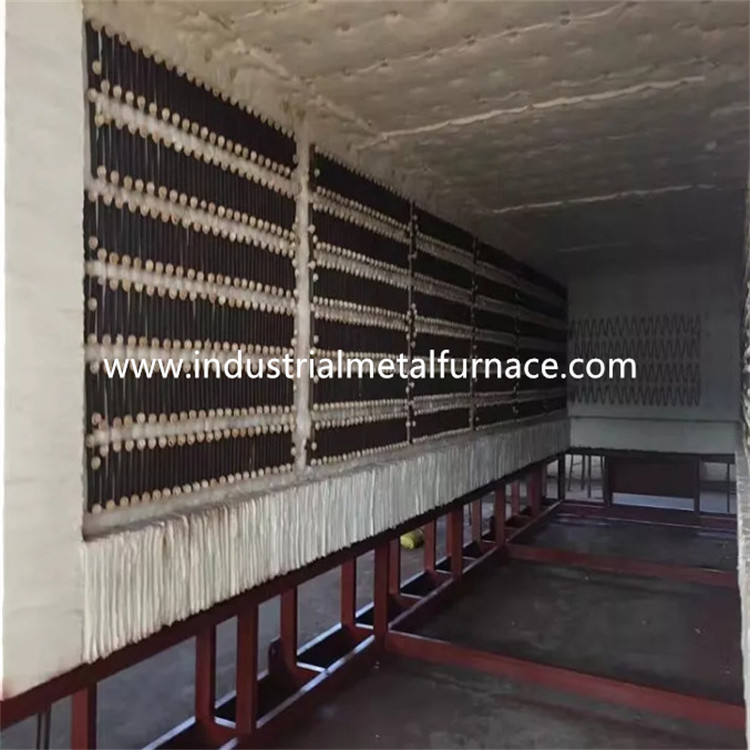

2.5 ताप तत्व
हीटिंग तत्व: उच्च गुणवत्ता वाले उच्च प्रतिरोध मिश्र धातु HYE धारियों को 2 साइड की दीवारों में लगाया जाता है।
प्रतिरोध स्ट्रिप्स विशेष सांचों के माध्यम से निर्मित होते हैं, और भट्टी में स्थापित होते हैं
चीनी मिट्टी के बरतन नाखूनों से दीवार।और फाइबर दीवार और प्रतिरोध के बीच एक चीनी मिट्टी के बरतन गैसकेट है
शॉर्ट-सर्किट से बचने के लिए स्ट्रिप्स।2 हीटिंग जोन हैं।सभी लीड-आउट कंडक्टर बार बनाए जाते हैं
φ16 0Cr25AL5 सामग्री की।
2.6 विद्युत नियंत्रण प्रणाली
तापमान नियंत्रण: भट्ठी नियंत्रित करने के लिए शिमडेन बुद्धिमान तापमान नियंत्रक को गोद लेती है
वह तापमान जिसमें आदर्श पीआईडी पैरामीटर की गणना करने के लिए स्व-ट्यूनिंग फ़ंक्शन होता है और
तापमान स्थिरता प्राप्त करें।तापमान नियंत्रक में अधिक तापमान का कार्य होता है
अलार्म और थर्मल युगल टूटना संरक्षण।
भट्ठी के बीच संबंध को नियंत्रित करने के लिए 2 तापमान नियंत्रण क्षेत्र हैं
तापमान और मोटर आंदोलनों।प्रत्येक जोन एक अधिक तापमान अलार्म के साथ सेट है।
हीटिंग लूप डबल-दिशा SCR और ट्रिगर नियंत्रण को अपनाता है।शक्ति है
समय आनुपातिक विनियमन तरीके से विनियमित।
कंट्रोल एक्चुएशन सिस्टम एक बड़ी-शक्ति ट्रिगर है जो एक रेडिएटर के साथ पूर्ण होता है
और एक एयर कूलिंग सिस्टम।एक एयर स्विच भी है।हीटिंग लूप से लैस है
एमीटर, वाल्टमीटर, हीटिंग एलीमेंट ऑन-ऑफ इंडिकेटर, पावर-ऑन इंटरलॉक प्रोटेक्शन, और
सुरक्षित अर्थिंग उपाय।
मूवमेंट कंट्रोल: कंट्रोल सिस्टम मुख्य रूप से डोर अप-डाउन मूवमेंट, डोर को नियंत्रित करता है
संपीड़न, और दरवाजा अंदर-बाहर आंदोलन।साथ ही आंदोलनों से अनिवार्य रूप से जुड़ा हुआ है
संचालन सुरक्षा सुनिश्चित करें।
3.मुख्य तकनीकी पैरामीटर
| नहीं। | वस्तु | तकनीकी मापदंड |
| 1 | मूल्यांकित शक्ति | 210Kw (1-100%) समायोज्य |
| 2 | बिजली की आपूर्ति | 380 वी, 3 पी, 50 हर्ट्ज |
| 3 | रेटेड तापमान | 1250 ℃ |
| 4 | तापमान नियंत्रण क्षेत्र | 2 जोन, स्वतंत्र तापमान नियंत्रण |
| 5 | खाली भट्ठी का तापमान बढ़ने की गति | ≤2 घंटे |
| 6 | प्रभावी कार्य आकार | 3000 × 1000 × 1000 मिमी (एल × डब्ल्यू × एच) |
| 7 | ताप तत्व कनेक्शन | Ｙ |
| 8 | तापमान एकरूपता | ≤±10℃ |
| 9 | तापमान माप सटीकता | ± 1 ℃ |
| 10 | खाली भट्टी बिजली की खपत | ≤18% |
| 11 | तापमान नियंत्रण विधि | एससीआर, पीआईडी नियामक;शिमाडेन तापमान नियंत्रक 485 संचार इंटरफ़ेस, 10.1 इंच की टच स्क्रीन से लैस है जो ऐतिहासिक डेटा, भंडारण प्रक्रिया, यू डिस्क निर्यात, स्क्रीनशॉट और अन्य कार्यों को रिकॉर्ड कर सकता है, जो कि अधिक तापमान अलार्म के साथ है। |
| 12 | भट्ठी की सतह के तापमान में वृद्धि | <45 ℃ |
| 13 | गर्म करने वाला तत्व | हाई (पट्टी) |
| 14 | बोगी फेस प्लेट | सामग्री: सिलिकॉन कार्बाइड, 35 मिमी मोटाई, |
| 15 | लोड करने की विधि | बोगी पर उत्पाद लोड किया जाता है, और फिर बोगी भट्टी में चली जाती है |
| 16 | भट्ठी का दरवाजा खोलने की विधि | 1 टन इलेक्ट्रिक होइस्ट अप-डाउन, फर्नेस डोर को इलेक्ट्रिक पुश रॉड द्वारा सील किया गया है |
| 17 | बोगी मूविंग विधि | 3KW साइक्लोइडल पिन गियर स्पीड रिड्यूसर |
| 18 | फर्नेस बॉडी और बोगी के बीच सील करें | फाइबर कपास और विशेष आकार की ईंटें + फाइबर ब्लॉक और फाइबर कपास, डबल सील |
| 19 | भट्टी का अस्तर | उच्च तापमान जिरकोनियम आग रोक फाइबर |
