2000 ×900 ×600 मिमी विद्युतीयकार बॉटम फर्नेसबोगी चूल्हाशमनभट्ठी
1. आवेदन
RT3-100-12 विद्युत बोगी चूल्हा भट्टी मुख्य रूप से उपयोग की जाती है
क्वेंचिंग, स्ट्रक्चरल स्टील, कास्ट स्टील, स्प्रिंग स्टील और टूल स्टील के लिए।
2. संरचनात्मक परिचय
RT3-100-12 बोगी चूल्हा भट्टी में मुख्य रूप से भट्ठी का शरीर होता है,
अस्तर, भट्ठी दरवाजा और दरवाजा संपीड़न प्रणाली, बोगी, हीटिंग तत्व,
परिसंचरण उपकरण और तापमान नियंत्रण प्रणाली।
2.1 फरअच्छा शरीर
होलसेल कार बॉटम फर्नेस बॉडी स्टील स्ट्रक्चर 8-12 # से बना है
अनुभागीय स्टील और ≥4 मिमी स्टील प्लेट।साइड पिलर और बैक पिलर हैं
अनुभागीय स्टील से बना है, और अनुभागीय स्टील ब्रेसिंग के साथ प्रबलित है।
भट्ठी की बाहरी दीवार को प्राइमर की 2 परतों के साथ चित्रित किया गया है, और 2
कोटिंग पेंट की परतें।भट्ठी का मुख्य भाग गर्मी प्रतिरोधी के साथ चित्रित किया गया है
रँगना।
2.2परत
हीट ट्रीटमेंट फर्नेस ट्रॉली को ऑल-फाइबर सिस्टम के साथ बनाया गया है।अस्तर
उपयोग की जाने वाली सामग्री गुणवत्ता वाले एल्यूमीनियम फाइबर है जो गोल स्टील भागों द्वारा तय की जाती है।एल्युमिनियम
फाइबर ब्लॉक में पूर्व-संपीड़ित होते हैं (संपीड़न गुरुत्वाकर्षण: ≥230 किग्रा / एम 3) और फिर
गोल स्टेनलेस स्टील भागों द्वारा फर्नेस बॉडी के लिए तय किया गया।यह आग रोक अस्तर
संरचना में कम गर्मी चालकता, मजबूत एंटी-शॉक क्षमता के फायदे हैं,
और कटाव विरोधी।अस्तर की कुल मोटाई 350 मिमी है।सिलिकेट एल्यूमीनियम
फाइबर 1260 ℃ के अधिकतम तापमान का प्रतिरोध करता है।

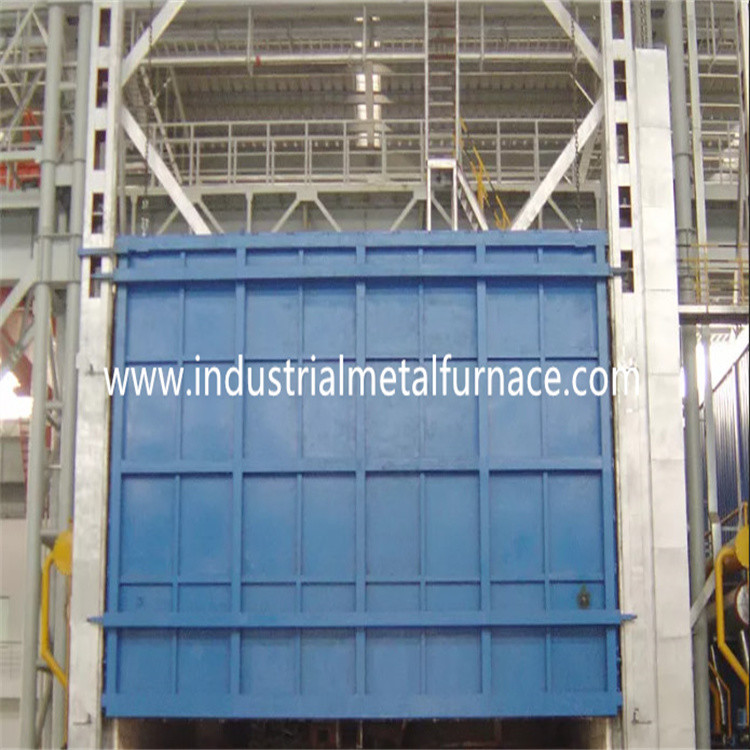

2.3फर्नेस दरवाजा और दरवाजा अप-डाउन सिस्टम
उच्च तापमान ट्रॉली प्रकार भट्ठी के दरवाजे में सभी फाइबर अस्तर और शामिल हैं
इस्पात संरचना आवरण।डोर फ्रेम 12mm स्टील प्लेट से बना है।द्वार है
सिलिकेट एल्यूमीनियम फाइबर ब्लॉक के साथ बनाया गया है जो भट्ठी के शरीर के समान है।
भट्ठी की समग्र संरचना गर्म होने पर अपना आकार बनाए रखती है।
ड्राइविंग दरवाजा की विधि:भट्ठी का दरवाजा विद्युत रूप से ऊपर और नीचे की ओर उठा हुआ है
फहराने से।और यह वसंत द्वारा सील कर दिया गया है।
2.4 बोगी
बोगी में बोगी फ्रेम, पहिए, रिफ्रैक्टरी ब्रिकलेइंग बॉडी, हीट शामिल है
प्रतिरोधी बोगी फेस प्लेट, हीटिंग तत्व, और बोगी ड्राइविंग तंत्र।
बोगी संरचना: बोगी फ्रेम 14# बीम और 12 मिमी स्टील प्लेट्स से बना है।
बोगी पूर्ण भार पर बिना विरूपण के लंबे समय तक काम कर सकती है।
पहिया: पहियों को ZG55 # स्टील कास्टिंग से बनाया गया है।ट्रांसमिशन शाफ्ट है
45 # स्टील से बना है, और यह हीट ट्रीटेड है।ट्रांसमिशन बेअरिंग भारी है
वजन सहन करने के लिए पिलर बियरिंग टाइप करें।कुल 6 पहिए हैं, और प्रत्येक
पहिये का व्यास 240mm है।
ब्रिकलेइंग बॉडी: बोगी को उच्च एल्यूमिना रिफ्रैक्टरी ईंटों के संयोजन से बनाया गया है,
प्रकाश आग रोक ईंटें, और गर्मी संरक्षण ईंटें।बोगी की ईंट बनाने वाली बॉडी
हीटिंग तत्वों की आसान स्थापना के लिए हीटिंग तत्वों की स्थापना स्लॉट है।
प्रभावित भागों और वजन वहन करने वाले क्षेत्र को विशेष रूप से भारी प्रकार से ईंट से बनाया जाता है
उच्च एल्यूमीनियम आग रोक ईंटें।दुर्दम्य अस्तर के लिए भी खाली जगह बची है
गर्म होने पर विस्तार।
बोगी फेस प्लेट को Ni7N, 30mm के साथ कास्ट किया गया है।अधिकतम तापमान≤1200 ℃।यह है
विरूपण और क्रैकिंग के बिना दीर्घकालिक उपयोग।
सीलिंग: फर्नेस डोर और फर्नेस बॉडी और बोगी के बीच की सील अधिक महत्वपूर्ण है।
भट्ठी के दरवाजे और भट्ठी के शरीर के बीच की सील वसंत संपीड़न संरचना को गोद लेती है।
बोगी और फर्नेस बॉडी के बीच की सील विशेष आकार की ईंट और फाइबर की सील होती है
कपास ब्लॉक।
2.5 ताप तत्व
ताप तत्व: 0Cr27AL7Mo2 प्रतिरोध सर्पिल-आकार मिश्र धातु प्रतिरोध स्ट्रिप्स
5 साइड वॉल, टू साइड वॉल, बैक वॉल, फर्नेस डोर और बोगी बॉटम में लगे हैं।
प्रतिरोध स्ट्रिप्स विशेष सांचों के माध्यम से निर्मित होते हैं, और इसमें स्थापित होते हैं
चीनी मिट्टी के बरतन नाखूनों द्वारा भट्टी की दीवार।और फाइबर दीवार के बीच एक चीनी मिट्टी के बरतन गैसकेट है
और प्रतिरोध पट्टी शॉर्ट-सर्किट से बचने के लिए।1 हीटिंग जोन हैं।सभी लीड-आउट
कंडक्टर बार φ16 0Cr27AL7Mo सामग्री से बने होते हैं।
2.6 विद्युत नियंत्रण प्रणाली
तापमान नियंत्रण: भट्ठी नियंत्रित करने के लिए बुद्धिमान तापमान नियंत्रक को गोद लेती है
तापमान जिसमें आदर्श पीआईडी पैरामीटर की गणना करने के लिए स्व-ट्यूनिंग फ़ंक्शन है
और एक तापमान स्थिरता प्राप्त करें।तापमान नियंत्रक के कार्य हैं
अधिक तापमान अलार्म और थर्मल युगल टूटना संरक्षण।
भट्ठी के बीच संबंध को नियंत्रित करने के लिए 1 तापमान नियंत्रण क्षेत्र है
तापमान और मोटर आंदोलनों।प्रत्येक जोन एक अधिक तापमान अलार्म के साथ सेट है।
हीटिंग लूप डबल-दिशा SCR और ट्रिगर नियंत्रण को अपनाता है।शक्ति विनियमित है
समय आनुपातिक विनियमन तरीके से।
कंट्रोल एक्चुएशन सिस्टम एक बड़ी-शक्ति ट्रिगरिंग है जो एक रेडिएटर के साथ पूरा होता है और
एक वायु शीतलन प्रणाली।एक एयर स्विच भी है।हीटिंग लूप से लैस है
एमीटर, वाल्टमीटर, हीटिंग तत्व ऑन-ऑफ इंडिकेटर, पावर-ऑन इंटरलॉक सुरक्षा,
और सुरक्षित अर्थिंग उपाय।
आंदोलन नियंत्रण: नियंत्रण प्रणाली मुख्य रूप से दरवाजे के ऊपर-नीचे आंदोलन को नियंत्रित करती है,
डोर कम्प्रेशन, और डोर इन-आउट मूवमेंट।साथ ही आंदोलन जरूरी हैं
ऑपरेशन सुरक्षा सुनिश्चित करने के लिए जुड़ा हुआ है।
3.मुख्य तकनीकी पैरामीटर
| नहीं। | वस्तु | तकनीकी मापदंड |
| 1 | मूल्यांकित शक्ति | 100KW+5% (1-100%) समायोज्य |
| 2 | बिजली की आपूर्ति | 380 वी, 3 पी, 50 हर्ट्ज |
| 3 | रेटेड तापमान |
1200 ℃ (शमन तापमान: AISI4340, 850 ℃; डी 2 मिश्र धातु इस्पात, 1050 ℃;) |
| 4 | नियंत्रण क्षेत्र | 1 क्षेत्र |
| 5 | प्रभावी कार्य आकार | 2000 × 900 × 600 मिमी (एल × डब्ल्यू × एच) |
| 6 | काम के हिस्से | φ430 × 690 मिमी, प्रति बैच 4 पीसी |
| 7 | ताप तत्व कनेक्शन | Ｙ |
| 8 | तापमान एकरूपता | ± 10 ℃ |
| 9 | तापमान माप सटीकता | ± 2 ℃ |
| 10 | खाली भट्टी बिजली की खपत | ≤18% |
| 11 | तापमान नियंत्रण विधि | एससीआर, पीआईडी नियामक;अधिक तापमान अलार्म के साथ हुआबैंग तापमान नियंत्रक; |
| 12 | भट्ठी की सतह के तापमान में वृद्धि | <45 ℃ |
| 13 | गर्म करने वाला तत्व | 0Cr27AL7Mo2 |
| 14 | बोगी फेस प्लेट | Ni7N, 30 मिमी |
| 15 | लोड करने की विधि | बोगी पर उत्पाद लोड किया जाता है, और फिर बोगी भट्टी में चली जाती है |
| 16 | भट्टी का अस्तर | उच्च तापमान आग रोक फाइबर |
| 17 | भट्ठी का दरवाजा खोलने की विधि | विद्युत लहरा ऊपर-नीचे, वसंत द्वारा सील |
| 18 | बोगी मूविंग विधि | 2.2KW साइक्लोइडल पिन गियर स्पीड रिड्यूसर द्वारा |
4. आपूर्ति का दायरा
| नहीं। | वस्तु | मात्रा | टिप्पणियाँ |
| 1 | फर्नेस बॉडी | 1 सेट | |
| 2 | बोगी | 1 सेट | बोगी फेस प्लेट सहित |
| 3 | विद्युत ड्राइविंग प्रणाली | 2 सेट | बोगी के लिए 1 सेट और दरवाजे के लिए 1 सेट |
| 4 | गर्म करने वाला तत्व | 1 सेट | प्रतिरोध पट्टी 0Cr27AL7Mo |
| 5 | तापमान नियंत्रण प्रणाली | 1 भट्टी का सेट | टच स्क्रीन सहित |
| 6 | नियंत्रण कैबिनेट | 1 पीसी | |
| 7 | तापमान नियंत्रक | 1 पीसी | |
| 8 | एससीआर | 3 पीसीएस | |
| 9 | मुआवजा लीड तार | 20 मीटर | |
| 10 | थर्मल युगल | 1 पीसी | 0-1200 |
| 11 | विद्युत उपकरण | 1 सेट | एससीआर, एयर स्विच, एमीटर, वाल्टमीटर, हीट रिले और स्विच |
