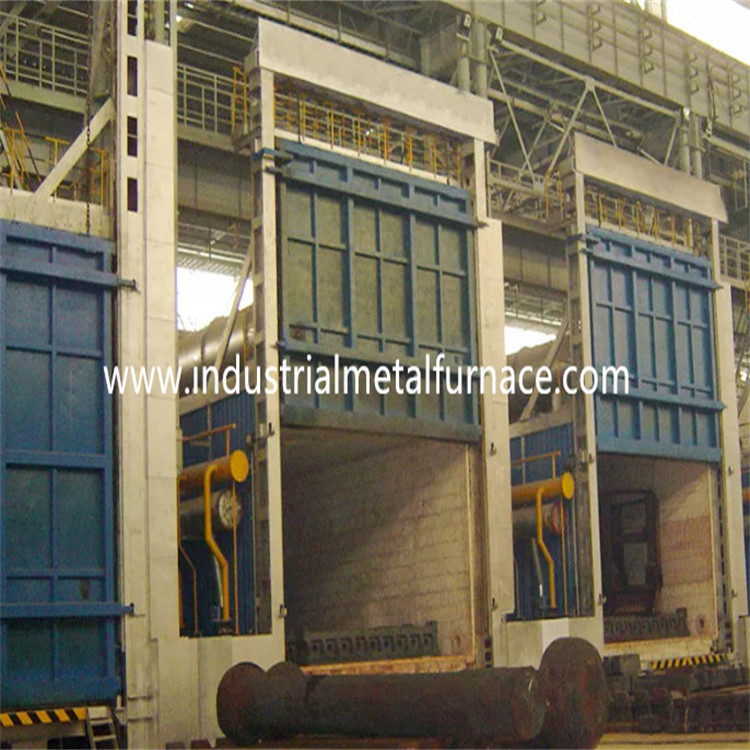

2500 × 1300 × 1100 मिमी इलेक्ट्रिकल कार बॉटम फर्नेस, बोगी चूल्हा फर्नेस
1. आवेदन
RT3-105-6 विद्युत बोगी चूल्हा भट्टी मुख्य रूप से है
एनीलिंग, टेम्परिंग, स्ट्रक्चरल स्टील, कास्ट स्टील के लिए इस्तेमाल किया जाता है,
वसंत स्टील, उपकरण स्टील, एल्यूमीनियम उत्पादों और मोटर्स।
2. संरचनात्मक परिचय
RT3-105-6 बोगी चूल्हा भट्टी मुख्य रूप से शामिल है
भट्ठी शरीर, अस्तर, भट्ठी दरवाजा और दरवाजा संपीड़न प्रणाली,
बोगी, ताप तत्व, परिसंचरण उपकरण और तापमान नियंत्रण प्रणाली।
2.1 फरअच्छा शरीर
कार बॉटम फर्नेस बॉडी स्टील स्ट्रक्चर 10-12 # से बना है
अनुभागीय स्टील और ≥3 मिमी स्टील प्लेट।साइड पिलर और बैक पिलर
अनुभागीय स्टील से बने होते हैं, और अनुभागीय स्टील के साथ प्रबलित होते हैं
ब्रेसिंग।भट्ठी की बाहरी दीवार को प्राइमरों की 2 परतों से रंगा गया है,
और कोटिंग पेंट की 2 परतें।भट्ठी का मुख्य भाग गर्मी से रंगा हुआ है
प्रतिरोधी पेंट।
2.2परत
उच्च तापमान बोगी चूल्हा भट्टी का शरीर एक पूर्ण-फाइबर प्रणाली के साथ बनाया गया है।
उपयोग की जाने वाली अस्तर सामग्री गुणवत्ता वाले एल्यूमीनियम फाइबर है जो गोल स्टील भागों द्वारा तय की जाती है।
एल्यूमीनियम फाइबर ब्लॉकों में पूर्व-संपीड़ित होते हैं (संपीड़न गुरुत्वाकर्षण:
≥230 किग्रा / एम 3) और फिर गोल स्टेनलेस स्टील भागों द्वारा भट्ठी के शरीर के लिए तय किया गया।
इस अपवर्तक अस्तर संरचना में कम गर्मी चालकता के फायदे हैं,
मजबूत विरोधी सदमे क्षमता, और विरोधी क्षरण।अस्तर की कुल मोटाई होती है
240 मिमी।सिलिकेट एल्यूमीनियम फाइबर 950 ℃ के अधिकतम तापमान का प्रतिरोध करता है।
2.3फर्नेस दरवाजा और दरवाजा अप-डाउन सिस्टम
इलेक्ट्रिकल बोगी चूल्हा फर्नेस दरवाजा सभी फाइबर अस्तर और शामिल है
इस्पात संरचना आवरण।दरवाजा फ्रेम 10 मिमी स्टील प्लेट से बना है।दरवाजा
भट्ठी के शरीर के समान ही सिलिकेट एल्यूमीनियम फाइबर ब्लॉक के साथ बनाया गया है।
भट्टी की समग्र संरचना गर्म होने पर अपना आकार बनाए रखती है।
ड्राइविंग दरवाजा की विधि:भट्ठी का दरवाजा विद्युत रूप से ऊपर की ओर उठा हुआ है और
फहराने से नीचे।और यह वसंत द्वारा सील कर दिया गया है।
2.4 बोगी
बोगी में बोगी फ्रेम, पहिए, रिफ्रैक्टरी ब्रिकलेइंग बॉडी,
गर्मी प्रतिरोधी बोगी फेस प्लेट, हीटिंग तत्व, और बोगी ड्राइविंग तंत्र।
बोगी संरचना: बोगी फ्रेम 14# बीम और 10 मिमी स्टील प्लेट्स से बना है।
बोगी पूर्ण भार पर बिना विरूपण के लंबे समय तक काम कर सकती है।
पहिया: पहियों को ZG55 # स्टील कास्टिंग से बनाया गया है।ट्रांसमिशन शाफ्ट
45# स्टील से बना है, और यह हीट ट्रीटेड है।संचरण असर का है
वजन सहन करने के लिए भारी प्रकार के खंभे।कुल 2 जोड़ी पहिए हैं,
और प्रत्येक पहिया 240 मिमी व्यास का है।
ब्रिकलेइंग बॉडी: बोगी को हाई एल्युमिना रिफ्रैक्टरी के संयोजन से बनाया गया है
ईंटें, हल्की आग रोक ईंटें, और गर्मी संरक्षण ईंटें।ईंट बनाने वाला शरीर
बोगी में हीटिंग की आसान स्थापना के लिए हीटिंग एलिमेंट्स इंस्टॉलेशन स्लॉट है
तत्व।प्रभावित भागों और वजन वहन करने वाले क्षेत्र को विशेष रूप से ब्रिकेट किया जाता है
भारी प्रकार उच्च एल्यूमीनियम आग रोक ईंटें।के लिए खाली जगह भी बची है
गर्म होने पर अपवर्तक अस्तर विस्तार।
सीलिंग: फर्नेस डोर और फर्नेस बॉडी और बोगी के बीच सील अधिक होती है
महत्वपूर्ण।भट्ठी के दरवाजे और भट्ठी के शरीर के बीच की सील वसंत को गोद लेती है
संपीड़न संरचना।बोगी और फर्नेस बॉडी के बीच की सील किसकी सील होती है?
विशेष आकार की ईंट और फाइबर कपास ब्लॉक।
2.5 ताप तत्व
ताप तत्व: 0Cr25AL5 प्रतिरोध सर्पिल-आकार मिश्र धातु प्रतिरोध स्ट्रिप्स
5 साइड वॉल, टू साइड वॉल, बैक वॉल, फर्नेस डोर और बोगी में लगे होते हैं
तल।प्रतिरोध स्ट्रिप्स विशेष सांचों के माध्यम से निर्मित होते हैं, और स्थापित होते हैं
भट्ठी की दीवार में चीनी मिट्टी के बरतन नाखूनों द्वारा।और बीच में एक चीनी मिट्टी के बरतन गैसकेट है
शॉर्ट-सर्किट से बचने के लिए फाइबर दीवार और प्रतिरोध स्ट्रिप्स।1 हीटिंग हैं
क्षेत्र।सभी लीड-आउट कंडक्टर बार φ16 0Cr25AL5 सामग्री से बने होते हैं।
2.6 विद्युत नियंत्रण प्रणाली
तापमान नियंत्रण: भट्ठी बुद्धिमान तापमान नियंत्रक को अपनाती है
आदर्श पीआईडी की गणना करने के लिए स्व-ट्यूनिंग फ़ंक्शन वाले तापमान को नियंत्रित करें
पैरामीटर और तापमान स्थिरता प्राप्त करें।तापमान नियंत्रक है
अधिक तापमान अलार्म और थर्मल युगल टूटना संरक्षण के कार्य।
भट्ठी के बीच संबंध को नियंत्रित करने के लिए 1 तापमान नियंत्रण क्षेत्र है
तापमान और मोटर आंदोलनों।प्रत्येक क्षेत्र को एक अधिक तापमान के साथ सेट किया गया है
खतरे की घंटी।हीटिंग लूप डबल-दिशा SCR और ट्रिगर नियंत्रण को अपनाता है।
शक्ति को समय आनुपातिक विनियमन तरीके से विनियमित किया जाता है।
कंट्रोल एक्चुएशन सिस्टम एक बड़ी-शक्ति ट्रिगरिंग है जो एक के साथ पूर्ण होता है
रेडिएटर और एयर कूलिंग सिस्टम।एक एयर स्विच भी है।हीटिंग लूप
एमीटर, वाल्टमीटर, हीटिंग तत्व ऑन-ऑफ इंडिकेटर, पावर-ऑन से लैस है
इंटरलॉक सुरक्षा, और सुरक्षित अर्थिंग उपाय।
आंदोलन नियंत्रण: नियंत्रण प्रणाली मुख्य रूप से दरवाजे के ऊपर-नीचे आंदोलन को नियंत्रित करती है,
डोर कम्प्रेशन, और डोर इन-आउट मूवमेंट।साथ ही आंदोलन जरूरी हैं
ऑपरेशन सुरक्षा सुनिश्चित करने के लिए जुड़ा हुआ है।
2.7 गर्म हवा परिसंचारी प्रणाली:
यह मुख्य रूप से भट्ठी में दो केन्द्रापसारक पंखे और एक एयर गाइड प्लेट से बना होता है।
हीटिंग तत्व द्वारा उत्सर्जित गर्मी समान रूप से प्रभावी कार्य करने के लिए उड़ा दी जाती है
पवन गाइड प्लेट के माध्यम से परिसंचारी पंखे द्वारा क्षेत्र।एयर गाइड प्लेट बनाई जाती है
1Cr18Ni9 का, और पंखा और शाफ्ट 1Cr18Ni9Ti से बने हैं।सुनिश्चित करने के लिए
बीयरिंगों का सामान्य उपयोग, शीतलन विधि वायु शीतलन है।
गाइड डिवाइस: यह मुख्य रूप से भट्ठी में परिसंचारी पंखे द्वारा उत्पन्न हवा को प्रसारित करता है
गाइड प्लेट की दिशा में भट्ठी में प्रभावी ढंग से, ताकि हवा को अंदर किया जा सके
भट्ठी तेजी से संवहन उत्पन्न करती है, ताकि तापमान के लक्ष्य को प्राप्त किया जा सके
एकरूपता।विंड गाइड प्लेट और फ्रेमवर्क की सामग्री सभी 304 से बनी है
स्टेनलेस स्टील प्लेट।एयर गाइड प्लेट और फ्रेमवर्क एक में जुड़े हुए हैं
उच्च तापमान के तहत एयर गाइड प्लेट के मुक्त विस्तार को सुनिश्चित करने के लिए चलने योग्य तरीका,
और यह मरम्मत और रखरखाव के लिए सुविधाजनक है।
3.मुख्य तकनीकी पैरामीटर
| नहीं। | वस्तु | तकनीकी मापदंड |
| 1 | मूल्यांकित शक्ति | 105KW+5% (1-100%) समायोज्य |
| 2 | बिजली की आपूर्ति | 380 वी, 3 पी, 50 हर्ट्ज |
| 3 | रेटेड तापमान |
650 ℃ (सामान्य कामकाजी तापमान: 400 ℃) |
| 4 | नियंत्रण क्षेत्र | 1 क्षेत्र |
| 5 | प्रभावी कार्य आकार | 2500 × 1300 × 1100 मिमी (एल × डब्ल्यू × एच) |
| 6 | ताप तत्व कनेक्शन | Ｙ |
| 7 | तापमान एकरूपता | ± 5 ℃ |
| 8 | तापमान माप सटीकता | ± 2 ℃ |
| 9 | खाली भट्टी बिजली की खपत | ≤18% |
| 10 | तापमान नियंत्रण विधि | एससीआर, पीआईडी नियामक;अधिक तापमान अलार्म के साथ हुआबैंग तापमान नियंत्रक; |
| 11 | भट्ठी की सतह के तापमान में वृद्धि | <45 ℃ |
| 12 | गर्म करने वाला तत्व | 0Cr25AL5 |
| 13 | लोड करने की विधि | बोगी पर उत्पाद लोड किया जाता है, और फिर बोगी भट्टी में चली जाती है |
| 14 | भट्टी का अस्तर | मानक आग रोक फाइबर |
| 15 | भट्ठी का दरवाजा खोलने की विधि | विद्युत लहरा ऊपर-नीचे, वसंत द्वारा सील |
| 16 | बोगी मूविंग विधि | 2.2KW साइक्लोइडल पिन गियर स्पीड रिड्यूसर द्वारा |
| 17 | घूमता हुआ पंखा | 2.2KW एयर कूलिंग केन्द्रापसारक प्रशंसक, 2 सेट |
| 18 | एयर गाइड प्लेट | 304 स्टेनलेस स्टील प्लेट, 2 मिमी |
| 19 | निकास पाइप | भट्ठी के शीर्ष पर φ89mm स्टेनलेस स्टील निकास पाइप के दो टुकड़े स्थापित हैं;प्रत्येक निकास पाइप में एक कवर प्लेट होती है, जिसे मैन्युअल रूप से खोला और बंद किया जाता है। |
