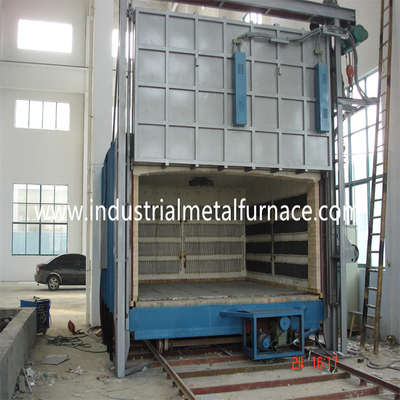

बोगी चूल्हा हीट ट्रीटिंग कार बॉटम फर्नेस
उपकरण इलेक्ट्रिक 1 जोन 2400×1700×1300मिमी
1. कंपनी का परिचय
हमारी कंपनी एक पेशेवर हीट ट्रीट फर्नेस सप्लायर है।हमारे पास विभिन्न हैं
जाल बेल्ट भट्ठी, गड्ढे प्रकार भट्ठी, बिजली जैसे गर्मी उपचार भट्टियां
गर्मी उपचार भट्ठी, गैस से गर्मी का इलाज भट्टियां, बॉक्स प्रकार प्रतिरोध
फर्नेस, स्टील वायर एनीलिंग फर्नेस इत्यादि। कार के नीचे भट्टियों की बात करते हुए,
हमारे पास गैस से चलने वाले प्रकार और विद्युत प्रतिरोध बोगी चूल्हा भट्टियां हैं।भट्ठी
1 दरवाजा प्रकार, या 2 दरवाजा प्रकार हो सकता है।फर्नेस बोगी टिल्टिंग टाइप की भी हो सकती है।
2.मुख्य तकनीकी पैरामीटर
| नहीं। | वस्तु | तकनीकी मापदंड |
| 1 | मूल्यांकित शक्ति | भट्ठी के आकार (1-100%) के आधार पर समायोज्य |
| 2 | बिजली की आपूर्ति | 380 वी, 3 पी, 50 हर्ट्ज |
| 3 | रेटेड तापमान | 650 ℃ |
| 4 | नियंत्रण क्षेत्र | 1 क्षेत्र |
| 5 | प्रभावी कार्य आकार | अनुकूलित |
| 6 | ताप तत्व कनेक्शन | Ｙ |
| 7 | तापमान एकरूपता | ± 10 ℃ |
| 8 | तापमान माप सटीकता | ± 1 ℃ |
| 9 | खाली भट्टी बिजली की खपत | ≤18% |
| 10 | तापमान नियंत्रण विधि | एससीआर, पीआईडी नियामक;संचार के साथ शिमाडेन तापमान नियंत्रक, सेट और भंडारण प्रक्रिया वक्र के साथ 10 इंच की टच स्क्रीन, और ऐतिहासिक डेटा सहेजें और क्वेरी, डाउनलोड करें। |
| 11 | भट्ठी की सतह के तापमान में वृद्धि | <35 ℃ |
| 12 | गर्म करने वाला तत्व | 0Cr25AL5 (बेल्ट सामग्री) |
| 13 | बोगी चूल्हा प्लेट सामग्री | CrMnN गर्मी प्रतिरोधी स्टील, 30 मिमी मोटी |
| 14 | लोड करने की विधि | बोगी पर उत्पाद लोड किया जाता है, और फिर बोगी भट्टी में चली जाती है |
| 15 | भट्टी का अस्तर | मानक आग रोक फाइबर |
| 16 | भट्ठी का दरवाजा खोलने की विधि | 1 टन इलेक्ट्रिक होइस्ट अप-डाउन, स्प्रिंग द्वारा सील |
| 17 | बोगी मूविंग विधि | 3KW साइक्लोइडल पिन गियर स्पीड रिड्यूसर द्वारा |
| 18 | धूआं निकास बंदरगाह | फर्नेस बॉडी की पिछली दीवार पर φ219mm निकास पाइप का एक टुकड़ा स्थापित किया गया है, और खुले आकार समायोज्य है |
2. संरचनात्मक परिचय
बोगी चूल्हा भट्टी मुख्य रूप से भट्टी से युक्त होती है
खोल, अस्तर, भट्ठी दरवाजा और दरवाजा संपीड़न प्रणाली, बोगी और
बोगी कर्षण तंत्र, फर्नेस बॉडी और बोगी के बीच सीलिंग,
ताप तत्व और जुड़नार, तापमान नियंत्रण प्रणाली।
2.1 फरअच्छा शरीर
तनाव से राहत देने वाली कार के नीचे की भट्टी के खोल को स्टील प्लेट से वेल्डेड किया जाता है,
स्टील प्लेट की मोटाई ≥3mm।
2.2परत
क्वेंचिंग कार बॉटम फर्नेस बॉडी एक ऑल-फाइबर सिस्टम के साथ बनाई गई है।
2.3फर्नेस दरवाजा और दरवाजा अप-डाउन सिस्टम
क्वेंचिंग बोगी चूल्हा भट्टी के दरवाजे में सभी फाइबर अस्तर और स्टील शामिल हैं
संरचना आवरण।दरवाजा फ्रेम 10 मिमी स्टील प्लेट से बना है।
ड्राइविंग दरवाजा की विधि:भट्ठी का दरवाजा विद्युत रूप से ऊपर और नीचे की ओर उठा हुआ है
फहराने से।और यह वसंत द्वारा सील कर दिया गया है।
2.4 बोगी, 1 सेट;
2.5 ताप तत्व
हीटिंग तत्व: 0Cr25AL5 प्रतिरोध नालीदार आकार मिश्र धातु प्रतिरोध स्ट्रिप्स
2 साइड की दीवारों में लगे होते हैं।
2.6 विद्युत नियंत्रण प्रणाली
तापमान नियंत्रण:कंट्रोल एक्चुएशन सिस्टम एक बड़ी-शक्ति ट्रिगरिंग है
एक रेडिएटर के साथ पूरा करेंऔर एक एयर कूलिंग सिस्टम।एक एयर स्विच भी है।
हीटिंग लूप सुसज्जित हैएमीटर, वाल्टमीटर, हीटिंग तत्व ऑन-ऑफ के साथ
संकेतक, पावर-ऑन इंटरलॉक सुरक्षा,और सुरक्षित अर्थिंग उपाय।
आंदोलन नियंत्रण: नियंत्रण प्रणाली मुख्य रूप से दरवाजे के ऊपर-नीचे आंदोलन को नियंत्रित करती है,
डोर कम्प्रेशन, और डोर इन-आउट मूवमेंट।साथ ही आंदोलन जरूरी हैं
ऑपरेशन सुरक्षा सुनिश्चित करने के लिए जुड़ा हुआ है।
