एजिंग हीट ट्रीटमेंट इलेक्ट्रिक हीट
एल्यूमीनियम भागों के लिए उपचार भट्ठी
1. आवेदन

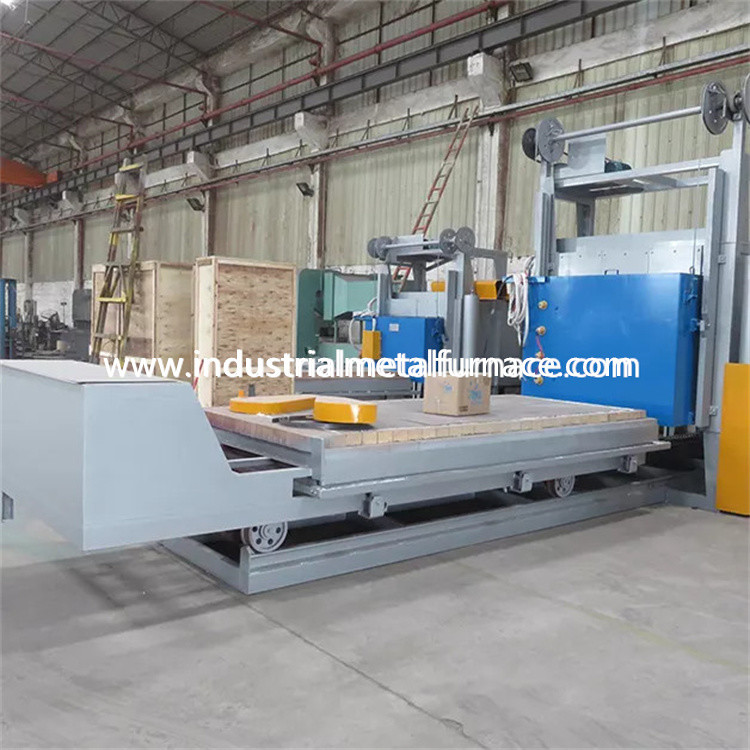

RT3-200-5 कम तापमान बोगी चूल्हा गर्मी उपचार
फर्नेस मुख्य रूप से उम्र बढ़ने के गर्मी उपचार और एल्यूमीनियम उत्पादों की एनीलिंग के लिए प्रयोग किया जाता है।
2. संरचनात्मक परिचय
RT3-200-5 हीट ट्रीटमेंट फर्नेस में मुख्य रूप से फर्नेस शामिल है
खोल, अस्तर, भट्ठी दरवाजा और दरवाजा उठाने तंत्र, भट्ठी दरवाजा
संपीड़न तंत्र, बोगी और ड्राइंग तंत्र, के बीच सील
भट्ठी शरीर और बोगी, हीटिंग तत्व और निश्चित उपकरण, परिसंचारी
प्रशंसक और भट्ठी तापमान स्वचालित नियंत्रण प्रणाली।
2.1 फरनेसशंख
विद्युत ताप उपचार भट्टी निर्माता सतह स्टील संरचना से बना है
10-12 # सेक्शनल स्टील और 4 मिमी स्टील प्लेट्स से।साइड पिलर और बैक
खंभे सेक्शनल स्टील से बने होते हैं, और सेक्शनल स्टील के साथ मजबूत होते हैं
ब्रेसिंग।भट्ठी की बाहरी दीवार को प्राइमर की 2 परतों से रंगा गया है,
और कोटिंग पेंट की 2 परतें।भट्ठी का मुख्य भाग गर्मी से रंगा हुआ है
प्रतिरोधी पेंट।
2.2 अस्तर
होलसेल बोगी चूल्हा भट्टी बॉडी एक ऑल-फाइबर सिस्टम के साथ बनाई गई है।
उपयोग की जाने वाली अस्तर सामग्री उच्च गुणवत्ता वाले मानक फाइबर है जो गोल स्टील भागों द्वारा तय की जाती है।
एल्यूमीनियम फाइबर ब्लॉकों में पूर्व-संपीड़ित होते हैं (संपीड़न गुरुत्वाकर्षण:
≥230 किग्रा / एम 3) और फिर गोल स्टेनलेस स्टील भागों द्वारा भट्ठी के शरीर के लिए तय किया गया।
इस अपवर्तक अस्तर संरचना में कम गर्मी चालकता के फायदे हैं,
मजबूत विरोधी सदमे क्षमता, और विरोधी क्षरण।अस्तर की कुल मोटाई होती है
260 मिमी।सिलिकेट एल्यूमीनियम फाइबर 950 ℃ के अधिकतम तापमान का प्रतिरोध करता है।
दुर्दम्य फाइबर लुयांग, शेडोंग से बनाया गया है।

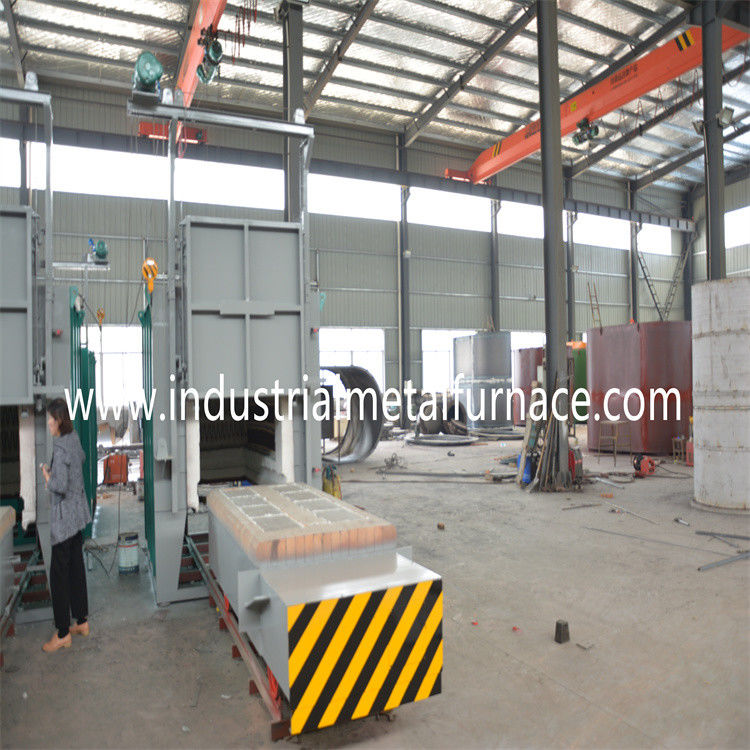

2.3 फर्नेस दरवाजा और दरवाजा अप-डाउन सिस्टम, भट्ठी दरवाजा सील तंत्र
उच्च तापमान बोगी चूल्हा भट्ठी के दरवाजे में सभी फाइबर अस्तर शामिल हैं
और इस्पात संरचना आवरण।दरवाजा फ्रेम 10 मिमी स्टील प्लेट से बना है।
दरवाजा भट्ठी के समान उच्च गुणवत्ता वाले मानक फाइबर ब्लॉक के साथ बनाया गया है
शरीर।भट्टी की समग्र संरचना गर्म होने पर अपना आकार बनाए रखती है।
ड्राइविंग दरवाजा की विधि:भट्ठी का दरवाजा विद्युत रूप से ऊपर की ओर उठा हुआ है और
फहराने से नीचे।और यह भट्ठी के दरवाजे सेल्फ-वेट द्वारा सील कर दिया गया है।
2.4 बोगी
बोगी में बोगी फ्रेम, बोगी सरफेस प्लेट, पहिए, रिफ्रैक्टरी शामिल हैं
ब्रिकलेइंग बॉडी, बोगी ड्राइविंग मैकेनिज्म।
बोगी संरचना: बोगी फ्रेम 14# बीम और 10 मिमी स्टील प्लेट्स से बना है।
बोगी पूर्ण भार पर बिना विरूपण के लंबे समय तक काम कर सकती है।
पहिया: पहियों को ZG55 # स्टील कास्टिंग से बनाया गया है।ट्रांसमिशन शाफ्ट
45# स्टील से बना है, और यह हीट ट्रीटेड है।संचरण असर का है
वजन सहन करने के लिए भारी प्रकार के खंभे।कुल 3 जोड़ी पहिए हैं,
और प्रत्येक पहिया 300 मिमी व्यास का है।
ब्रिकलेइंग बॉडी: बोगी को भारी उच्च एल्यूमिना के संयोजन से बनाया गया है
आग रोक ईंटें, हल्की आग रोक ईंटें, और गर्मी संरक्षण ईंटें।प्रभावित
भागों और भार वहन करने वाले क्षेत्र को विशेष रूप से भारी प्रकार के उच्च एल्यूमीनियम के साथ ब्रिकेट किया जाता है
आग रोक ईंटें।दुर्दम्य अस्तर विस्तार के लिए खाली स्थान भी बचा है
गर्म होने पर।
बोगी ड्राइविंग मैकेनिज्म: बोगी मूविंग मैकेनिज्म सेल्फ-वॉकिंग मोड को अपनाता है,
और यह रेड्यूसर द्वारा भट्टी के चूल्हे से अंदर और बाहर जाता है।बोगी आंदोलन
स्थिर और विश्वसनीय है।
सीलिंग: भट्ठी के डिजाइन में सीलिंग एक बहुत ही महत्वपूर्ण कड़ी है।इसका सीधा प्रभाव पड़ता है
भट्ठी में तापमान की एकरूपता और भट्ठी की सेवा जीवन।पर
एक ही समय में, ऊर्जा की खपत और की गर्मी उपचार गुणवत्ता
वर्कपीस भी बहुत प्रभावित होते हैं।
फर्नेस डोर और फर्नेस बॉडी और बोगी के बीच की सील अधिक महत्वपूर्ण है।
भट्ठी के दरवाजे और भट्ठी के शरीर के बीच की सील वसंत संपीड़न संरचना को गोद लेती है।
बोगी और फर्नेस बॉडी के बीच की सील विशेष आकार की ईंट और फाइबर की सील होती है
कपास ब्लॉक।
2.5 ताप तत्व
ताप तत्व: 0Cr25AL5 प्रतिरोध सर्पिल-आकार मिश्र धातु प्रतिरोध स्ट्रिप्स हैं
दो ओर की दीवारों में लगा हुआ।प्रतिरोध स्ट्रिप्स विशेष सांचों के माध्यम से निर्मित होते हैं,
और चीनी मिट्टी के बरतन कीलों द्वारा भट्टी की दीवार में स्थापित किया जाता है।और एक चीनी मिट्टी के बरतन गैसकेट है
शॉर्ट-सर्किट से बचने के लिए फाइबर दीवार और प्रतिरोध स्ट्रिप्स के बीच।3 हीटिंग हैं
क्षेत्र।सभी लीड-आउट कंडक्टर बार φ16 0Cr25AL5 सामग्री से बने होते हैं।
2.6 विद्युत नियंत्रण प्रणाली
तापमान नियंत्रण: उम्र बढ़ने की गर्मी उपचार भट्ठी नियंत्रित करने के लिए बुद्धिमान तापमान नियंत्रक को गोद लेती है
तापमान जिसमें आदर्श पीआईडी पैरामीटर की गणना करने के लिए स्व-ट्यूनिंग फ़ंक्शन है
और एक तापमान स्थिरता प्राप्त करें।तापमान नियंत्रक के कार्य हैं
अधिक तापमान अलार्म और थर्मल युगल टूटना संरक्षण।
लिंकेज को नियंत्रित करने के लिए धातु के लिए हीट ट्रीट फर्नेस में 3 तापमान नियंत्रण क्षेत्र हैं
बीचतापमान और मोटर आंदोलनों।प्रत्येक जोन एक अधिक तापमान अलार्म के साथ सेट है।
कंट्रोल एक्चुएशन सिस्टम एक बड़ी-शक्ति ट्रिगर है जो एक रेडिएटर के साथ पूरा होता है और
एक वायु शीतलन प्रणाली।एक एयर स्विच भी है।हीटिंग लूप एमीटर से लैस है,
वाल्टमीटर, हीटिंग एलिमेंट ऑन-ऑफ इंडिकेटर, पावर-ऑन इंटरलॉक प्रोटेक्शन और सेफ अर्थिंग
पैमाने।
मूवमेंट कंट्रोल: कंट्रोल सिस्टम मुख्य रूप से डोर अप-डाउन मूवमेंट, डोर को नियंत्रित करता है
संपीड़न, और दरवाजा अंदर-बाहर आंदोलन।साथ ही आंदोलनों से अनिवार्य रूप से जुड़ा हुआ है
संचालन सुरक्षा सुनिश्चित करें।
2.7 गर्म हवा परिसंचारी प्रणाली:
यह मुख्य रूप से भट्ठी में तीन केन्द्रापसारक प्रशंसकों और एयर गाइड प्लेट से बना है।गर्मी
हीटिंग तत्व द्वारा उत्सर्जित परिसंचारी द्वारा प्रभावी कार्य क्षेत्र में समान रूप से उड़ाया जाता है
पवन गाइड प्लेट के माध्यम से पंखा।एयर गाइड प्लेट 1Cr18Ni9 से बनी है, और पंखा और
शाफ्ट 1Cr18Ni9Ti से बना है।बीयरिंगों के सामान्य उपयोग को सुनिश्चित करने के लिए, शीतलन
विधि वायु शीतलन है।
2.8 गाइडिंग डिवाइस
यह मुख्य रूप से भट्ठी में परिसंचारी पंखे द्वारा उत्पन्न हवा को प्रभावी ढंग से प्रसारित करने के लिए है
भट्टी में विक्षेपक की दिशा, ताकि भट्टी में हवा का उत्पादन तेजी से हो सके
संवहन, ताकि समान तापमान के उद्देश्य को प्राप्त किया जा सके।वायु झुकानेवाला की सामग्री
और ढांचा सभी 304 स्टेनलेस स्टील प्लेट से बना है।एयर डिफ्लेक्टर और फ्रेमवर्क हैं
उच्च तापमान के तहत वायु विक्षेपक के मुक्त विस्तार को सुनिश्चित करने के लिए जंगम रूप से जुड़ा हुआ है और
मरम्मत और रखरखाव की सुविधा।
3.मुख्य तकनीकी पैरामीटर
| नहीं। | वस्तु | तकनीकी मापदंड |
| 1 | मूल्यांकित शक्ति | 200KW (1-100%) समायोज्य |
| 2 | बिजली की आपूर्ति | 480 वी, 3 पी, 60 हर्ट्ज; |
| 3 | रेटेड तापमान |
500 ℃ (सामान्य कार्य तापमान: 450 ℃) |
| 4 | खाली भट्ठी का तापमान बढ़ने की गति | ≤0.8h 450 ℃ तक गर्म करना |
| 5 | नियंत्रण क्षेत्र | 3 जोन |
| 6 | तापमान नियंत्रण विधि | चांगझौ Huibang तापमान नियंत्रक, संचार के साथ टच स्क्रीन, तापमान अलार्म से अधिक; |
| 7 | प्रभावी कार्य आकार | 3650 × 1820 × 1820 मिमी (एल × डब्ल्यू × एच) |
| 8 | ताप तत्व कनेक्शन | हाँ |
| 9 | गर्म करने वाला तत्व | 0Cr25AL5 (पट्टी) |
| 10 | बोगी सतह प्लेट | CrMnN गर्मी प्रतिरोधी स्टील, 30 मिमी मोटी |
| 11 | तापमान माप सटीकता | ± 1 ℃ |
| 12 | खाली भट्टी बिजली की खपत | ≤18% |
| 13 | भट्ठी का दरवाजा खोलने की विधि | 1ton इलेक्ट्रिक होइस्ट अप-डाउन, फर्नेस डोर सेल्फ-वेट द्वारा सील किया गया |
| 14 | बोगी मूविंग विधि | 3KW साइक्लोइडल पिन गियर स्पीड रिड्यूसर भट्टी के अंदर और बाहर चलता है |
| 15 | घूमता हुआ पंखा | 7.5KW एयर कूलिंग सेंट्रीफ्यूगल फैन, 3 सेट |
| 16 | एयर गाइड प्लेट | 304 एसएस प्लेट, 2 मिमी मोटी |
| 17 | भार क्षमता | 907 किग्रा |
