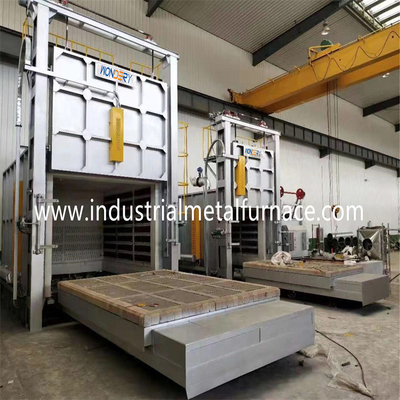

मध्यम आकार की इलेक्ट्रिक ट्रॉली कार बॉटम फर्नेस, हीट ट्रीटिंग फर्नेस

1 अवलोकन

  यह इलेक्ट्रिक हीट ट्रीटमेंट फर्नेस एक कार बॉटम फर्नेस है, जिसका इस्तेमाल मुख्य रूप से तनाव से राहत, धातु और मिश्र धातु के हिस्सों को हवा में गर्म करने और गर्म करने के लिए किया जाता है।

2.इलेक्ट्रिक फर्नेस की लागू काम करने की स्थिति

2.1 ऊंचाई 1000 मीटर से अधिक नहीं होगी।

2.2 परिवेश का तापमान 5-40 ℃ की सीमा में है।

2.3 उपयोग क्षेत्र में मासिक औसत सापेक्ष आर्द्रता 90% से अधिक नहीं होगी।

2.4 कोई प्रवाहकीय धूल, विस्फोटक गैस और संक्षारक गैस नहीं है जो धातु और इन्सुलेशन को गंभीर रूप से नुकसान पहुंचा सकती है।

2.5 कोई स्पष्ट कंपन और अशांति नहीं है।

3. एमऐन पैरामीटर

3.1 रेटेड पावर 250KW + 10%

3.2 रेटेड वोल्टेज 380V, 3-चरण, 50 हर्ट्ज

3.3 रेटेड तापमान 950 ℃

3.4 नियंत्रण क्षेत्रों की संख्या: 2 क्षेत्र;

3.5 प्रभावी कार्य आकार 3000 × 1600 × 1400 मिमी (एल, डब्ल्यू, एच);

3.6 ताप तत्व कनेक्शन विधि: वाई;

भट्ठी के तापमान की 3.7 एकरूपता: ≤± 10 ℃

3.8 तापमान नियंत्रण सटीकता ± 2 ℃

3.9 खाली भट्टी का तापमान ≤ 2.5h बढ़ जाता है

3.10 खाली भट्टी हानि शक्ति ≤ 18%

3.11 तापमान नियंत्रण प्रपत्र: थाइरिस्टर, पीआईडी ​​​​नियंत्रण

3.12।ट्रॉली चलती गति ~ 5 ~ 6 मी / मिनट

3.13।बाहरी भट्टी की दीवार का तापमान वृद्धि ≤ 45 ℃

4. संरचनात्मक विशेषताएं

इलेक्ट्रिक रेजिस्टेंस बोगी चूल्हा भट्टी मुख्य रूप से फर्नेस शेल, फर्नेस लाइनिंग, फर्नेस डोर डिवाइस, ट्रॉली डिवाइस, इलेक्ट्रिक हीटिंग एलिमेंट्स और इलेक्ट्रिकल कंट्रोल से बनी होती है।

4.1 कार के नीचे की भट्टी के खोल को एक मजबूत फ्रेम संरचना बनाने के लिए सेक्शन स्टील और स्टील प्लेट के साथ वेल्डेड किया जाता है।

4.2 भट्ठी की परत, छत और किनारे पूर्ण फाइबर संरचना को अपनाते हैं और एल्यूमीनियम सिलिकेट आग रोक फाइबर सुई छिद्रित कंबल के साथ टुकड़े टुकड़े होते हैं। यह संरचना न केवल भट्ठी के शरीर की ऊंचाई को कम करती है, भट्ठी की जगह को कम करती है, ऊर्जा की खपत को कम करती है, कम करती है उत्पादन लागत, लेकिन यह भी विद्युत भट्टी के सेवा जीवन को बढ़ाता है।

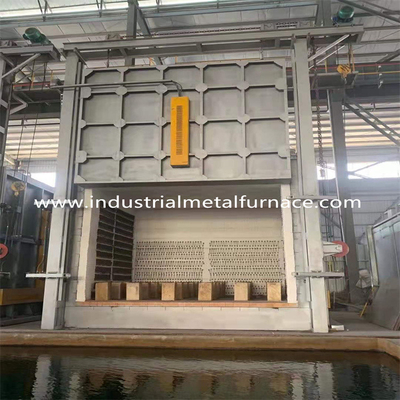

4.3 इलेक्ट्रिक रेजिस्टेंस बोगी चूल्हा फर्नेस डोर डिवाइस फर्नेस डोर, फर्नेस डोर हिंज मैकेनिज्म और फर्नेस डोर प्रेसिंग डिवाइस से बना है।

भट्ठी के दरवाजे के खोल को सेक्शन स्टील और स्टील प्लेट द्वारा एक दृढ़ फ्रेम में वेल्डेड किया जाता है, जो दुर्दम्य फाइबर दबाने वाले मॉड्यूल के साथ खड़ी होती है। भट्ठी के दरवाजे और भट्ठी के दरवाजे की अंतिम दीवार और ट्रॉली के सामने के चेहरे के बीच की सील नरम होती है। भट्ठी में गर्म गैस के अतिप्रवाह को प्रभावी ढंग से रोकने के लिए सीलिंग।

भट्ठी के दरवाजे को उठाने के लिए इलेक्ट्रिक लिफ्टिंग डिवाइस को अपनाया जाता है, जो मुख्य रूप से फर्नेस डोर फ्रेम, फर्नेस डोर लिफ्टिंग बीम, इलेक्ट्रिक होइस्ट, पुली, पुली शाफ्ट और अन्य भागों से बना होता है।भट्ठी के दरवाजे को उठाना और कम करना मुख्य रूप से विद्युत लहरा के सकारात्मक और नकारात्मक घुमाव से प्रेरित होता है। भट्ठी के दरवाजे को उठाने के लिए बिजली का लहरा भी एक ब्रेक डिवाइस से सुसज्जित होता है, जो भट्ठी के दरवाजे की जड़ता के कारण होने वाले विस्थापन को प्रभावी ढंग से रोक सकता है। जब यह उठता या गिरता है।

4.4 ट्रॉली खोल वेल्डिंग सेक्शन स्टील द्वारा बनाया गया है और अंदर आग रोक ईंटों के साथ बनाया गया है।भट्ठी के अस्तर की संरचनात्मक ताकत को बढ़ाने के लिए आसानी से टकराए हुए हिस्सों और लोड-असर वाले हिस्सों को भारी आग रोक ईंटों (चिनाई के दौरान मिट्टी में उच्च तापमान बांधने की मशीन के साथ मिश्रित) के साथ बनाया जाता है। ट्रॉली की यात्रा कर्षण संरचना को गोद लेती है, और यात्रा पहिया रेल पर चलने के लिए रेड्यूसर के ट्रांसमिशन स्प्रोकेट द्वारा संचालित होता है। ट्रॉली सील विशेष आकार की ईंट और फाइबर कपास के बीच नरम सील को गोद लेती है।

4.5 गर्मी उपचार के लिए बोगी चूल्हा भट्टी की निचली प्लेट CrMnN गर्मी प्रतिरोधी स्टील कास्टिंग, सामान्य तापमान ≤ 950 ℃ को गोद लेती है।यह उपयोग में कोई विरूपण, ऑक्सीकरण और क्रैकिंग सुनिश्चित कर सकता है, और वर्कपीस पर ऑक्साइड को ट्रॉली पर ईंट नाली में इलेक्ट्रिक हीटिंग तत्व पर गिरने से रोक सकता है।

4.6 विद्युत भट्टी का ताप तत्व लोहे के क्रोमियम एल्यूमीनियम (0Cr25Al5) उच्च तापमान प्रतिरोधी प्रतिरोध तारों को गोद लेता है, जो एक सर्पिल आकार में घाव होता है और भट्ठी के दोनों किनारों पर और ट्रॉली पर स्थापित होता है।हीटिंग तत्व सर्पिल प्रतिरोध तार हीटिंग मोड को गोद लेता है।

4.7 विद्युत नियंत्रण: तापमान नियंत्रण पाश द्विदिश थाइरिस्टर पावर विनियमन ट्रिगर को गोद लेता है, और तापमान नियंत्रक स्थिर वर्तमान और ऊर्जा की बचत के उद्देश्य को प्राप्त करने के लिए शंघाई गुओलोंग तापमान नियंत्रक को गोद लेता है।तापमान नियंत्रण प्रणाली दो ज़ोन नियंत्रण को अपनाती है। प्रत्येक ज़ोन में प्रत्येक भट्टी का तापमान वृद्धि वक्र शंघाई दहुआ रिकॉर्डर द्वारा दर्ज किया जाता है।
