1. आवेदन
टिल्टिंग प्रकार की बोगी चूल्हा भट्टी का उपयोग मुख्य रूप से शमन, एनीलिंग, उच्च क्रोमियम और उच्च मैंगनीज स्टील कास्टिंग, गांठदार कच्चा लोहा, रोल, स्टील बॉल, 45 स्टील, स्टेनलेस स्टील और विभिन्न यांत्रिक भागों के ताप उपचार के लिए किया जाता है।

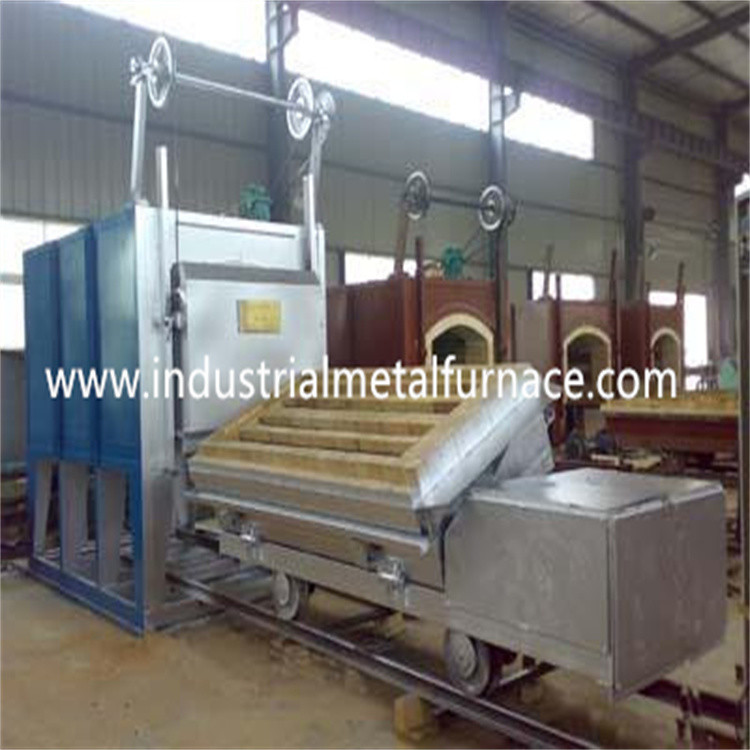

RT3 सीरीज़ टर्नओवर टिल्टिंग टाइप ट्रॉली इलेक्ट्रिक रेजिस्टेंस हीट ट्रीटमेंट फर्नेस एक मानक ऊर्जा-बचत आवधिक संचालन भट्टी है जिसमें सुपर ऊर्जा-बचत संरचना और 30% की बिजली की बचत होती है। ट्रॉली टक्कर-रोधी सीलिंग ईंट, स्वचालित पलट तंत्र, स्वचालित सीलिंग ट्रॉली को अपनाती है। भट्ठी दरवाजा, और एकीकृत रेल कनेक्शन।इसे नींव स्थापना की आवश्यकता नहीं है।इसका उपयोग तब किया जा सकता है जब इसे क्षैतिज जमीन पर रखा जाता है और नींव पैड लोहे या विस्तार पेंच के साथ तय किया जाता है।
2. तकनीकी पैरामीटर
| नमूना | रेटेड पावर (किलोवाट) | रेटेड तापमान (℃) | रेटेड वोल्टेज (वी) | चरण संख्या | कार्य क्षेत्र का आकार (मिमी) | अधिकतम भार (किग्रा) | वजन (किग्रा) |
| RT2-65-9 | 65 | 950 | 380 | 3 | 1100*550*450 | 1000 | 3500 |
| RT2-105-9 | 150 | 950 | 380 | 3 | 1500*800*600 | 2500 | 5200 |
| RT2-180-9 | 180 | 950 | 380 | 3 | 2100*1050*750 | 5000 | 9800 |
| RT2-320-9 | 320 | 950 | 380 | 3 | 3000*1350*950 | 12000 | 18000 |
नोट: हमारी कंपनी प्रत्येक ग्राहक के लिए भट्ठी के काम के आकार को अनुकूलित करने में सक्षम है।
3. संरचना परिचय
विद्युत भट्टी की इस श्रृंखला के खोल को स्टील प्लेट और सेक्शन स्टील से वेल्डेड किया जाता है, और भट्ठी के शरीर के नीचे ट्रॉली लाइट रेल से जुड़ा होता है।उपयोगकर्ताओं को बुनियादी स्थापना की आवश्यकता नहीं है, लेकिन केवल इसे समतल सीमेंट की जमीन पर रखने की आवश्यकता है।
फर्नेस लाइनिंग फर्नेस लाइनिंग के रूप में हल्की आग रोक ईंट को गोद लेती है, जो पारंपरिक ईंट भट्टी की तुलना में लगभग 30% ऊर्जा बचाती है।थर्मल इन्सुलेशन सामग्री के रूप में लंबे फाइबर कांटेदार कंबल, डायटोमाइट ईंट और वर्मीक्यूलाइट पाउडर का उपयोग किया जाता है।भट्ठी का मुंह ट्रॉली की सतह पर भारी टक्कर-रोधी ईंट और भारी उच्च एल्यूमीनियम विरोधी दबाव ईंट को गोद लेता है।इलेक्ट्रिक भट्टी बॉडी और ट्रॉली के बीच भूलभुलैया दुर्दम्य चिनाई के अलावा, स्वयं अभिनय सीलिंग तंत्र का उपयोग गर्मी विकिरण और विद्युत भट्टी के संवहन हानि को कम करने और भट्ठी के तापमान की एकरूपता में सुधार करने के लिए भी किया जाता है।
हीटिंग तत्व उच्च तापमान प्रतिरोध मिश्र धातु के तार से सर्पिल आकार में घाव होता है, जिसे भट्ठी की तरफ, भट्ठी के दरवाजे, पीछे की दीवार और ट्रॉली वायर बिछाने वाली ईंट पर वितरित किया जाता है, और राष्ट्रीय मानक सॉकेट ईंट के साथ तय किया जाता है।
वर्कपीस को ले जाने के लिए ट्रॉली एक दबाव और उच्च तापमान प्रतिरोधी कास्ट स्टील फर्नेस बॉटम प्लेट से लैस है।
फर्नेस डोर डिवाइस फर्नेस डोर, फर्नेस डोर लिफ्टिंग मैकेनिज्म और फर्नेस डोर प्रेसिंग डिवाइस से बना होता है।
ट्रॉली फ्रेम वेल्डिंग सेक्शन स्टील द्वारा बनाई गई है, और इसकी कठोरता पूर्ण भार के तहत कोई विरूपण सुनिश्चित नहीं करती है।
पलटने वाला हाइड्रोलिक तंत्र: हाइड्रोलिक पावर पलटने वाला तंत्र मोटर, प्लंजर पंप, सोलनॉइड वाल्व और हाइड्रोलिक तेल सिलेंडर से बना होता है।नियंत्रण कैबिनेट को इलेक्ट्रिक बटन द्वारा नियंत्रित किया जाता है, और सुविधाजनक उपयोग सुनिश्चित करने के लिए विरोधी उलटा उपकरण स्थापित किया जाता है।
नोट: गर्मी उपचार प्रणाली के लिए भट्टी ऊर्जा की बचत फाइबर कपास को भट्ठी की परत के रूप में अपनाती है, और ऊर्जा की बचत प्रभाव अधिक स्पष्ट है, लगभग 30% तक।
