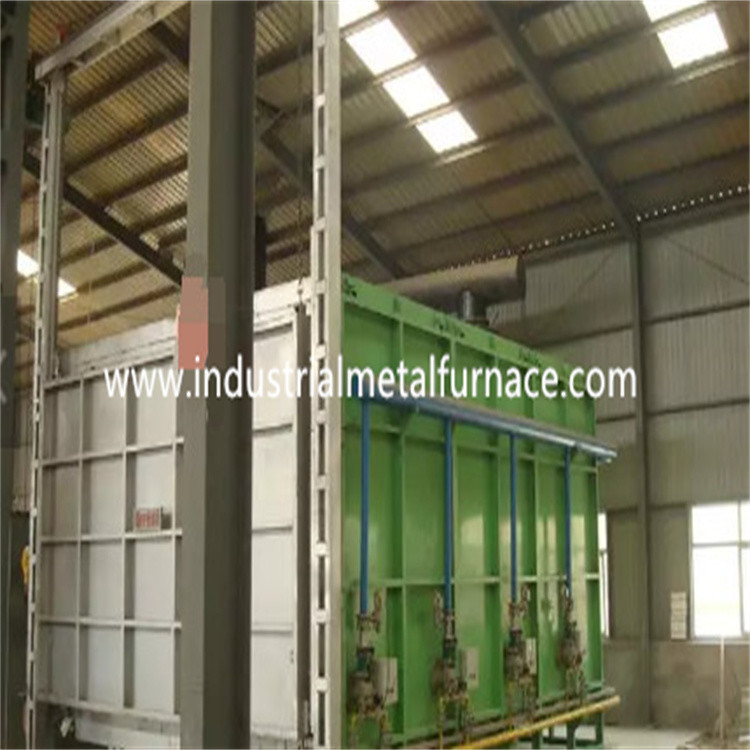

टेंपरिंग क्वेंचिंग और प्रीहीटिंग के लिए डबल हेड ट्रॉली हीट ट्रीटमेंट फर्नेस

1. आवेदन

डबल हेड ट्रॉली प्रतिरोध भट्टी का उपयोग विभिन्न धातु भागों और सामग्रियों के तड़के, शमन, प्रीहीटिंग और अन्य ताप उपचार के लिए किया जा सकता है।

2.विशेषताएँ

  गर्मी उपचार के लिए डबल हेड ट्रॉली प्रतिरोध भट्टी में निम्नलिखित विशेषताएं हैं।

2.1 विद्युत प्रतिरोध भट्ठी भट्ठी के तापमान को समान बनाने और वर्कपीस को समान रूप से गर्म करने के लिए गर्म हवा परिसंचरण उपकरण से सुसज्जित है।

2.2 इलेक्ट्रिक भट्टी में बड़ी लोडिंग क्षमता और उच्च उत्पादकता है।यह विभिन्न प्रकार के भागों के तड़के, शमन और प्रीहीटिंग के लिए उपयुक्त है।

2.3 फर्नेस लाइनिंग फर्नेस बॉडी के थर्मल इन्सुलेशन प्रदर्शन को बेहतर बनाने, ऊर्जा बचाने और उत्पादन लागत को कम करने के लिए पूर्ण फाइबर संरचना को गोद लेती है।

2.4 भट्टी में सुविधाजनक चार्जिंग और अच्छी परिचालन स्थिति है।

2.5 भट्टी का दरवाजा आगे और पीछे के दोहरे उद्घाटन प्रकार का है, और दो लोडिंग ट्रॉलियां ऊर्जा बचाने और दक्षता में सुधार करने के लिए काम करती हैं, जो संचालित करने के लिए सुविधाजनक है।

2.6 इलेक्ट्रिक भट्टी इंटरलॉकिंग प्रोटेक्शन डिवाइस से लैस है, जो गलत संचालन के कारण होने वाले दोषों और दुर्घटनाओं को रोक सकती है।

2.7 कोई पर्यावरण प्रदूषण और अच्छे पर्यावरणीय लाभ नहीं।

3. संरचना लाभ

इलेक्ट्रिक रेजिस्टेंस हीट ट्रीटमेंट ओवन की इस श्रृंखला के खोल को स्टील प्लेट और सेक्शन स्टील से वेल्डेड किया गया है, और वायुमंडलीय भट्टी के निचले हिस्से को ट्रॉली लाइट रेल से जोड़ा गया है।उपयोगकर्ताओं को बुनियादी स्थापना की आवश्यकता नहीं है, लेकिन केवल इसे समतल सीमेंट की जमीन पर रखने की आवश्यकता है।

गर्मी उपचार के लिए डबल हेड ट्रॉली प्रतिरोध भट्टी का अस्तर पूर्ण फाइबर संरचना को अपनाता है, जो ईंट भट्टी की तुलना में लगभग 50% ऊर्जा बचाता है।यह 300 × 300 × 300 मिमी संपीड़ित फाइबर मॉड्यूल बनाने के लिए उच्च गुणवत्ता वाले लंबे फाइबर कांटेदार कंबल से बना है, और यह सुनिश्चित करने के लिए संपीड़न प्रक्रिया में आरक्षित है कि मॉड्यूल के निर्माण के बाद, प्रत्येक सिरेमिक फाइबर ब्लॉक अलग-अलग दिशाओं में फैलता है, इसलिए कि मॉड्यूल बिना किसी अंतराल के पूरी तरह से निचोड़ा जाता है, ताकि अच्छी गर्मी इन्सुलेशन और थर्मल इन्सुलेशन प्रभाव प्राप्त किया जा सके, और उत्पाद का निर्माण सुविधाजनक और तेज़ हो। अन्य उत्पादों की तुलना में, इसमें कम तापीय चालकता, कम गर्मी के फायदे हैं क्षमता, उत्कृष्ट संक्षारण प्रदर्शन, उत्कृष्ट थर्मल स्थिरता, थर्मल शॉक प्रतिरोध और थर्मल इन्सुलेशन, और एंकर फर्नेस बॉडी की ठंडी सतह पर सेट होता है, जो फाइबर की उच्च तापमान ताकत में सुधार करता है।

हीटिंग तत्व पट्टी और सर्पिल आकार में उच्च तापमान प्रतिरोध मिश्र धातु के तार घाव से बना है, जो क्रमशः भट्ठी की तरफ, भट्ठी के दरवाजे, पीछे की दीवार और ट्रॉली तार ईंट पर लटका दिया जाता है, और उच्च एल्यूमीनियम चीनी मिट्टी के बरतन नाखूनों के साथ तय किया जाता है।

वर्कपीस को ले जाने के लिए उच्च शक्ति और उच्च तापमान प्रतिरोधी कास्ट स्टील फर्नेस बॉटम प्लेट को ट्रॉली पर रखा जाता है। वर्कपीस को गर्म करने के बाद उत्पन्न ऑक्साइड स्केल को भट्ठी के नीचे की प्लेट के बीच की खाई के माध्यम से हीटिंग तत्व के आसपास गिरने से रोकने के लिए और नुकसान का कारण बनता है। हीटिंग तत्व, भट्ठी के नीचे की प्लेट और भट्ठी के शरीर के बीच संपर्क प्लग-इन संपर्क को गोद लेता है। सामान्य उपयोग सुनिश्चित करने के लिए, ट्रॉली भट्टी की निचली प्लेट के नीचे ऑक्साइड पैमाने को बार-बार शुद्ध करना आवश्यक है।आम तौर पर, सप्ताह में एक बार शुद्ध करें।शुद्ध करने के दौरान, भट्ठी की निचली प्लेट को उठाएं और संपीड़ित हवा के साथ प्रतिरोध तार के खांचे में ऑक्साइड स्केल को शुद्ध करें।भट्ठी के तार में शॉर्ट सर्किट के कारण ऑक्साइड पैमाने को रोकने के लिए ध्यान दें।

फर्नेस डोर डिवाइस फर्नेस डोर, फर्नेस डोर लिफ्टिंग मैकेनिज्म और फर्नेस डोर प्रेसिंग डिवाइस से बना होता है। फर्नेस डोर के खोल को सेक्शन स्टील और प्लेट द्वारा वेल्डेड किया जाता है, जिसमें एक मजबूत फ्रेम संरचना होती है, जो दुर्दम्य फाइबर प्रेसिंग मॉड्यूल के साथ खड़ी होती है।अच्छा थर्मल इंसुलेशन प्रदर्शन और हल्का वजन होना आवश्यक है। डबल हेड ट्रॉली रेजिस्टेंस फर्नेस डोर का लिफ्टिंग डिवाइस इलेक्ट्रिक डिवाइस को अपनाता है, जो मुख्य रूप से फर्नेस डोर फ्रेम, फर्नेस डोर लिफ्टिंग बीम, रेड्यूसर, स्प्रोकेट, ट्रांसमिशन शाफ्ट और बेयरिंग से बना होता है।भट्ठी के दरवाजे को उठाने से रिड्यूसर पर सकारात्मक और नकारात्मक संचरण होता है। भट्ठी का दरवाजा उठाने वाला रेड्यूसर भी एक ब्रेक डिवाइस से लैस होता है, जो उठाने की प्रक्रिया के दौरान भट्ठी के दरवाजे के विस्थापन को प्रभावी ढंग से रोक सकता है। भट्ठी का दरवाजा दबाने वाला उपकरण घरेलू उन्नत स्प्रिंग लीवर दबाने वाली संरचना को अपनाता है।जब भट्टी को उठाने की आवश्यकता होती है, तो भट्ठी के दरवाजे का स्वयं का वजन लीवर के माध्यम से भट्ठी के दरवाजे को स्वचालित रूप से छोड़ देगा और इसे क्षैतिज रूप से एक निश्चित दूरी से बाहर ले जाएगा और फिर ऊपर उठ जाएगा।जब भट्ठी का दरवाजा जगह पर गिर जाता है, तो वसंत बल भट्ठी के दरवाजे को क्षैतिज रूप से लीवर के माध्यम से दबाने और सील करने की स्थिति में ले जाएगा।इस संरचना का दबाने वाला उपकरण भट्ठी के दरवाजे को घर्षण से मुक्त बनाता है।इसमें अच्छे प्रदर्शन और लंबी सेवा मिशन की विशेषताएं हैं।
