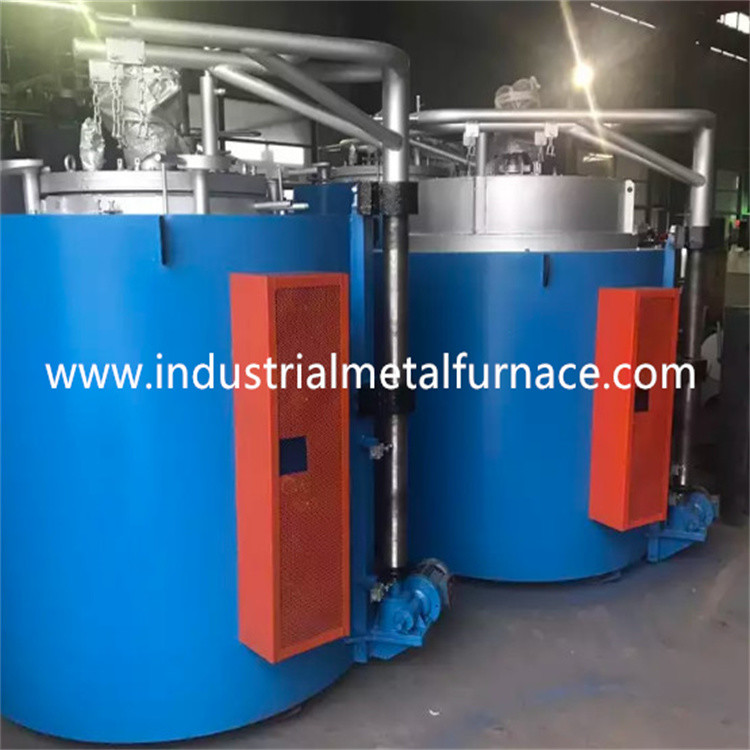

स्वचालित नाइट्रोजन संभावित नियंत्रण के साथ विद्युत प्रतिरोध पिट प्रकार फर्नेस गैस नाइट्राइडिंग फर्नेस
1. आवेदन
RN2-80-6 पिट टाइप नाइट्राइडिंग फर्नेस (बाद में इलेक्ट्रिक फर्नेस के रूप में संदर्भित) की यह श्रृंखला आवधिक इलेक्ट्रिक भट्टियां हैं, जिनका उपयोग कार्बन स्टील, मिश्र धातु स्टील, कच्चा लोहा, पाउडर धातु विज्ञान उत्पादों और अन्य सामग्रियों के गैस सॉफ्ट नाइट्राइडिंग के लिए किया जाता है।इसी समय, कार्बन स्टील भागों के गैस कार्बराइजेशन के लिए हीट ट्रीटमेंट फर्नेस का भी उपयोग किया जाता है।
2.तकनीकी निर्देश
| वस्तु | इकाई | RN2-80-6 |
| रेटेड वोल्टेज | वी | 380 |
| मूल्यांकित शक्ति | किलोवाट | 80 |
| चरणों की संख्या | 3 | |
| आवृत्ति | हर्ट्ज | 50 |
| कनेक्शन विधि | Y Y | |
| वर्किंग टेम्परेचर | ℃ | 650 |
| खाली भट्ठी बिजली की खपत | किलोवाट | ≤18% |
| भार क्षमता | किलोग्राम | 600 |
| प्रभावी कार्य आयाम | मिमी | 900×1000 |
| भट्ठी का वजन | किलोग्राम | 3580 |
| तापमान नियंत्रण | पीआईडी, एससीआर नियंत्रण |
3.सेवा शर्तें
3.1 आंतरिक उपयोग।
3.2 पिट प्रकार की भट्टी का परिवेश तापमान -5 ℃ -40 ℃ की सीमा के भीतर है।
3.3 उपयोग क्षेत्र में मासिक औसत सापेक्षिक आर्द्रता 85% से अधिक नहीं है, और मासिक औसत तापमान 30 ℃ (70 ) से अधिक नहीं है।
3.4 कोई प्रवाहकीय धूल, विस्फोटक गैस और संक्षारक गैस नहीं है जो धातु और इन्सुलेशन को गंभीर रूप से नुकसान पहुंचा सकती है।
3.5 कोई स्पष्ट कंपन और अशांति नहीं।
4. संरचना परिचय
यह पिट टाइप हीट ट्रीटमेंट फर्नेस एक आवधिक ऑपरेशन फर्नेस है, जो फर्नेस बॉडी, सीलिंग सिस्टम और तापमान नियंत्रण प्रणाली से बना है।
पिट टाइप हीट ट्रीटमेंट फर्नेस फर्नेस शेल, फर्नेस लाइनिंग, हीटिंग एलिमेंट्स, मफल टैंक, फर्नेस कवर, फैन, फर्नेस कवर लिफ्टिंग मैकेनिज्म आदि से बना होता है।
भट्ठी खोल: अनुभाग स्टील और स्टील प्लेट से वेल्डेड।फर्नेस कवर के लिफ्टिंग डिवाइस को स्थापित करने के लिए फर्नेस शेल के बाहर एक 14 # चैनल स्टील को वेल्ड किया जाता है।
फर्नेस अस्तर: यह एक मिश्रित संरचना है।दुर्दम्य परत 0.6g / cm3 के विशिष्ट गुरुत्व के साथ प्रकाश दुर्दम्य ईंटों को अपनाती है, और इन्सुलेशन परत एल्यूमीनियम सिलिकेट दुर्दम्य फाइबर को गोद लेती है।भट्ठी के अस्तर की मोटाई 300 मिमी है, जो प्रभावी रूप से ऊर्जा बचा सकती है और खपत को कम कर सकती है।
ताप तत्व: बीजिंग शूगांग द्वारा निर्मित 0cr25al5 उच्च प्रतिरोध मिश्र धातु तार एक सर्पिल आकार में घाव है और भट्ठी के अस्तर के तार बिछाने वाली ईंट पर रखा गया है।हीटिंग को दो तापमान नियंत्रण क्षेत्रों में विभाजित किया गया है।
मफल टैंक: 1Cr18Ni9 गर्मी प्रतिरोधी स्टील का उपयोग वेल्डिंग और मोल्डिंग के लिए किया जाता है, और एस्बेस्टस पैकिंग या "O" प्रकार के सिलिकॉन रबर का उपयोग मफल टैंक और फर्नेस कवर को सील करने के लिए किया जाता है।और सीलिंग रिंग के दीर्घकालिक उपयोग को सुनिश्चित करने के लिए नीचे पानी ठंडा करें।
फर्नेस कवर: इसके पैनल को 35mm A3 स्टील प्लेट से प्रोसेस किया जाता है।भट्ठी कवर इन्सुलेशन बॉक्स स्टेनलेस स्टील गर्मी प्रतिरोधी स्टील के साथ वेल्डेड है और एल्यूमीनियम सिलिकेट फाइबर कपास के साथ अछूता है।धातुओं के ताप उपचार के लिए पिट टाइप फर्नेस के कवर और मफल टैंक को डबल सीलिंग और वाटर कूलिंग द्वारा सील किया जाता है।फर्नेस कवर वाटर-कूल्ड फैन, थ्री होल ड्रिप इंजेक्टर, यू-शेप प्रेशर गेज, एग्जॉस्ट पाइप आदि से लैस है। अमोनिया गैस को थ्री होल ड्रिप द्वारा मफल टैंक के निचले हिस्से में कॉइल तक बढ़ाया जाता है। दबाव स्थिरीकरण, सुखाने और सोलनॉइड वाल्व के माध्यम से पाइपलाइन।
पंखा: यह भट्ठी के कवर पर स्थापित है, और इसके प्ररित करनेवाला 1Cr18Ni9Ti गर्मी प्रतिरोधी स्टील प्लेट के साथ वेल्डेड केन्द्रापसारक प्रशंसक ब्लेड को गोद लेता है, जो गतिशील और स्थिर संतुलन परीक्षणों के बाद इकट्ठे होते हैं।पंखे और शाफ्ट के बीच की सील संयुक्त संरचना को अपनाती है और पानी को ठंडा करती है।
पिट टाइप फर्नेस कवर लिफ्टिंग मैकेनिज्म: फर्नेस कवर को लिफ्टिंग इलेक्ट्रिक लेड स्क्रू लिफ्टिंग मैकेनिज्म द्वारा पूरा किया जाता है।जब फर्नेस कवर को ऊपर उठाने की जरूरत होती है, जब तक मोटर चालू रहती है, फर्नेस कवर धीरे-धीरे ऊपर उठेगा।यदि फर्नेस कवर को कम करने की आवश्यकता है, तो मोटर लीड स्क्रू को नीचे की ओर चालू करें, और फर्नेस कवर को धीरे-धीरे नीचे किया जाएगा।लिफ्टिंग शाफ्ट में दो लिमिट स्विच होते हैं।जब उठाने वाला शाफ्ट बढ़ जाता है, तो खतरनाक संचालन से बचने के लिए निचली सीमा स्विच स्वचालित रूप से बिजली के पंखे की बिजली आपूर्ति को काट देगा;जब भट्ठी के कवर को पर्याप्त रूप से ऊपर उठाया जाता है, तो दुर्घटनाओं से बचने के लिए ऊपरी सीमा स्वचालित रूप से मोटर की बिजली आपूर्ति काट देगी।
तापमान को PID सिलिकॉन नियंत्रित रेक्टिफायर द्वारा नियंत्रित किया जाता है, और तापमान को शंघाई गुओलॉन्ग तापमान नियंत्रक द्वारा नियंत्रित किया जाता है।बड़ी और छोटी शक्ति को समायोजित किया जा सकता है, और तीन-चरण वर्तमान असंतुलन को भी समायोजित किया जा सकता है।शंघाई दहुआ उपकरण तापमान रिकॉर्ड करता है।श्रव्य और दृश्य अलार्म, स्वचालित वर्तमान कट-ऑफ और अन्य कार्यों के साथ नियंत्रण कैबिनेट का एक पूरा सेट भी है।
