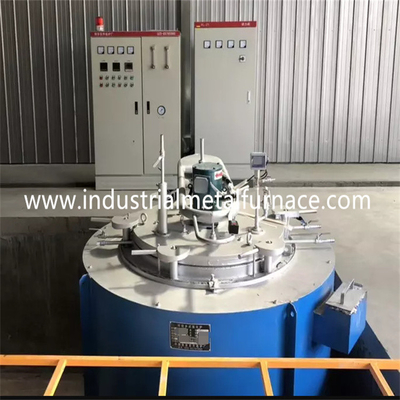

75kW औद्योगिक गर्मी उपचार गड्ढे प्रकार गैस नाइट्राइडिंग भट्ठी
1. आवेदन
75kW गैस नाइट्राइडिंग भट्टियों की यह श्रृंखला आवधिक विद्युत भट्टियां हैं, जिनका उपयोग कार्बन स्टील, मिश्र धातु इस्पात, कच्चा लोहा, पाउडर धातु विज्ञान उत्पादों और अन्य सामग्रियों के गैस नरम नाइट्राइडिंग के लिए किया जाता है।गड्ढे प्रकार नाइट्राइडिंग फर्नेस वैक्यूम प्रकार या गैर-वैक्यूम प्रकार हो सकता है।
2. मुख्य तकनीकी प्रदर्शन
1. रेटेड पावर 75KW
2. प्रभावी कार्य आकार: 800 × 1000 मिमी
3. बिजली आपूर्ति वोल्टेज 380V 50 हर्ट्ज
4. हीटिंग जोन का तापमान नियंत्रण: 2 जोन
5. बिजली चरणों / कनेक्शन विधि की संख्या: वाई;
6. रेटेड तापमान 650 ℃
7. तापमान नियंत्रण मोड पीआईडी नियंत्रण, शंघाई गुओलोंग तापमान नियंत्रक, अति ताप अलार्म के साथ पेपरलेस तापमान रिकॉर्डर;
8. तापमान नियंत्रण सटीकता ± 2 ℃
9. भट्ठी के तापमान की एकरूपता ± 8 ℃
10. खाली भट्ठी बिजली की खपत: ≤ 18%
11. भट्ठी के खोल की बाहरी दीवार का तापमान 45 ℃
12. ताप तत्व: 0Cr25Al5
13. ताप मोड: चार पक्ष
14. अस्तर का रूप: पूर्ण फाइबर संरचना
15. फर्नेस कवर लिफ्टिंग फॉर्म इलेक्ट्रिक स्क्रू लिफ्टिंग
3. संरचना परिचय
यह इलेक्ट्रिक फर्नेस एक आवधिक ऑपरेशन फर्नेस है, जो फर्नेस बॉडी, सीलिंग सिस्टम और तापमान नियंत्रण प्रणाली से बना है।
यह फर्नेस शेल, फर्नेस लाइनिंग, हीटिंग एलिमेंट्स, मफल ट्यूब टैंक, फर्नेस कवर, फैन, फर्नेस कवर लिफ्टिंग मैकेनिज्म आदि से बना है।
वर्कपीस के लिए ग्राहकों की कूलिंग आवश्यकताओं को पूरा करने के लिए, क्विक कूलिंग डिवाइस पिट टाइप हीट ट्रीटमेंट फर्नेस के नीचे एक ब्लोअर स्थापित करता है, और फर्नेस बॉडी के ऊपरी हिस्से पर कई कूलिंग पोर्ट खोलता है।जब इलेक्ट्रिक फर्नेस काम कर रहा हो, तो कूलिंग पोर्ट्स को बंद कर दें।गर्मी विकीर्ण करते समय, विकिरण बंदरगाह और पंखे को खोलें, ताकि भट्ठी में हवा प्रवाहित हो और गर्मी बाहर लाए, ताकि तेजी से ठंडा करने के उद्देश्य को प्राप्त किया जा सके।
4. विद्युत नियंत्रण प्रणाली
तापमान नियंत्रण शंघाई गुओलॉन्ग तापमान नियंत्रक को अपनाता है। इसके उचित मापदंडों को निर्धारित करके, तापमान क्षेत्र नियंत्रण प्राप्त किया जा सकता है।अपने ऑनलाइन सेल्फ-ट्यूनिंग फ़ंक्शन का उपयोग करके, आदर्श तापमान स्थिरता प्राप्त करने के लिए भट्ठी के पीआईडी पैरामीटर की गणना की जा सकती है।
ताप नियंत्रण थाइरिस्टर ट्रिगर प्रकार को अपनाता है।तापमान क्षेत्र में तापमान नियंत्रण का एहसास करने के लिए आउटपुट हीटिंग पावर को बदला जा सकता है।
ताप नियंत्रण सर्किट में तापमान अलार्म सिस्टम से अधिक तापमान;एक निश्चित क्षेत्र में अधिक तापमान के मामले में (अधिक विचलन अलार्म आमतौर पर अपनाया जाता है), मुख्य सर्किट में उच्च-शक्ति संपर्ककर्ता इस क्षेत्र में मुख्य हीटिंग सर्किट को काट देगा।वहीं नाइट्राइडिंग फर्नेस के लिए श्रव्य और दृश्य अलार्म दिया जाएगा।
सभी एसी कॉन्टैक्टर, फास्ट फ़्यूज़, इंटरमीडिएट रिले, ट्रैवल स्विच, ऑपरेशन स्विच, बटन, सिग्नल इंडिकेटर्स और अन्य मुख्य कंट्रोलर डिवाइस, ऑपरेशन और डिस्प्ले डिवाइस देश और विदेश में प्रसिद्ध निर्माताओं द्वारा उत्पादित विश्वसनीय उत्पाद हैं (डेलिक्सी ब्रांड)।करंट और वोल्टेज इंगित करने वाले उपकरणों में संवेदनशील, सटीक, विश्वसनीय और लंबी सेवा जीवन होता है।
विद्युत नियंत्रण कैबिनेट: विद्युत प्रतिरोध गड्ढे प्रकार भट्ठी का कैबिनेट निकाय विद्युत मानकों के अनुसार पेशेवर निर्माताओं द्वारा निर्मित नियंत्रण कैबिनेट को गोद लेता है।कैबिनेट का आकार, संरचना और रंग आमतौर पर देश और विदेश में उपयोग किए जाने वाले मानदंडों का अनुपालन करते हैं, और कैबिनेट में उपकरणों की स्थापना, वायरिंग और पहचान प्रासंगिक मानकों का अनुपालन करती है।
कंट्रोल कैबिनेट से फर्नेस बॉडी के मुख्य सर्किट का कनेक्शन कॉपर कोर इंसुलेटेड वायर को अपनाता है।सभी वायर नंबर की पहचान विशेष वायर नंबर सामग्री से की जानी चाहिए और वायर नंबर गिरने से बचने के लिए औपचारिक रूप से मुद्रित की जानी चाहिए।रखरखाव के दौरान प्रत्येक लाइन के निरीक्षण की सुविधा के लिए खाई में सभी तारों को हर दो मीटर पर तार संख्या के साथ चिह्नित किया जाता है।
5. बिक्री के बाद सेवा और प्रतिबद्धता
गैस नाइट्राइडिंग फर्नेस शिपमेंट की तारीख से 13 महीने के लिए जरूरी है।
6.आपूर्ति का दायरा
| नहीं। | वस्तु | Q'ty | टिप्पणियां |
| 1 | फर्नेस बॉडी | 1 सेट | |
| 2 | गर्म करने वाला तत्व | 1 सेट | 0cr25al5 प्रतिरोध पट्टी |
| 3 | फर्नेस कवर लिफ्टिंग डिवाइस | 1 सेट | |
| 4 | फर्नेस मफल टैंक | 1 सेट | 1Cr18Ni9Ti |
| 5 | तापमान नियंत्रण प्रणाली |
1 सेट |
|
| 6 | नियंत्रण कैबिनेट | 1 टुकड़ा | 2000X800X600mm |
| 7.1 | शंघाई गुओलोंग तापमान नियंत्रक | 2 टुकड़े | टीसीडब्ल्यू-32ए |
| 7.2 | एससीआर | 6 पीसी | |
| 7.3 | क्षतिपूर्ति कंडक्टर | 40 मीटर | |
| 7.4 | थर्मोकपल | 2 पीसी | K . टाइप करें |
| 7.5 |
सहायक विद्युत |
पूरा स्थिर |
एमीटर कॉन्टैक्टर एयर स्विच एमीटर वाल्टमीटर थर्मल रिले स्विच, आदि |
| 7.6 | तकनीकी जानकारी | ||
| 8 | सामान्य चित्र |
1 प्रति |
|
| 8.1 | विद्युत भट्टी का बाहरी वायरिंग आरेख |
1 प्रति |
|
| 8.2 | फाउंडेशन ड्राइंग | 1 प्रति | |
| 8.3 | तापमान नियंत्रण प्रणाली का विद्युत योजनाबद्ध आरेख | 1 प्रति | |
| 8.4 | विद्युत भट्टी के संचालन निर्देश | 1 प्रति | |
| 8.5 | विद्युत भट्टी के उपयोग का प्रमाण पत्र | 1 प्रति | |
| 8.6 | नियंत्रण कैबिनेट का संचालन मैनुअल | 1 प्रति |
