वंडरी वैक्यूम पल्स प्लाज्मा आयन गैस नाइट्राइडिंग फर्नेस पल्स बिजली की आपूर्ति
1. आवेदन
औद्योगिक गैस नाइट्राइडिंग फर्नेस मुख्य रूप से आयन नाइट्राइडिंग, आयन नाइट्रोकार्बराइजिंग (सॉफ्ट नाइट्राइडिंग) यांत्रिक भागों की सतह को संशोधित करने और आवश्यक यांत्रिक और भौतिक और रासायनिक गुणों को प्राप्त करने के लिए यांत्रिक भागों के प्लाज्मा रासायनिक गर्मी उपचार प्रक्रिया के लिए उपयोग किया जाता है।

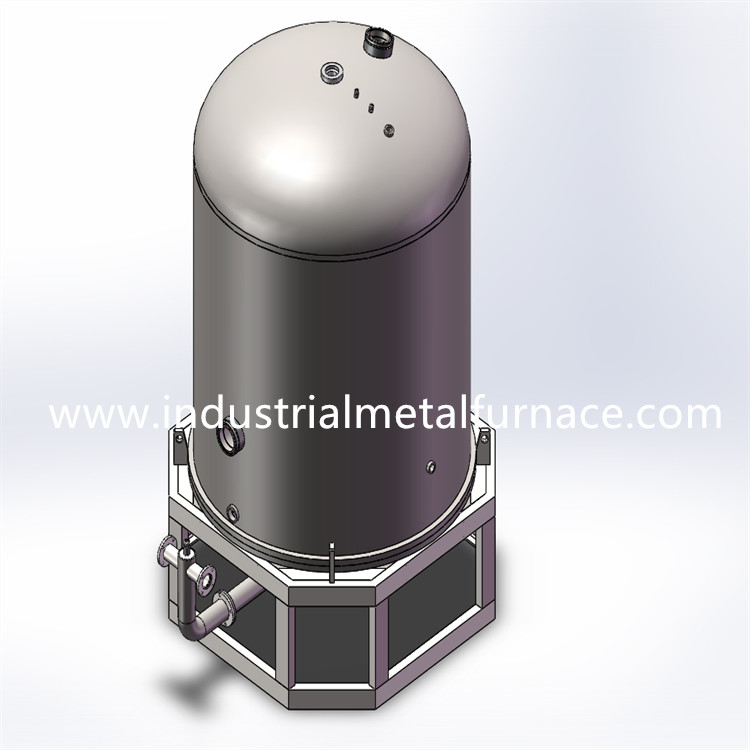

औद्योगिक गर्मी उपचार भट्ठी का पूरा सेट आयन पल्स बिजली की आपूर्ति, वैक्यूम भट्ठी शरीर, वैक्यूम अधिग्रहण प्रणाली, तापमान माप और नियंत्रण प्रणाली, गैस आपूर्ति प्रणाली, आदि से बना है।
2. तकनीकी पैरामीटर्स
| नमूना | WDLC30A | WDLC50A | WDLC75A | WDLC100A | WDLC150A | WDLC300A |
| औसत करंट | 30ए | 50ए | 75ए | 100ए | 150ए | 300ए |
| मौजूदा शिखर | 60ए | 100ए | 150ए | 200ए | 300ए | 400ए |
कर्तव्य चक्र (पल्स बिजली की आपूर्ति):0.10-0.85 समायोज्य
पल्स आवृत्ति (पल्स बिजली की आपूर्ति): 1000 हर्ट्ज
नियंत्रण मोड (पल्स बिजली की आपूर्ति): निरंतर आवृत्ति और चौड़ाई समायोजन
आउटपुट तरंग (नाड़ी बिजली की आपूर्ति): आयताकार वर्ग तरंग
3. पल्स आयन बिजली की आपूर्ति
3.1 पल्स आयन बिजली की आपूर्ति
पल्स आयन बिजली की आपूर्ति आईजीबीटी घटकों और नियंत्रण सर्किट से बना एक हेलिकॉप्टर है, जिसे डीसी आयन बिजली की आपूर्ति के आधार पर जोड़ा जाता है।चॉपिंग के माध्यम से एडजस्टेबल ड्यूटी साइकल के साथ पल्स करंट प्राप्त किया जा सकता है।डीसी बिजली की आपूर्ति की तुलना में, पल्स बिजली की आपूर्ति में तेजी से चाप बुझाने और ऊर्जा की बचत (लगभग 20% बिजली की बचत) के फायदे हैं।यह डीसी बिजली आपूर्ति का एक अद्यतन उत्पाद है।इस बिजली की आपूर्ति का व्यापक रूप से आयन नाइट्राइडिंग, आयन कार्बराइजिंग, आयन धातुकरण और अन्य क्षेत्रों में उपयोग किया जा सकता है।
गैस नाइट्राइडिंग फर्नेस के लिए पल्स आयन बिजली की आपूर्ति एनोड और कैथोड शॉर्ट सर्किट, ओवरकुरेंट और ओवरवॉल्टेज, चरण विफलता और गलत संचालन के खिलाफ सुरक्षा से लैस है, जो बाहरी कारकों के खिलाफ बिजली की आपूर्ति के आत्म-सुरक्षा कार्य में सुधार करती है।
हमारी कंपनी द्वारा उत्पादित पल्स आयन बिजली की आपूर्ति उपकरण नियंत्रण प्रकार और कंप्यूटर नियंत्रण प्रकार में विभाजित है।

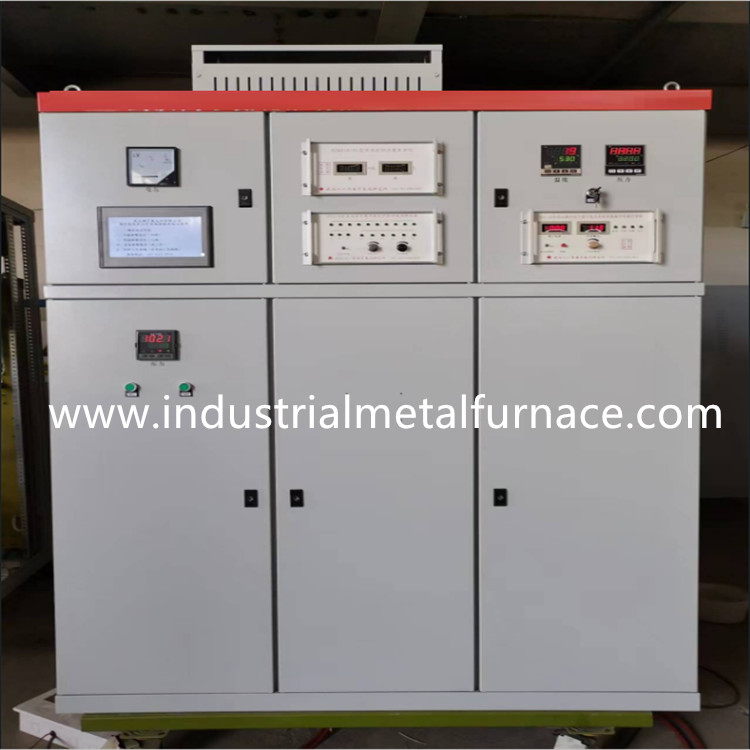

3.2 साधन नियंत्रित पल्स आयन बिजली की आपूर्ति
उपयोगकर्ता प्रक्रिया की आवश्यकताओं के अनुसार तापमान नियंत्रक में मल्टी-स्टेज तापमान वृद्धि वक्र और होल्डिंग स्टेज सेट कर सकते हैं, और दबाव नियंत्रक में मल्टी-स्टेज दबाव वृद्धि वक्र और दबाव रखरखाव मंच सेट कर सकते हैं।अस्पष्ट अनुकूली पीआईडी विनियमन और नियंत्रण के माध्यम से, यह सुनिश्चित कर सकता है कि सेट प्रक्रिया के अनुसार वैक्यूम नाइट्राइडिंग फर्नेस में तापमान और दबाव पूरी तरह से किया जाता है, और पूरी प्रक्रिया के स्वचालित नियंत्रण को पूरा करता है।इस तरह, जनशक्ति की बचत होती है, प्रक्रिया की गुणवत्ता पर मैनुअल ऑपरेशन के प्रभाव से बचा जाता है, और प्रक्रिया की गुणवत्ता की स्थिरता और प्रतिलिपि प्रस्तुत करने योग्यता में बहुत सुधार होता है।
निम्नलिखित आंकड़ा एक प्रक्रिया के तापमान वक्र और दबाव वक्र को दर्शाता है, जिसे तापमान नियंत्रक और दबाव नियंत्रक में सेट किया जा सकता है।
3.3 कंप्यूटर नियंत्रित स्पंदित आयन बिजली की आपूर्ति
प्लाज्मा आयन नाइट्राइडिंग फर्नेस के लिए कंप्यूटर नियंत्रित स्पंदित आयन बिजली की आपूर्ति का व्यापक रूप से उपयोग किया गया है।
इसका मेजबान मित्सुबिशी प्रोग्रामेबल कंट्रोलर और सामान्य वाणिज्यिक कंप्यूटर (या औद्योगिक कंप्यूटर), और एमसीजीएस चीनी औद्योगिक नियंत्रण कॉन्फ़िगरेशन सॉफ़्टवेयर को अपनाता है।इसमें तापमान वृद्धि और इन्सुलेशन पीआईडी नियंत्रण के 10 खंड हैं, ± 1 ℃ के उपकरण तापमान नियंत्रण सटीकता, दबाव वृद्धि और दबाव नियंत्रण नियंत्रण के 10 खंड, और ± 1 पीए की दबाव नियंत्रण सटीकता के साथ।
मनभावन इंटरफ़ेस आपको आराम से वातावरण में काम करने में सक्षम बनाता है।स्पष्ट विंडो इंटरफ़ेस और संकेत ऑपरेशन को सरल और आसान बनाते हैं।सुविधाजनक और लचीली प्रोग्रामिंग आपको प्रसंस्करण के दौरान अपनी आवश्यकताओं के अनुसार प्रक्रिया पैरामीटर सेटिंग्स को समय पर समायोजित करने की अनुमति देती है।भविष्य के निरीक्षण और कॉल के लिए ऐतिहासिक प्रक्रिया मापदंडों को संग्रहीत किया जा सकता है।
पूरी प्रक्रिया का वास्तविक तापमान और गैस नाइट्राइडिंग फर्नेस दबाव डेटा कंप्यूटर में संग्रहीत किया जाता है।ग्राफिक्स सॉफ्टवेयर द्वारा संसाधित होने के बाद, उन्हें रंगीन ग्राफिक्स वक्र के रूप में कंप्यूटर स्क्रीन पर प्रदर्शित किया जाता है, और मुद्रित और सहेजा जा सकता है, जो प्रक्रिया का विश्लेषण और सुधार करने में बहुत मददगार है।
हमारी कंपनी में डिवाइस के ऐतिहासिक वक्र का विंडो इंटरफ़ेस निम्नलिखित है
यह स्क्रीन लक्ष्य वक्र और वास्तविक वक्र सहित ऐतिहासिक अभिलेखों के वक्र को क्वेरी कर सकती है।
नोट: इस स्क्रीन पर लाल ठोस रेखा रिकॉर्ड किया गया वास्तविक तापमान वक्र है, और नीली ठोस रेखा रिकॉर्ड की गई वास्तविक दबाव वक्र है।
कंप्यूटर नियंत्रित पल्स आयन नाइट्राइडिंग उपकरण गैस नाइट्राइडिंग प्रक्रिया की गुणवत्ता में काफी सुधार करता है और उपयोगकर्ताओं को बहुत सुविधा प्रदान करता है।
