| ब्रांड नाम: | WONDERY |
| मॉडल संख्या: | WDLC-150AZ |
| मूक: | 1 सेट |
| कीमत: | TO BE NEGOTIATED |
| डिलीवरी का समय: | 60 कार्य दिवस |
| भुगतान की शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
वंडरी वैक्यूम हीट ट्रीटमेंट गैस नाइट्राइडिंग फर्नेस प्लाज्मा आयन नाइट्राइडिंग फर्नेस
1. सामान्य परिचय
प्लाज्मा आयन नाइट्राइडिंग फर्नेस मुख्य रूप से आयन नाइट्राइडिंग, आयन नाइट्रोकार्बराइजिंग (सॉफ्ट नाइट्राइडिंग) यांत्रिक भागों की सतह को संशोधित करने और आवश्यक यांत्रिक और भौतिक रासायनिक गुणों को प्राप्त करने के लिए यांत्रिक भागों के प्लाज्मा रासायनिक गर्मी उपचार के लिए उपयोग किया जाता है।उपकरण का पूरा सेट आयन बिजली की आपूर्ति, स्वचालित नियंत्रण प्रणाली, वैक्यूम भट्ठी शरीर, वैक्यूम अधिग्रहण प्रणाली, तापमान माप और नियंत्रण प्रणाली और गैस आपूर्ति प्रणाली से बना है।
2. WDLC-150AZ पल्स आयन नाइट्राइडिंग उपकरण के मुख्य तकनीकी पैरामीटर:
|
2.1 आउटपुट वोल्टेज: 0-900v लगातार समायोज्य; 2.2 अधिकतम औसत आउटपुट करंट: 150ए; 2.3 पल्स पीक करंट: 300ए 2.4 पल्स आवृत्ति: 1000 हर्ट्ज 2.5 कार्य आकार: φ1600 × 1200 मिमी; 2.6 ऑपरेटिंग तापमान: 650 ℃; 2.7 रेटेड लोड: 3000 किग्रा; 2.8 निर्वात सीमा: 6.67pa; 2.9 दबाव वृद्धि दर: 0.13पीए/मिनट; 2.10 वैक्यूम पम्पिंग का समय 20Pa: 30min; 2.11 चाप बुझाने का समय: ≤ 15 μ s 2.12 तापमान नियंत्रण सटीकता: ± 1 ℃ 2.13 दबाव नियंत्रण सटीकता: ± 1 पा; 2.14 स्वचालित प्रक्रिया नियंत्रण।
|
3. उपकरण सुविधाएँ
हमारी कंपनी ने उपकरण की विश्वसनीयता, स्थिरता और नवीनता पर ध्यान केंद्रित करते हुए आयन नाइट्राइडिंग उपकरण और प्रौद्योगिकी में बहुत अनुभव जमा किया है।उपकरण में मुख्य रूप से निम्नलिखित तकनीकी विशेषताएं हैं:
3.1 वैक्यूम गैस नाइट्राइडिंग फर्नेस बॉडी को वेल्डिंग प्रक्रिया के अनुसार सख्त रूप से निर्मित किया जाएगा ताकि यह सुनिश्चित किया जा सके कि सभी सीलिंग सतह विकृत न हों और लंबे समय तक वैक्यूम सीलिंग आवश्यकताओं को सुनिश्चित करें।
3.2 प्रोटेक्शन कट-ऑफ सर्किट विशेष रूप से फर्नेस में उपकरण और वर्कपीस को स्वचालित रूप से सुरक्षित करने के लिए डिज़ाइन किया गया है, भले ही एनोड और कैथोड के बीच शॉर्ट सर्किट हो।
3.3 रेक्टिफायर सर्किट के थाइरिस्टर, बिजली आपूर्ति के पल्स जनरेशन सर्किट के डायोड और आईजीबीटी घटक सभी सरल सर्किट और विश्वसनीय गुणवत्ता के साथ आयातित मॉड्यूल को अपनाते हैं।
3.4 ऑपरेशन बटन एक दूसरे से सुरक्षित हैं, ताकि ऑपरेटर द्वारा गलती करने पर भी उपकरण क्षतिग्रस्त न हो।
3.5 एक्शन कंट्रोल ठोस सर्किट को अपनाता है, जिसमें सरल सर्किट होता है और विश्वसनीयता में काफी सुधार होता है।

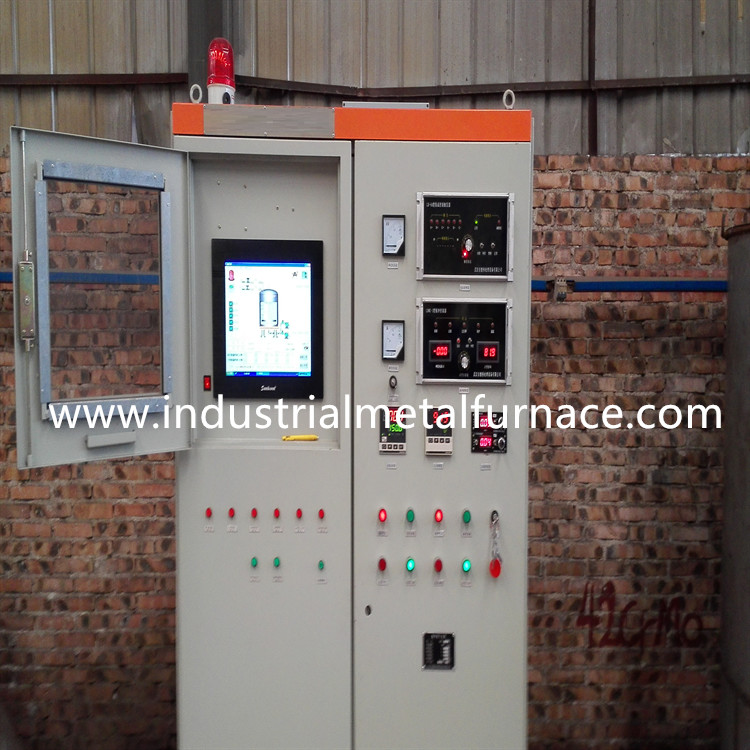

3.6 सभी संचालन और नियंत्रण कंप्यूटर से इनपुट हैं और प्रक्रिया के स्वत: नियंत्रण का एहसास करने के लिए पीएलसी द्वारा पूरा किया गया है।स्वत: नियंत्रण मित्सुबिशी प्रोग्राम करने योग्य नियंत्रक और एचएमआई द्वारा महसूस किया जाता है, और पूरी प्रक्रिया तापमान और दबाव पीएलसी द्वारा नियंत्रित होता है।प्रणाली के तकनीकी सूचकांक इस प्रकार हैं:
3.6.1.तापमान नियंत्रण सटीकता ± 1 ℃।
3.6.2.दबाव नियंत्रण सटीकता ± 1Pa।
3.6.3.नाइट्राइडिंग हीट ट्रीटमेंट फर्नेस एचएमआई का उपयोग प्रक्रिया मापदंडों को निर्धारित करने और वास्तविक समय में नाइट्राइडिंग प्रक्रिया की निगरानी के लिए करता है।
4. उपकरण विन्यास
| वस्तु | विनिर्देश | मात्रा (सेट) |
| पल्स आयन बिजली की आपूर्ति | WDLC-150AZ | 1 |

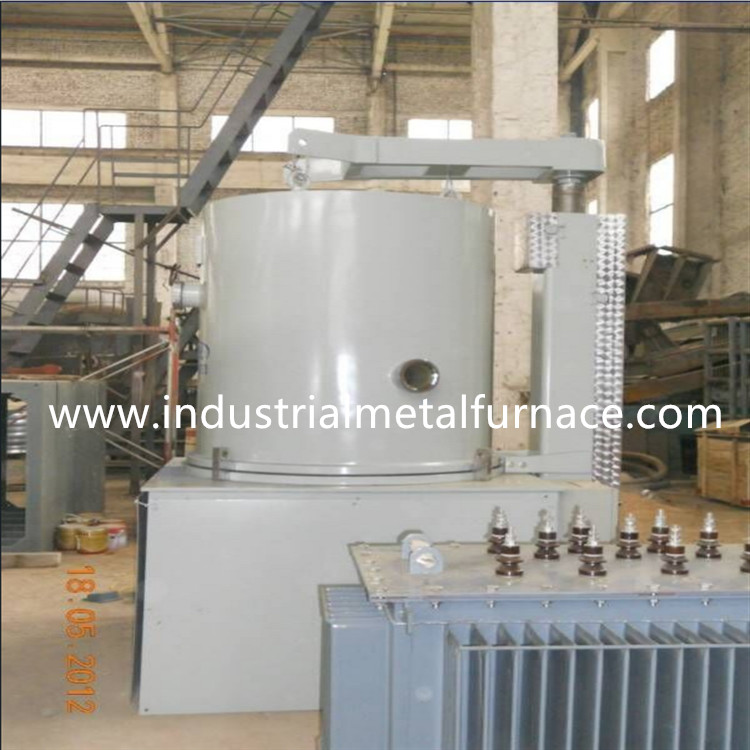

| वैक्यूम आयन नाइट्राइडिंग फर्नेस बॉडी | प्रभावी आकार: φ1600 × 1200 मिमी (एच) | 1 |
| वैक्यूम पंप | 2X-30 | 2 |
| इलेक्ट्रिक वैक्यूम तितली वाल्व | GID-65 (Ningbo) | 2 |
| वैक्यूम सोलनॉइड वाल्व | डीडीसी-जेक्यू65 (Ningbo) | 2 |
| मास फ्लो कंट्रोलर | D07 (बीजिंग) | 2 |
| फिल्म निरपेक्ष दबाव वैक्यूम गेज | जेडजे-1सी चेंगदू | 1 |
| दबाव नियंत्रक | शिमाडेन, जापान | 1 |
| तापमान नियंत्रक | शिमाडेन, जापान | 1 |
| दिष्टकारी ट्रांसफार्मर | 180KVA तेल डूबा हुआ (वुहान) | 1 |
| पीएलसी (प्रोग्राम करने योग्य नियंत्रक) | एफएक्स श्रृंखला, मित्सुबिशी | 1 |
| औद्योगिक नियंत्रण कंप्यूटर | 15 "कलर टच स्क्रीन | 1 |
