1. संक्षिप्त प्रेरण

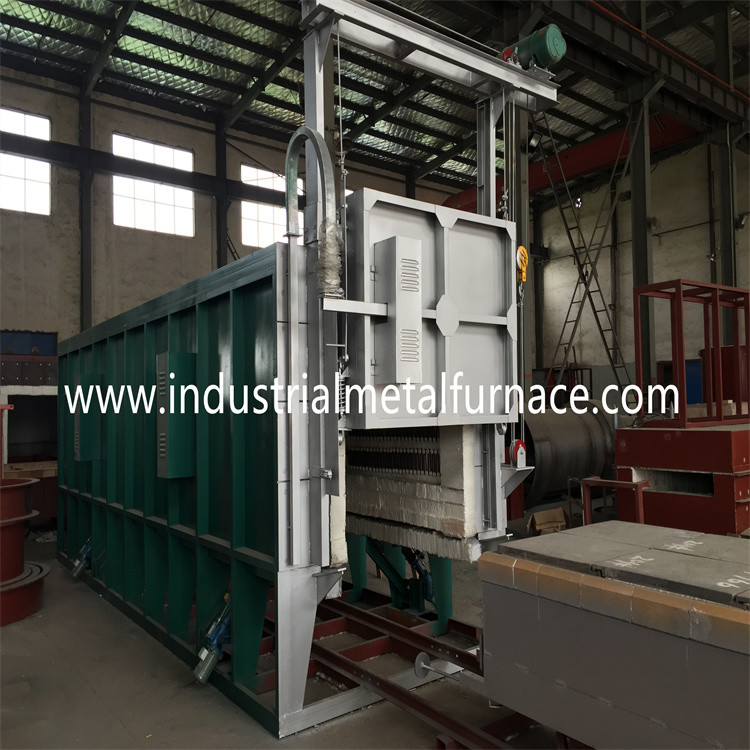

RT3-70-12 विद्युत बोगी चूल्हा भट्टी का उपयोग मुख्य रूप से संरचनात्मक स्टील, कास्ट स्टील, स्प्रिंग स्टील और टूल स्टील की एनीलिंग, शमन के लिए किया जाता है।
भट्टी बोगी चूल्हा भट्टी में मुख्य रूप से भट्ठी का शरीर, अस्तर, भट्ठी का दरवाजा और दरवाजा संपीड़न प्रणाली, बोगी, सीलिंग तंत्र, हीटिंग तत्व, तापमान नियंत्रण प्रणाली शामिल है।
2. तकनीकी विशिष्टता
| नहीं। | वस्तु | विनिर्देश |
| 1 |
मूल्यांकित शक्ति |
480KW+5% (1-100%) समायोज्य |
| 2 |
बिजली की आपूर्ति |
380V, 3P, 50Hz या अनुकूलित |
| 3 |
रेटेड तापमान |
1050 ℃ (सामान्य कार्य तापमान: 850-1000 ℃) |
| 4 |
नियंत्रण क्षेत्र |
5 जोन |
| 5 |
प्रभावी कार्य आकार |
11000 × 1800 × 1000 मिमी (एल × डब्ल्यू × एच) |
| 6 |
ताप तत्व कनेक्शन |
Ｙ |
| 7 |
तापमान नियंत्रण विधि |
एससीआर, पीआईडी नियामक;485 संचार इंटरफ़ेस के साथ शिमाडेन तापमान नियंत्रक, 10.1 इंच की टच स्क्रीन (यह ऐतिहासिक डेटा, भंडारण प्रक्रिया, यू डिस्क निर्यात, स्क्रीनशॉट और अन्य कार्यों को रिकॉर्ड कर सकता है, अति तापमान अलार्म के साथ) |
| 8 |
गर्म करने वाला तत्व |
0Cr21AL6Nb (पट्टी) |
| 9 |
बोगी फेस प्लेट |
ZG30Cr24Ni7SiN गर्मी प्रतिरोधी स्टील, 30 मिमी मोटाई, |
नोट: हमारी कंपनी प्रत्येक ग्राहक के लिए भट्ठी के काम के आकार को अनुकूलित करने में सक्षम है।
3. फर्नेस अस्तर
भट्ठी का शरीर एक पूर्ण-फाइबर प्रणाली के साथ बनाया गया है।उपयोग की जाने वाली अस्तर सामग्री गुणवत्ता वाले एल्यूमीनियम फाइबर है जो गोल स्टील भागों द्वारा तय की जाती है।एल्यूमीनियम फाइबर ब्लॉकों (संपीड़न गुरुत्व: ≥230 किग्रा / एम 3) में पूर्व-संपीड़ित होते हैं और फिर गोल स्टेनलेस स्टील भागों द्वारा भट्ठी के शरीर के लिए तय किए जाते हैं।इस अपवर्तक अस्तर संरचना में कम गर्मी चालकता, मजबूत विरोधी सदमे क्षमता और विरोधी क्षरण के फायदे हैं।इन्सुलेशन सामग्री की मोटाई 330 मिमी है।सिलिकेट एल्यूमीनियम फाइबर 1260 ℃ के अधिकतम तापमान का प्रतिरोध करता है।
4.भट्ठी की सीलिंग
सील: फर्नेस डोर और फर्नेस बॉडी तथा बोगी के बीच की सील अधिक महत्वपूर्ण होती है।फर्नेस डोर और फर्नेस बॉडी के बीच की सील फर्नेस डोर सेल्फ-वेट कम्प्रेशन स्ट्रक्चर को अपनाती है।बोगी और फर्नेस बॉडी के बीच की सील विशेष आकार की ईंट, फाइबर कॉटन ब्लॉक और सैंड डबल सील की सील है।
5. ताप तत्व

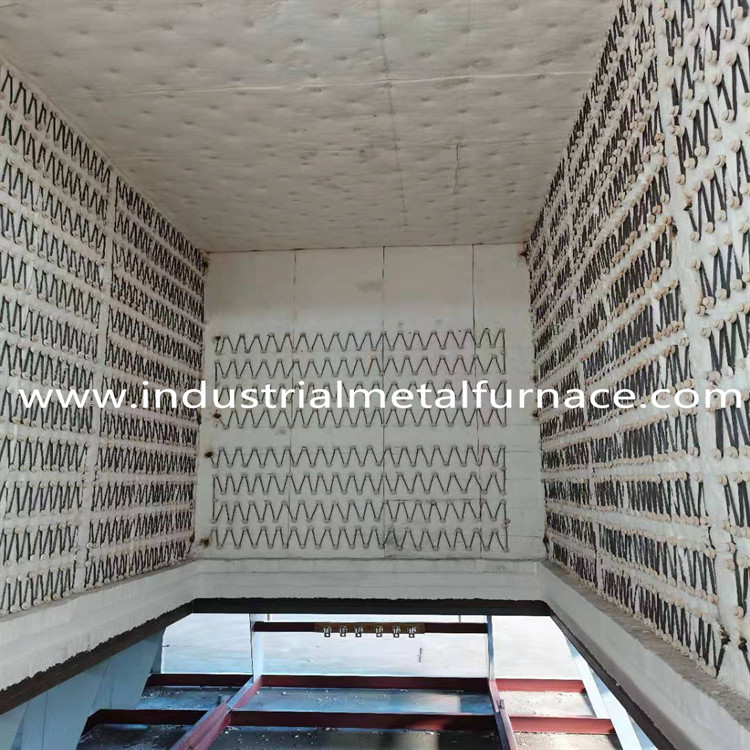

0Cr27AL7Mo2 प्रतिरोध गलियारे आकार मिश्र धातु प्रतिरोध स्ट्रिप्स दो तरफ की दीवारों में लगाए गए हैं।प्रतिरोध स्ट्रिप्स विशेष सांचों के माध्यम से निर्मित होते हैं, और चीनी मिट्टी के बरतन नाखूनों द्वारा भट्ठी की दीवार में स्थापित होते हैं।और शॉर्ट-सर्किट से बचने के लिए फाइबर दीवार और प्रतिरोध स्ट्रिप्स के बीच एक चीनी मिट्टी के बरतन गैसकेट है।पर्याप्त शक्ति और सेवा जीवन सुनिश्चित करने के लिए सिरेमिक शिकंजा और गैसकेट उच्च तापमान पर उच्च एल्यूमीनियम सामग्री से बने होते हैं।1 हीटिंग जोन हैं।सभी लीड-आउट कंडक्टर बार φ16 0Cr27AL7Mo सामग्री से बने होते हैं।
तापमान नियंत्रण: भट्टी आदर्श पीआईडी पैरामीटर की गणना करने और तापमान स्थिरता प्राप्त करने के लिए स्व-ट्यूनिंग फ़ंक्शन वाले तापमान को नियंत्रित करने के लिए शिमडेन बुद्धिमान तापमान नियंत्रक को गोद लेती है।तापमान नियंत्रक में अधिक तापमान अलार्म और थर्मल जोड़ी टूटना संरक्षण का कार्य होता है।
