1 परिचय

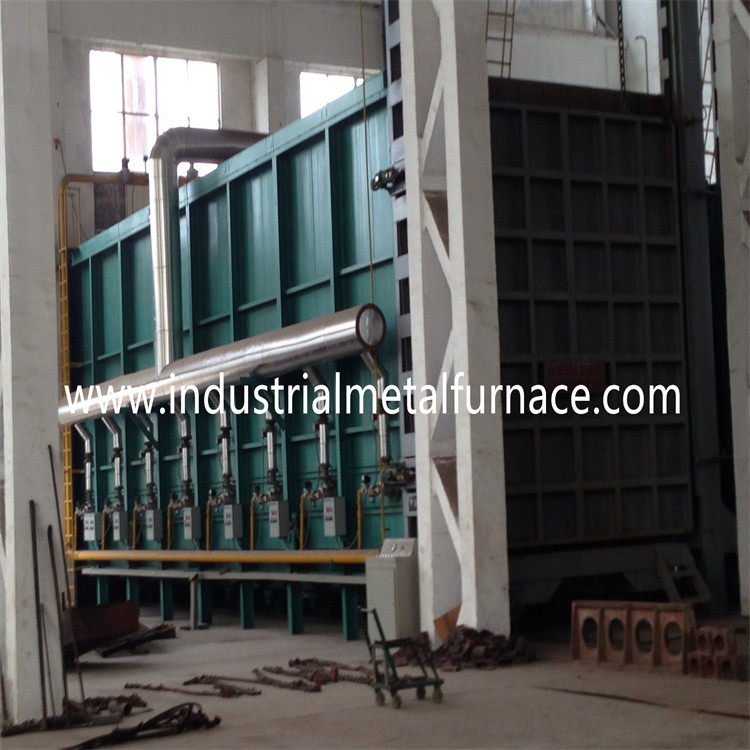

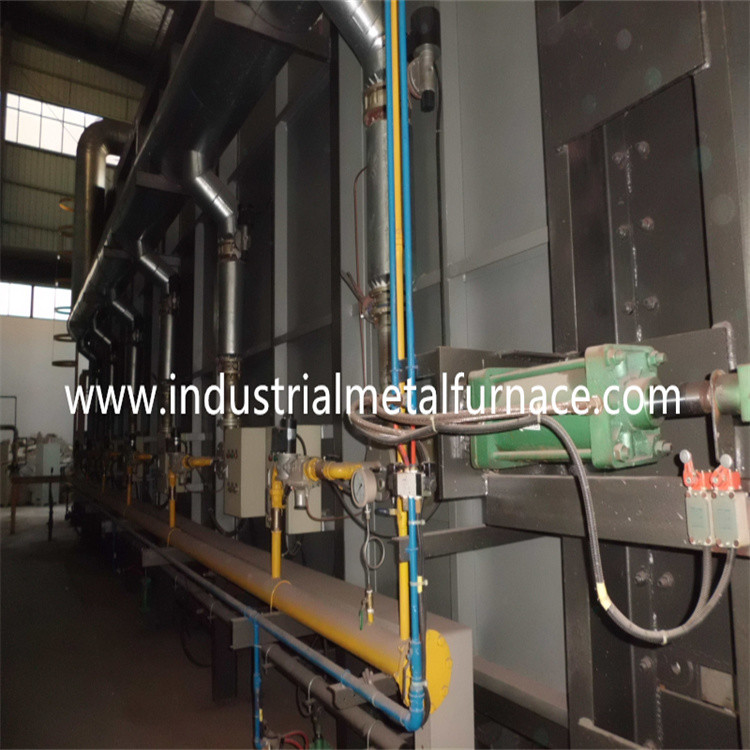

प्राकृतिक गैस कार तल भट्टी का उपयोग मुख्य रूप से विभिन्न यांत्रिक भागों जैसे शेल रोस्टिंग, उच्च क्रोमियम, उच्च मैंगनीज स्टील कास्टिंग, नमनीय लोहा, रोल, स्टील बॉल, 45 स्टील, स्टेनलेस स्टील, आदि के शमन, एनीलिंग, उम्र बढ़ने और गर्मी उपचार के लिए किया जाता है। .
प्राकृतिक गैस की आवश्यकता और खपत:
गैसों का कैलोरी मान: 8600kcal/m3;
भट्टी से पहले गैस का दबाव: 0.02-0.07Mpa;
बर्नर गैस की खपत: 15m3/h;
गैस पाइप लाइन की कुल मांग: 18m3/h;
हवा की खपत: 234m3/h;
बर्नर की मात्रा और मॉडल: 2 पीसी, एजीएस 65 एचबी, 90 किलोवाट / एच;
2. विद्युत नियंत्रण प्रणाली का विन्यास
| नहीं। | वस्तु | ब्रैंड |
| 1 |
तापमान नियंत्रक |
हनीवेल |
| 2 |
लो-वोल्टेज बिजली के उपकरण |
श्नाइडर |
| 3 |
विद्युत घटक |
CHINT या DELIXI |
| 4 |
कैबिनेट निकाय |
घरेलू प्रसिद्ध ब्रांड |
| 5 |
पीएलसी |
सीमेंस |
नोट: उपरोक्त कॉन्फ़िगरेशन घटक की उपलब्धता के कारण ग्राहक को देखे बिना समकक्ष स्तर के ब्रांड में बदला जा सकता है।
3प्राकृतिक गैस भट्टी की लागू काम करने की स्थिति
3.1 ऊंचाई 1000 मीटर से अधिक नहीं होगी।
3.2 परिवेश का तापमान 5-40 ℃ की सीमा में है।
3.3 उपयोग क्षेत्र में मासिक औसत सापेक्ष आर्द्रता 90% से अधिक नहीं होगी।
3.4 कोई प्रवाहकीय धूल, विस्फोटक गैस और संक्षारक गैस नहीं है जो धातु और इन्सुलेशन को गंभीर रूप से नुकसान पहुंचा सकती है।
3.5 कोई स्पष्ट कंपन और अशांति नहीं है।
4. फर्नेस डिजाइन मानकों को संदर्भित किया गया
4.1 जीबी/टी3486-93 में निर्धारित "उद्यमों में गर्मी के तर्कसंगत उपयोग के लिए तकनीकी प्रबंधन सिद्धांत" को तर्कसंगत रूप से अनुकूलित किया जाना चाहिए और गर्मी के नुकसान को कम किया जाना चाहिए।
इंडस्ट्रियल फर्नेस मेसनरी इंजीनियरिंग के निर्माण और स्वीकृति के लिए 4.2 GB50211-2004 मानक।
4.3 GBJ87-85 "कारखानों में सभी प्रकार के स्थानों के लिए शोर मानक"।
4.4 पर्यावरण प्रदूषण निर्वहन GB3095-1996 मानक तक पहुँचता है।
4.5 भट्ठी के प्रभावी ताप क्षेत्र का तापमान GB / T9452-2003 द्वारा मापा जाता है, और तापमान एकरूपता ± 10 ℃ है।
4.6 ऊर्जा खपत स्तर गर्मी उपचार भट्ठी ऊर्जा खपत वर्गीकरण के मानक में निर्धारित विशेष भट्ठी के ZBJG1004-87 स्तर तक है।
4.7 फर्नेस बॉडी के मुख्य सामग्री मानकों को लागू करें: गर्मी प्रतिरोधी स्टील (GB/T8492-87), गर्मी प्रतिरोधी स्टील प्लेट (GB4238-92), क्ले रिफ्रेक्ट्री ईंट (YB/T5106-1993), अनाकार रिफ्रैक्टरी (GB4513-84) ), मिट्टी आग रोक और उच्च एल्यूमिना आग रोक कास्टेबल (YB/T5083-1997);
4.8 GB985-86 मैनुअल आर्क वेल्डिंग जोड़ों के बुनियादी रूप और आयाम।
4.9 JB/ZQ4000.3-86 वेल्ड के लिए सामान्य विनिर्देश।
चिप प्रसंस्करण भागों के लिए 4.10 GB/T5000.9-1998 सामान्य तकनीकी आवश्यकताएं;
4.11 GB/T1804-1992 "आकार और स्थिति की सहनशीलता, सामान्य सहनशीलता, रैखिक आयाम"।
4.12 GB1801-79 "सहिष्णुता और फिट आकार 500 मिमी छेद, शाफ्ट सहिष्णुता बेल्ट और सहयोग";
4.13 जीबी/टी1801-1999 मूल आकार से 500 मिमी प्राथमिकता का उपयोग अत्यधिक निकासी और सीमा हस्तक्षेप से मेल खाने के लिए किया जाता है।
4.14 GB8923-1998 "पेंटिंग से पहले स्टील की सतह का संक्षारण ग्रेड और डर्स्टिंग ग्रेड";
4.15 जीबी/टी1182-96 प्रतीक और इसके मानक;
4.16 JB/T13384-21992 पैकेजिंग के लिए सामान्य तकनीकी स्थितियां;
औद्योगिक और सिविल प्रतिष्ठानों के लिए विद्युत प्रतिष्ठानों के डिजाइन के लिए 4.17 GBJ55-1983 कोड।
4.18 GB420-1984 "विद्युत नियंत्रण उपकरण भाग 1 कम वोल्टेज विद्युत उपकरण विद्युत नियंत्रण उपकरण"।
