1. संक्षिप्त प्रेरण

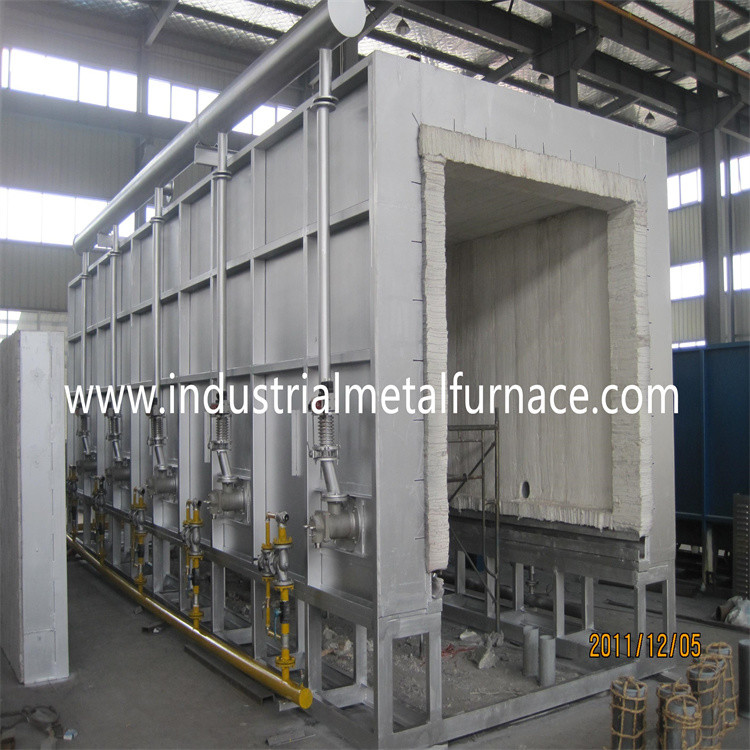

गैस से चलने वाली बोगी चूल्हा भट्टी का उपयोग मुख्य रूप से धातु के पुर्जों के ताप उपचार के लिए किया जाता है।
भट्ठी के कंकाल को विभिन्न प्रकार के स्टील द्वारा वेल्डेड किया जाता है, बाहरी फ्रेम मुख्य बीम के रूप में चैनल स्टील से बना होता है, कोमिंग प्लेट कोल्ड शीट से बना होता है, ट्रॉली मुख्य बीम के रूप में चैनल स्टील से बनी होती है, और नीचे की प्लेट और आगे और पीछे की प्लेटें मध्य प्लेट से बनी होती हैं।
ट्रांसमिशन पार्ट: ट्रॉली ट्रांसमिशन एक चेन के माध्यम से फ्रंट एंड पर ड्राइविंग व्हील्स के एक सेट को चलाने के लिए एक मोटर और एक रिड्यूसर को अपनाता है।फर्नेस डोर ड्राइव वर्म गियर रिड्यूसर और इसे विद्युत रूप से उठाने के लिए एक मोटर के संयोजन को गोद लेती है।
सीलिंग: ट्रॉली और फर्नेस बॉडी को भूलभुलैया संरचना से सील कर दिया जाता है, और ट्रॉली पक्ष पर एक स्वचालित रेत सीलिंग चाकू सीलिंग डिवाइस होता है।भट्ठी के दरवाजे को रोलिंग चैनल प्रेसिंग और स्प्रिंग प्रेसिंग ऑटोमैटिक मैकेनिज्म द्वारा सील किया जाता है।भट्ठी की जकड़न सुनिश्चित करने के लिए भट्ठी का शरीर का हिस्सा उच्च गुणवत्ता वाली आग रोक ईंट संरचना को अपनाता है।ट्रॉली का दबाव प्रतिरोधी हिस्सा उच्च-एल्यूमिना ईंटों के साथ बनाया गया है, और थर्मल इन्सुलेशन ईंटों को निचले हिस्से में जोड़ा जाता है।
दहन प्रणाली: तेल भट्टी के दोनों किनारों पर कई बर्नर स्थापित होते हैं, और भट्टी के तापमान की एकरूपता सुनिश्चित करने के लिए भट्ठी में गर्मी का प्रवाह होता है।
2. भट्ठी का विन्यास
2.1 यांत्रिक प्रणाली
| नहीं। | वस्तु | विनिर्देश | मूल |
| 1 |
उच्च तापमान फाइबर |
सिलिकेट एल्यूमीनियम |
लुयांग, शेडोंग |
| 2 |
आग रोक और गर्मी संरक्षण ईंट |
उच्च एल्यूमीनियम, प्रकाश, डायटोमाइट मिट्टी |
यिक्सिंग |
| 3 |
स्टील प्लेट |
चैनल स्टील, स्टील प्लेट, आदि |
एमए स्टील |
| 4 |
AGS हाई स्पीड फ्लैट फ्लेम बर्नर |
320 किलोवाट |
ज़िंगडाकी, बीजिंग |
| 5 |
शाखा गेंद वाल्व |
डीएन15 |
एमिको |
| 6 |
शाखा प्रवाह विनियमन वाल्व |
डीएन25 |
एमिको |
| 7 |
वायु प्रवाह विनियमन वाल्व |
डीएन 80 |
एमिको |
| 8 |
वायु दाब स्विच |
0.1-1 केपीए |
डंग्स, जर्मनी |
| 9 |
गैस का दबाव स्विच |
3-15 केपीए |
डंग्स, जर्मनी |
| 10 |
गैस फिल्टर, वाल्व को कम करना |
डीएन50 |
फियोरेंटिनी, इटली |
| 11 |
निपीडमान |
0-20 केपीए |
ओसाका, जापान |
| 12 |
आनुपातिक वाल्व |
डीएन25 |
गिउलिआनी, इटली |
| 13 |
सर्वो मोटर |
डीएन 80 |
श्नाइडर मोटर |
| 14 |
मोटर तितली वाल्व |
डीएन 80 |
एजीएस अनुकूलित |
| 15 |
बर्नर नियंत्रक |
258 |
ज़िंगडाकी, बीजिंग |
| 16 |
इग्निशन ट्रांसफार्मर |
ईबी21 |
सीओएफआई, इटली |
| 17 |
कम करने |
बीएल-5.5kw |
यिफ़ान, जिआंगसु |
| 18 |
बोगी मूविंग मैकेनिज्म |
ZG55# |
चांगझौ, जिआंगसु |
| 19 |
दहन पंखा |
9-19 सीरीज |
Foshan |
2.2 विद्युत नियंत्रण प्रणाली
| नहीं। | वस्तु | ब्रैंड |
| 1 |
तापमान नियंत्रक |
शिमादेन, जापान |
| 2 |
लो-वोल्टेज बिजली के उपकरण |
श्नाइडर |
| 3 |
विद्युत घटक |
CHINT या DELIXI |
| 4 |
कैबिनेट निकाय |
जीजीडी |
| 5 |
पीएलसी |
सीमेंस |
| 6 | टच स्क्रीन | एमसीजीएस |
नोट: उपरोक्त कॉन्फ़िगरेशन को ध्यान दिए बिना समान स्तर के ब्रांड में बदला जा सकता है
घटक उपलब्धता के कारण ग्राहक।
