1. तकनीकी पैरामीटर
| नहीं। | वस्तु | विनिर्देश |
| 1 | रेटेड तापमान | 1200 ℃ |
| 2 | सामान्य इस्तेमाल किया काम कर रहे तापमान | 1000 ℃ |
| 3 | फर्नेस शरीर की सतह का तापमान | ≤45 ℃ + कमरे का तापमान |
| 4 | अधिकतम तापमान वृद्धि गति | 150 ℃ / एच |
| 5 | ताप क्षेत्र | 4 जोन |
| 6 | प्रभावी कार्य आकार | 6000 * 2500 * 1500 मिमी |
| 7 | भट्ठी चूल्हा आकार | 6400 * 2900 * 2000 मिमी |
| 8 | बोगी अधिकतम लदान क्षमता | ≤60000 किग्रा |
| 9 | बर्नर की मात्रा और मॉडल | 8 पीसी, एजीएस 140 एचबी, 450 किलोवाट / एच |
| 10 | तापमान नियंत्रण विधि | खुफिया तापमान नियंत्रक, टच स्क्रीन, पल्स दहन, सीमेंस पीएलसी और मैनुअल कंट्रोल;फर्नेस डोर लिफ्टिंग और बोगी मूविंग का रिमोट कंट्रोल। |
| 11 | तापमान रिकॉर्ड | K टाइप थर्मल कपल |
| 12 | भट्टी का अस्तर | गर्मी प्रतिरोधी सभी फाइबर संरचना |
| 13 | बिजली की आपूर्ति | 380 वी, 3 चरण, 50 हर्ट्ज |
| 14 | भट्ठी का दरवाजा खोलने की विधि | इलेक्ट्रिक होइस्ट द्वारा, स्पीड 6-8m/min, मैनुअल रिमोट कंट्रोल के साथ |
| 15 | फर्नेस डोर सील विधि | इलेक्ट्रिक पुश रॉड प्रेशर टाइट सील विधि |
| 16 | बोगी चलने की गति | मैनुअल रिमोट कंट्रोल के साथ 6-8 मी / मिनट |
| 17 | भट्टी का अस्तर | आग रोक सभी फाइबर |
| 18 | खपत सूचकांक | पूर्ण भार पर ताप क्षमता η≥40% |

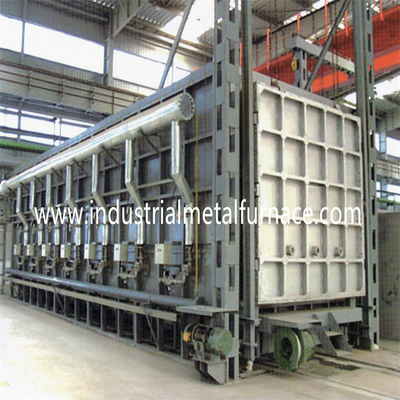

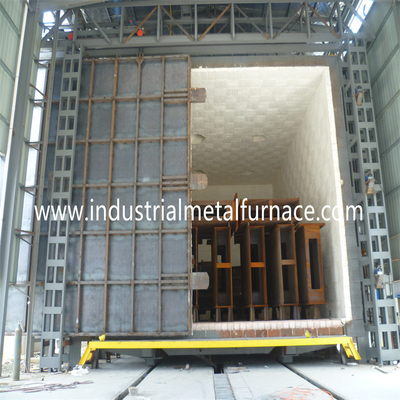

2. संरचना परिचय
2.1।भट्ठी के शरीर के कंकाल को साइट पर विभिन्न बड़े और मध्यम आकार के इस्पात वर्गों द्वारा वेल्ड किया जाता है।
2.2।भट्ठी की परत एक पूर्ण फाइबर संरचना को अपनाती है, जो ईंट भट्टी की तुलना में लगभग 65% ऊर्जा बचाती है।यह कच्चे माल के रूप में उच्च-गुणवत्ता वाले लंबे-फाइबर कांटेदार कंबल का उपयोग करता है, और मॉड्यूल बनाने के लिए विशेष उपकरण का उपयोग करता है, और प्रसंस्करण प्रक्रिया के दौरान एक निश्चित मात्रा में संपीड़न आरक्षित होता है ताकि यह सुनिश्चित हो सके कि मॉड्यूल चिनाई में बनाए गए हैं।पूरा होने के बाद, प्रत्येक सिरेमिक फाइबर ब्लॉक अलग-अलग दिशाओं में फैलता है, ताकि मॉड्यूल बिना अंतराल के एक साथ पूरी तरह से निचोड़ा जाए, ताकि एक आदर्श गर्मी भंडारण प्रभाव प्राप्त किया जा सके।फाइबर ब्लॉक सिरेमिक नाखूनों द्वारा तय किए गए हैं।उत्पाद के फायदे कम तापीय चालकता, कम ताप क्षमता, उत्कृष्ट संक्षारण प्रदर्शन, उत्कृष्ट तापीय स्थिरता, थर्मल शॉक प्रतिरोध और थर्मल इन्सुलेशन हैं, और एंकर को भट्ठी के शरीर की ठंडी सतह पर व्यवस्थित किया जाता है, जो उच्च तापमान प्रतिरोध में सुधार करता है। फाइबर।
2.3।ट्रॉली के फ्रेम को विभिन्न बड़े पैमाने के आई-बीम्स, चैनल स्टील्स, एंगल स्टील्स और मोटी स्टील प्लेटों द्वारा वेल्ड किया जाता है।ट्रॉली ट्रांसमिशन चेन के माध्यम से फ्रंट-एंड ड्राइविंग व्हील ट्रांसमिशन को चलाने के लिए इलेक्ट्रिक मोटर और वर्म गियर रिड्यूसर के संयोजन को अपनाता है।ट्रॉली की अपवर्तक चिनाई एक उच्च-एल्यूमिना आकार की ईंट संरचना को गोद लेती है, जिसमें फर्नेस बॉडी और उच्च संपीड़न शक्ति के साथ अच्छा सीलिंग प्रभाव होता है।ट्रॉली और फर्नेस बॉडी को मुलायम संपर्क से सील कर दिया जाता है, और ट्रॉली के निचले हिस्से में एक भूलभुलैया रेत सीलिंग नाली और रेत सीलिंग चाकू सीलिंग डिवाइस की व्यवस्था की जाती है।
2.4।दहन प्रणाली: तेल भट्टी के दोनों किनारों पर कई बर्नर स्थापित होते हैं, और भट्टी के तापमान की एकरूपता सुनिश्चित करने के लिए ताप प्रवाह भट्ठी में घूमता है।
2.5।स्मोक एग्जॉस्ट प्रीहीटिंग डिवाइस: फर्नेस के ऊपरी सिरे पर स्मोक एग्जॉस्ट प्रीहीटिंग डिवाइस लगाया जाता है।जब भट्ठी में ग्रिप गैस प्रीहीटर से होकर गुजरती है, तो इसे पंखे द्वारा ठंडी हवा में प्रीहीटिंग के लिए भेजा जाता है, और फिर दहन समर्थन के लिए पाइप लाइन द्वारा बर्नर को भेजा जाता है।, और आउटलेट पर एक मैनुअल तितली वाल्व स्थापित करें, जो भट्ठी में दबाव को समायोजित कर सकता है।
2.6।नियंत्रण प्रणाली श्रृंखला नियंत्रण को अपनाती है, डिजिटल डिस्प्ले तापमान दिखाता है, और संपर्ककर्ता नियंत्रित करता है।
3. विद्युत नियंत्रण प्रणाली का विन्यास
| नहीं। | वस्तु | ब्रैंड |
| 1 | तापमान नियंत्रक | शिमादेन, जापान |
| 2 | लो-वोल्टेज बिजली के उपकरण | श्नाइडर |
| 3 | विद्युत घटक | CHINT या DELIXI |
| 4 | कैबिनेट निकाय | जीजीडी |
| 5 | पीएलसी | सीमेंस |
| 6 | टच स्क्रीन | एमसीजीएस |
नोट: उपरोक्त कॉन्फ़िगरेशन घटक की उपलब्धता के कारण ग्राहक को देखे बिना समकक्ष स्तर के ब्रांड में बदला जा सकता है।
4प्राकृतिक गैस भट्टी की लागू काम करने की स्थिति
4.1 ऊंचाई 1000 मीटर से अधिक नहीं होगी।
4.2 परिवेश का तापमान 5-40 ℃ की सीमा में है।
4.3 उपयोग क्षेत्र में मासिक औसत सापेक्ष आर्द्रता 90% से अधिक नहीं होगी।
4.4 कोई प्रवाहकीय धूल, विस्फोटक गैस और संक्षारक गैस नहीं है जो धातु और इन्सुलेशन को गंभीर रूप से नुकसान पहुंचा सकती है।
4.5 कोई स्पष्ट कंपन और अशांति नहीं है।
