पाइप के लिए आग रोक ईंट प्रकार विद्युत प्रतिरोध ट्रॉली प्रकार गर्मी उपचार भट्ठी

1.फर्नेस आवेदन

विद्युत प्रतिरोध ट्रॉली प्रकार की भट्टी का उपयोग मुख्य रूप से स्टील पाइपों को बोरोनाइज़ करने के लिए किया जाता है।

बोगी चूल्हा भट्टी में मुख्य रूप से फर्नेस शेल, लाइनिंग, फर्नेस डोर, फर्नेस डोर लिफ्टिंग मैकेनिज्म और डोर कम्प्रेशन मैकेनिज्म, बोगी, बोगी ट्रैक्शन मैकेनिज्म, फर्नेस बॉडी और बोगी के बीच सीलिंग, हीटिंग एलिमेंट और फिक्स्ड डिवाइस और तापमान नियंत्रण प्रणाली शामिल है।

2. तकनीकी विनिर्देश

2.1 रेटेड पावर: 530KW+5% (1-100%) एडजस्टेबल;

2.2 बिजली की आपूर्ति: 480V, 3P, 60Hz;

2.3 रेटेड तापमान: 1050 ℃ (सामान्य कार्य तापमान: 850-1000 ℃);

2.4 गैर-लोड फर्नेस तापमान वृद्धि की गति: ≤2 घंटे से 850 ℃;

2.5 नियंत्रण क्षेत्र: तापमान रिकॉर्डिंग के लिए 6 जोन + अतिरिक्त 3-बिंदु तापमान माप।और रीयल-टाइम प्रिंटिंग और रिकॉर्डिंग के लिए 3-चैनल 7-इंच कलर टच स्क्रीन रिकॉर्डर या 3-चैनल पेपर रिकॉर्डर से लैस है।

2.6 प्रभावी कार्य आकार: 12000 × 1800 × 1000 मिमी (एल × डब्ल्यू × एच);

2.7 ताप तत्व कनेक्शन: वाई;

2.8 तापमान एकरूपता: ±10℃;

2.9 तापमान माप सटीकता: ±1℃;

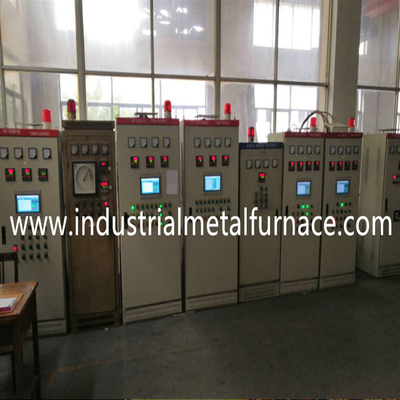

2.10 तापमान नियंत्रण विधि: एससीआर, पीआईडी ​​नियामक;485 संचार इंटरफेस, 10.1 इंच टच स्क्रीन के साथ शिमडेन तापमान नियंत्रक।टच स्क्रीन 1 वर्ष से अधिक के लिए ऐतिहासिक डेटा रिकॉर्ड कर सकती है, 10 से अधिक प्रक्रियाओं और अन्य कार्यों को अधिक तापमान अलार्म के साथ संग्रहीत कर सकती है।

2.11 भट्टी की सतह के तापमान में वृद्धि: <45 ℃;

2.12 ताप तत्व: 0Cr21AL6Nb (पट्टी);

2.13 बोगी फेस प्लेट: ZG30Cr24Ni7SiN गर्मी प्रतिरोधी स्टील, 30 मिमी मोटाई;

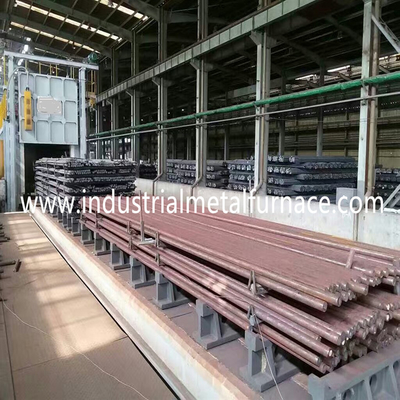

2.14 लोडिंग विधि: उत्पाद बोगी पर लोड किया जाता है, और फिर बोगी भट्टी में चला जाता है;

2.15 भट्ठी अस्तर: उच्च तापमान आग रोक ईंट चिनाई संरचना;

2.16 लदान क्षमता: 5 टन प्रति बैच;

2.17 गैस इनलेट: भट्ठी के शीर्ष पर तीन DN100 स्टेनलेस स्टील पाइप गैस आउटलेट हैं।भट्ठी के शरीर के किनारे के निचले हिस्से में मैन्युअल रूप से खोलना और बंद करना सरल और सुविधाजनक है।

2.18 सुरक्षात्मक गैस इनलेट: लंबी भट्टी के शरीर के कारण, चार DN25 गैस इनलेट पाइप समान रूप से भट्टी के निचले हिस्से में व्यवस्थित होते हैं और DN40 मुख्य गैस इनलेट पाइप से एकत्रित होते हैं।प्रवाह दर को नियंत्रित करने के लिए प्रत्येक गैस उप-इनलेट पाइप और गैस मुख्य इनलेट पाइप में मैनुअल वाल्व होते हैं।
