कम कार्बन वायर के लिए 8000 टन प्रति वर्ष XG08 जिंक केटल हॉट डिप गैल्वनाइजिंग प्रोसेस प्लांट लाइन
1.आवेदन
यह हॉट डिप गैल्वनाइजिंग प्रोडक्शन लाइन कम कार्बन स्टील वायर की निरंतर एनीलिंग और हॉट गैल्वनाइजिंग के लिए उपयुक्त है।यह देखते हुए कि ग्राहक के पास बाद के चरण में उच्च कार्बन गर्म-डुबकी गैल्वेनाइज्ड स्टील वायर बनाने की योजना है, यह उत्पादन के साथ भी संगत हो सकता है, और नई उत्पादन लाइन बनाने की कोई आवश्यकता नहीं है।
2. मुख्य प्रक्रिया तकनीकी पैरामीटर
2.1 उत्पादन प्रक्रिया प्रवाह
ए) कम कार्बन तार गर्म डुबकी गैल्वनाइजिंग प्रक्रिया: अनकोइलिंग --- एनीलिंग --- त्वचा क्रैकिंग --- पिकलिंग --- पानी रिंसिंग --- गर्म पानी धोने --- फ्लक्सिंग --- सुखाने --- गर्म गैल्वनाइजिंग - - वाइपिंग कूलिंग --- तार लेना।
2.2 तार विनिर्देश: ￠1.60 --- 5.00 मिमी
2.3 हेड नंबर और आउटपुट
ग्राहकों की आवश्यकताओं के अनुसार, वार्षिक उत्पादन 8000 टन है, और प्रति घंटा उत्पादन लगभग 1500 किलोग्राम है जो ￠2.40 मिमी पर आधारित है।रैखिक गति 20 मीटर/मिनट है, और ग्राहक को 28 सिर चाहिए।
2.4 ईंधन: विद्युत और गैस संयुक्त;
2.5 जस्ता परत का वजन: 80--350 ग्राम / वर्ग मीटर;
3. आपूर्ति का दायरा
| नहीं। | वस्तु | क्यू'स्व-परीक्षा |
| 1 | अनकॉइलिंग स्टैंड | 28 सिर |
| 2 | एनीलिंग भट्टी | 1 सेट |
| 3 | ठंडा करना और ढीला करना | 1 सेट |
| 4 | नमकीन बनाना डिवाइस | 1 सेट |
| 5 | पानी धोना | 1 सेट |
| 6 | फ्लक्सिंग टैंक | 1 सेट |
| 7 | सुखाने की टंकी | 1 सेट |
| 8 | गैल्वनाइजिंग भट्टी | 1 सेट |
| 9 | ट्रांजिशन फ्रेम, कूलिंग और वाइपिंग डिवाइस | 1 सेट |
| 10 | बेर का फूल उलटा टेक-अप यूनिट | 28 सिर |
4.प्रत्येक इकाई का विवरण

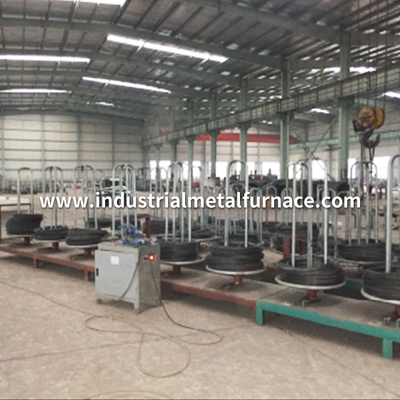

4.1 अनकॉइलिंग स्टैंड
रोटेटिंग अनकॉइलिंग स्टैंड: 28 पीसी;
4.2 वायर एनीलिंग फर्नेस
· ऑनलाइन एनीलिंग भट्टी 25 मीटर लंबी, कुल मिलाकर 2.0 मीटर चौड़ी और 1.40 मीटर चौड़ी है, जो कई खंडों से बनी है।
· प्रत्येक भट्टी ट्यूब को एक तार से गुजरने दिया जाता है, कुल मिलाकर 28 तार।
· ईंधन: प्राकृतिक गैस
· तापमान नियंत्रण सटीकता: ± 5 ℃
· भट्टी का तापमान नियंत्रण सीमा: 600-1000 ℃, समायोज्य।
· सिर की कुल संख्या 28 टुकड़े है।भट्ठी के तल को पाइप फ्रेम द्वारा समर्थित किया गया है।
· प्रकाश आग प्रतिरोधी और थर्मल इन्सुलेशन सामग्री का उपयोग किया जाता है, और सतह को स्टील संरचना द्वारा बंद कर दिया जाता है, जिसमें अच्छा थर्मल इन्सुलेशन प्रदर्शन होता है।
· 20 बर्नर किनारे पर व्यवस्थित हैं, और दहन नियंत्रण भट्टी का तापमान अनुपात में चार खंडों में समायोजित किया गया है।
4.3 कूलिंग और स्केल रिमूवल, 1 सेट
एयर कूलिंग की अवधि के लिए भट्ठी से स्टील के तार को डिस्चार्ज करने के बाद, इसे यांत्रिक रूप से ढीला कर दिया जाएगा और अधिकांश ऑक्साइड स्केल गर्म पानी की टंकी में ब्लास्ट हो जाएंगे।
4.4 अचार बनाना और पानी की सफाई, 1 सेट
4.5 फ्लक्सिंग टैंक
समग्र आयाम: 3500 * 1400 * 500 मिमी (एल, डब्ल्यू, एच);
सामग्री: स्टेनलेस स्टील
ताप मोड: 30kW ताप शक्ति स्वत: नियंत्रण के साथ ग्रिप अपशिष्ट गर्मी और सहायक विद्युत ताप।
4.6 सुखाने वाला ओवन
आकार: 8000*1500 (एल, डब्ल्यू);
हीटिंग विधि: ग्रिप अपशिष्ट गर्मी;
4.7 गैस जिंक गैल्वनाइजिंग फर्नेस
सिर की संख्या: 28 टुकड़े;
वायर रिक्ति: 40 मिमी;
बाहरी ताप;
वार्षिक कार्य समय: 7500h;
गर्म गैल्वनाइजिंग जिंक तरल का तापमान नियंत्रण सीमा: 440 ℃ ~ 460 ℃ समायोज्य;
जिंक तापमान नियंत्रण सटीकता: ± 2 ℃;
जस्ता परत की मोटाई सीमा: 100 ग्राम ~ 250 ग्राम / ㎡;
फर्नेस संरचना: जस्ता केतली 50 मिमी मोटी विशेष स्टील प्लेट से बनी होती है, जिसे दबाया और वेल्डेड किया जाता है।
जस्ता भट्ठी प्रभावी आकार: 6000 * 1400 * 900 मिमी (एल * डब्ल्यू * डी)।
जिंक की क्षमता लगभग 48t
ताप तापमान नियंत्रण: चरणबद्ध आनुपातिक नियंत्रण दहन;
प्रेस रोल विशेष सिरेमिक निश्चित प्रकार है, और इसे वर्ष में एक बार बदला जाना है।
लीड आउट मोड और कूलिंग: वर्टिकल लीडिंग आउट अपनाया जाता है।कम कार्बन स्टील के तार को एस्बेस्टस ब्लॉक से मिटा दिया जाता है, और उच्च कार्बन स्टील के तार को चारकोल + एस्बेस्टस फाइबर + ग्रेफाइट चिप्स से मिटा दिया जाता है।कूलिंग मोड वाटर कूलिंग है।

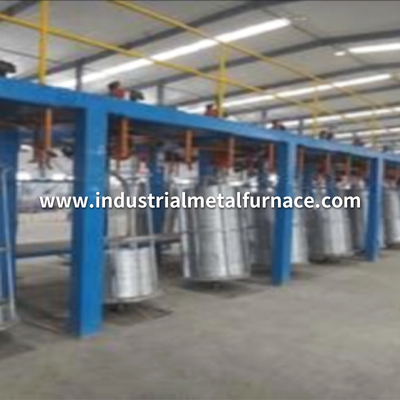

4.9 तार लग रहा है
हॉट डिप जिंक गैल्वनाइजिंग प्लांट 600 प्लम ब्लॉसम अपसाइड डाउन टेक-अप से लैस है, सिंगल हेड ट्रैक्शन मोटर की शक्ति 4.0 kW है, और गति को आवृत्ति रूपांतरण द्वारा समायोजित किया जाता है।
