| ब्रांड नाम: | WONDERY |
| मॉडल संख्या: | WDL-DDJR |
| मूक: | 1 सेट |
| कीमत: | TO BE NEGOTIATED |
| डिलीवरी का समय: | 30 कार्य दिवस |
| भुगतान की शर्तें: | एल/सी, टी/टी, डी/पी, वेस्टर्न यूनियन |
पूरी तरह से स्वचालित 6.5 किग्रा एल्यूमीनियम पिंड स्टैकिंग मशीन, पिंड स्टेकर मशीन
1. सारांश
रोबोट प्रकार एल्यूमीनियम पिंड स्टैकिंग मशीन का उपयोग रोबोट के साथ एल्यूमीनियम सिल्लियों को ढेर करने के लिए किया जाता है, और यह है
जापान कावासाकी 6-अक्ष रोबोट से लैस है जिसमें 180 किग्रा उठाने की क्षमता है।रोबोट ब्रांड को भी अनुकूलित किया जा सकता है
ग्राहक की जरूरतों के आधार पर।रोबोट प्रकार की इनगट कास्टिंग मशीन प्रदर्शन में बहुत स्थिर है और मानव श्रम को बचाती है।
2.मुख्य पैरामीटर
|
2.1।हड़पने का प्रभावी आकार: 700 लंबाई × 800 मिमी (खुला आकार या अनुकूलित); 2.2।रोटेशन की गति को एक चक्र के लिए समायोजित किया जा सकता है: 3.5 ~ 5.0 सेकंड; 2.3 लागू एल्यूमीनियम पिंड वजन: 6±1kg/टुकड़ा; 2.4 इनगट स्टैकिंग ऊंचाई: 1200 मिमी (पिंड परतों को सेट किया जा सकता है); मैनिपुलेटर का 2.5 रोटेशन कोण: 360 डिग्री फ्री सेटिंग; 2.6 स्टैकिंग गति: लगभग 3-5 परतें/मिनट;क्षमता: पिंड कारोबार समारोह के साथ सुसज्जित प्रति घंटे के बारे में 5 टन; |

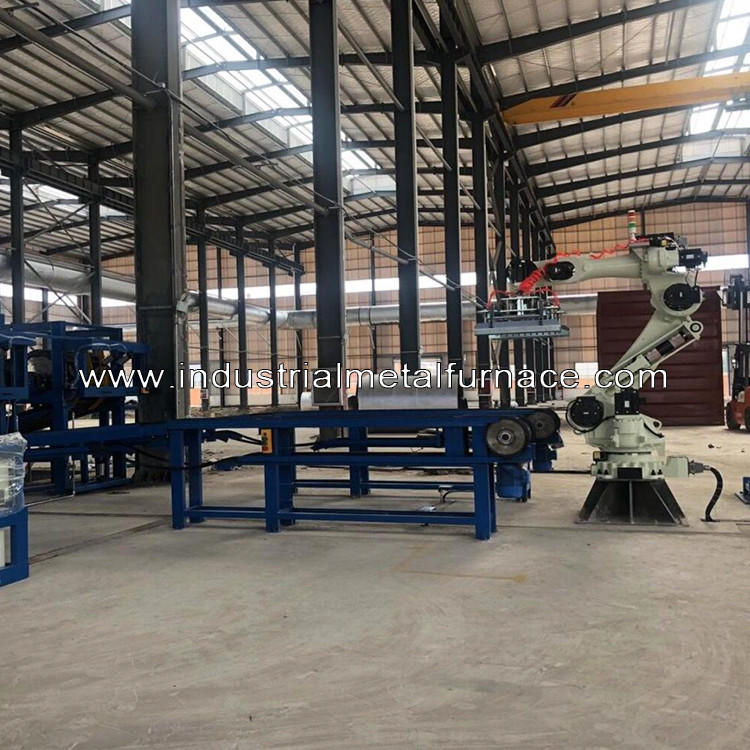

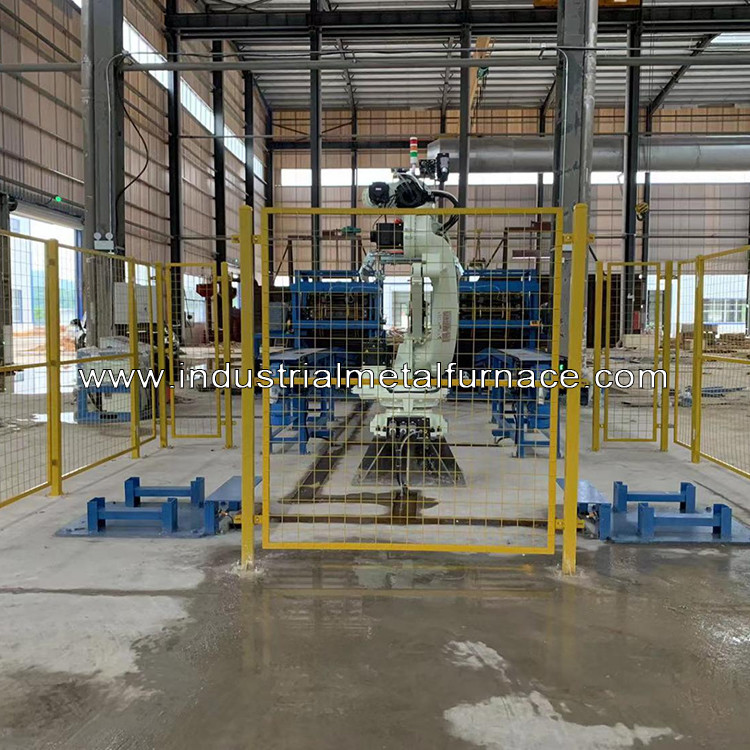

निम्नलिखित चित्र एक स्टैकिंग रोबोट को दो पिंड कास्टिंग लाइनों के साथ काम करते हुए दिखाता है।
रोबोट एक ही समय में 1 लाइन या 2 लाइन के साथ काम कर सकता है।
3. मुख्य कार्य
3.1 स्वचालित रूप से एल्यूमीनियम पिंड को पकड़ें और इसे निर्दिष्ट स्थान पर ढेर करें (या इसे संदेश देने वाली रेखा और पिंड सुखाने की रेखा पर ढेर करें)।
3.2 कास्टिंग प्रक्रिया में एल्यूमीनियम पिंड स्टैकिंग परतों की सेटिंग को सुविधाजनक बनाने के लिए डिवाइस में कई स्टैकिंग परतें प्रीसेट हैं।
3.3 एल्यूमीनियम पिंड कास्टिंग मशीन एक अस्थायी प्लेसमेंट बिंदु के साथ सेट की जाती है, जिसे संदेश लाइन की विफलता के मामले में निरंतर उत्पादन के लिए अस्थायी प्लेसमेंट बिंदु पर रखा जा सकता है।
3.4 स्टैकिंग रोबोट हर बार 90 डिग्री घूमता है, क्रमशः 0 डिग्री, 90 डिग्री, 180 डिग्री और 270 डिग्री (या 0 डिग्री और 90 डिग्री), ताकि पूरे स्टैक के चारों कोनों को सपाट बनाया जा सके।
3.5 प्रत्येक परत में 7 एल्यूमीनियम सिल्लियां होती हैं (प्रत्येक बार 7 एल्यूमीनियम सिल्लियां पकड़ी जाती हैं), और कुल वजन 55 किग्रा से अधिक नहीं होता है।
3.6 एल्युमिनियम पिंड स्टेकर पॉज फंक्शन से लैस है।असामान्य स्थितियों के मामले में कार्यकर्ता किसी भी समय रुक सकता है।असामान्यताओं को समाप्त करने के बाद, सीधे प्रेस शुरू करें, और रोबोट अंतिम अधूरी स्टैकिंग प्रक्रिया को जारी रखता है।
3.7 आपातकालीन रोक के बाद, विफलता के बाद मैन्युअल हस्तक्षेप की आवश्यकता को कम करने, एल्यूमीनियम पिंड कास्टिंग मशीन को सीधे ढेर करने के लिए शुरू किया जा सकता है।
3.8 एल्यूमीनियम पिंड कास्टिंग लाइन में सही डिजाइन और पूर्ण गलती कोड हैं, जो गलती निर्धारण के लिए सुविधाजनक है और
समस्या निवारण।
