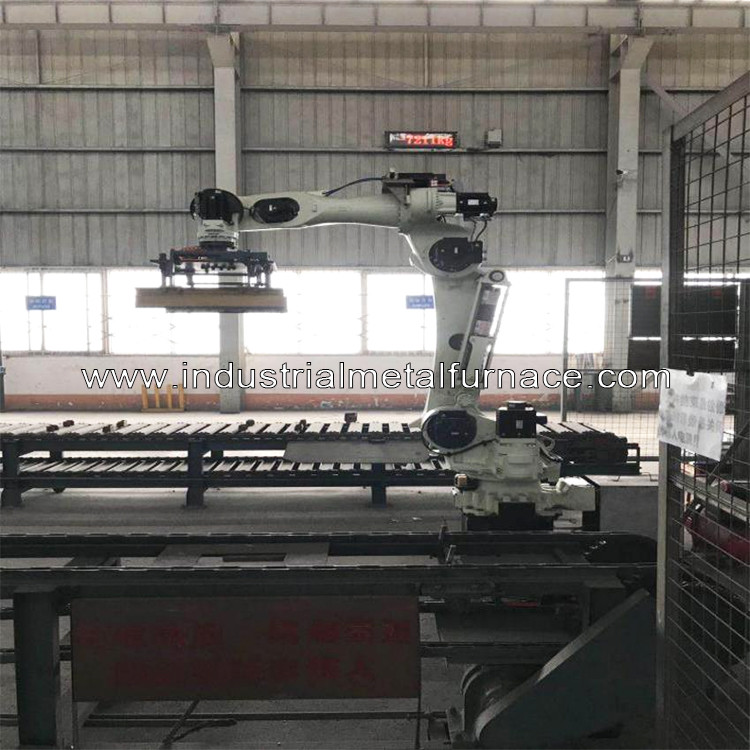

सीमेंस रोबोट के साथ 6.5 किग्रा स्वचालित एल्युमिनियम इनगॉट स्टैकिंग मशीन
1. उत्पाद सुविधाएस
स्टैकिंग रोबोट सीमेंस मॉड्यूल से लैस है।पूरे एल्यूमीनियम पिंड स्टेकर में तेजी से स्टैकिंग गति और स्थिर प्रदर्शन होता है।
2. तकनीकी पैरामीटर
|
2.1।हड़पने का प्रभावी आकार: 700 लंबाई × 800 मिमी (खुला आकार या अनुकूलित); 2.2।रोटेशन की गति को एक चक्र के लिए समायोजित किया जा सकता है: 3.5 ~ 5.0 सेकंड; 2.3 लागू एल्यूमीनियम पिंड वजन: 6±1kg/टुकड़ा; 2.4 इनगट स्टैकिंग ऊंचाई: 1200 मिमी (पिंड परतों को सेट किया जा सकता है); मैनिपुलेटर का 2.5 रोटेशन कोण: 360 डिग्री फ्री सेटिंग; 2.6 स्टैकिंग गति: लगभग 3-5 परतें/मिनट; 2.7 क्षमता: पिंड टर्नओवर फ़ंक्शन से लैस लगभग 5 टन प्रति घंटा; |

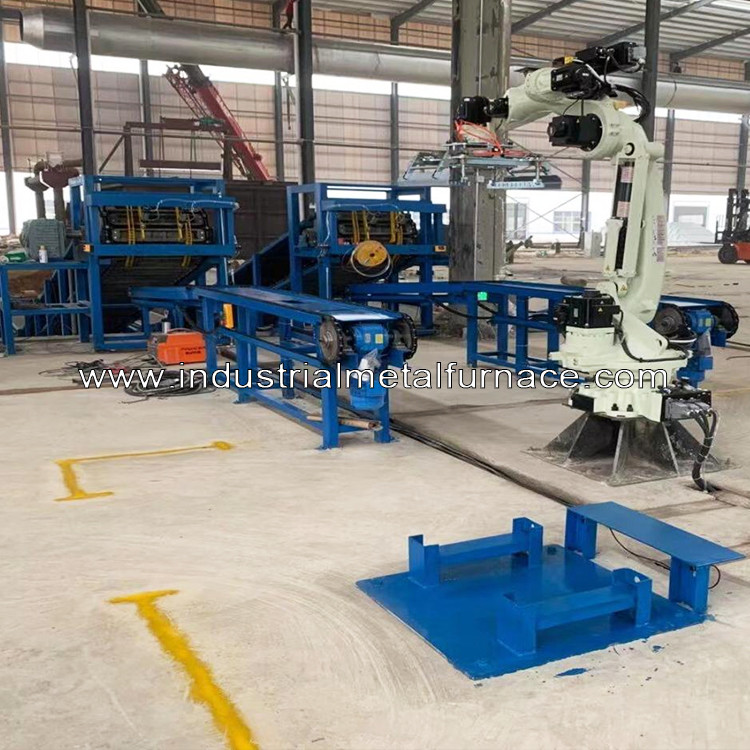

एल्यूमीनियम पिंड कास्टिंग मशीन और पिंड स्टैकिंग मशीन का लेआउट:
रोबोट टाइप एल्युमिनियम इनगॉट स्टैकिंग मशीन का टर्नओवर मैकेनिज्म:
3. सुविधाएँ
3.1 स्वचालित रूप से एल्यूमीनियम पिंड को पकड़ें और इसे निर्दिष्ट स्थान पर ढेर करें (या इसे संदेश देने वाली रेखा और पिंड सुखाने की रेखा पर ढेर करें)।
3.2 कास्टिंग प्रक्रिया में एल्यूमीनियम पिंड स्टैकिंग परतों की सेटिंग को सुविधाजनक बनाने के लिए डिवाइस में कई स्टैकिंग परतें प्रीसेट हैं।
3.3 एल्यूमीनियम पिंड कास्टिंग मशीन एक अस्थायी प्लेसमेंट बिंदु के साथ सेट की जाती है, जिसे संदेश लाइन की विफलता के मामले में निरंतर उत्पादन के लिए अस्थायी प्लेसमेंट बिंदु पर रखा जा सकता है।
3.4 स्टैकिंग रोबोट हर बार 90 डिग्री घूमता है, क्रमशः 0 डिग्री, 90 डिग्री, 180 डिग्री और 270 डिग्री (या 0 डिग्री और 90 डिग्री), ताकि पूरे स्टैक के चारों कोनों को सपाट बनाया जा सके।
3.5 प्रत्येक परत में 7 एल्यूमीनियम सिल्लियां होती हैं (प्रत्येक बार 7 एल्यूमीनियम सिल्लियां पकड़ी जाती हैं), और कुल वजन 55 किग्रा से अधिक नहीं होता है।
