ग्रेविटी कास्टिंग के लिए 200KW टू बाथ टाइप इंडक्शन कॉपर मेल्टिंग फर्नेस, मेल्टिंग कॉपर के लिए फर्नेस
1. सामान्य विवरण
200KW ग्रेविटी कॉपर कास्टिंग भट्टी दो मेल्टिंग पूल डिजाइन और दो इंडक्शन बॉडी स्ट्रक्चर को अपनाती है।
इस संरचना का लाभ पिघलने वाले पूल और भट्ठी के सभी भागों के तापमान को संतुलित करना है
ऊर्जा-बचत प्रभाव प्राप्त करें, और विद्युत चुम्बकीय सरगर्मी की सीमा में सुधार करें ताकि सभी तत्व
भट्ठी अधिक समान रूप से वितरित की जाती हैं।ग्रेविटी कॉपर कास्टिंग फर्नेस का उद्देश्य: लाल को पिघलाना और धारण करना
तांबा, कांस्य, पीतल और अन्य तांबे मिश्र धातु।
2. कॉपर मेल्टिंग फर्नेस का तकनीकी पैरामीटर
| नहीं। | वस्तु | पैरामीटर |
| 1 | न्यूनतम क्षमता | 0.3टी |
| 2 | रेटेड कुल क्षमता | 1.5 टी |
| 3 | मूल्यांकित शक्ति | 200 किलोवाट |
| 4 | पिघलने पूल शक्ति | 120 किलोवाट |
| 5 | होल्डिंग पूल पावर | 80 किलोवाट |
| 6 | रेटेड वोल्टेज | 380 वी |
| 7 | अवस्था | 3पी |
| 8 | आवृत्ति | 50 हर्ट्ज |
| 9 | पिघलने की दर | 0.5 टी / घंटा |
| 10 | रेटेड काम कर रहे तापमान | 1250 ℃ |
| 11 | ऊर्जा घटक |
0.45~0.5 (क्षतिपूर्ति से पहले) 0.9~1 (क्षतिपूर्ति के बाद) |
| 12 | ठंडा पानी का दबाव | (2~3)×105देहात |
| 13 | ठंडा पानी की खपत | 7T / घंटा (इंडक्शन कॉइल 3T / घंटा, वाटर कूलिंग जैकेट 4T / घंटा) |
3. कार्य सिद्धांत और मुख्य संरचना
कॉपर कास्टिंग भट्टी को विद्युत चुम्बकीय प्रेरण के सिद्धांत के आधार पर डिज़ाइन किया गया है।वैकल्पिक चुंबकीय
प्रत्यावर्ती वोल्टेज के साथ इंडक्शन कॉइल लगाने के बाद प्रवाह उत्पन्न होता है।चुंबकीय प्रवाह लोहे से होकर गुजरता है
कोर एक बंद चुंबकीय सर्किट बनाने के लिए।यह वैकल्पिक चुंबकीय प्रवाह इलेक्ट्रोमोटिव बल और द्वितीयक को प्रेरित करता है
पिघला हुआ कक्ष में वर्तमान।यह विद्युत धारा के प्रतिरोध के माध्यम से विद्युत ऊर्जा को ऊष्मा ऊर्जा में परिवर्तित करती है
धातु आवेश, और ऊष्मा ऊर्जा धातु को कक्ष में पिघला देती है।

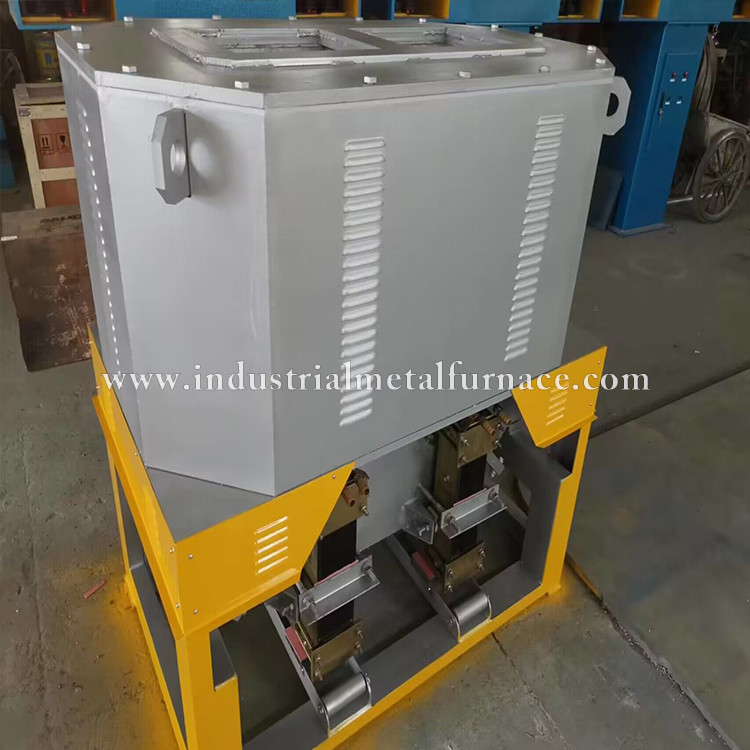

3.2 कॉपर मेल्टिंग होल्डिंग फर्नेस फर्नेस बॉडी, फर्नेस फ्रेम, इंडक्शन बॉडी, इलेक्ट्रिक फर्नेस से बना है

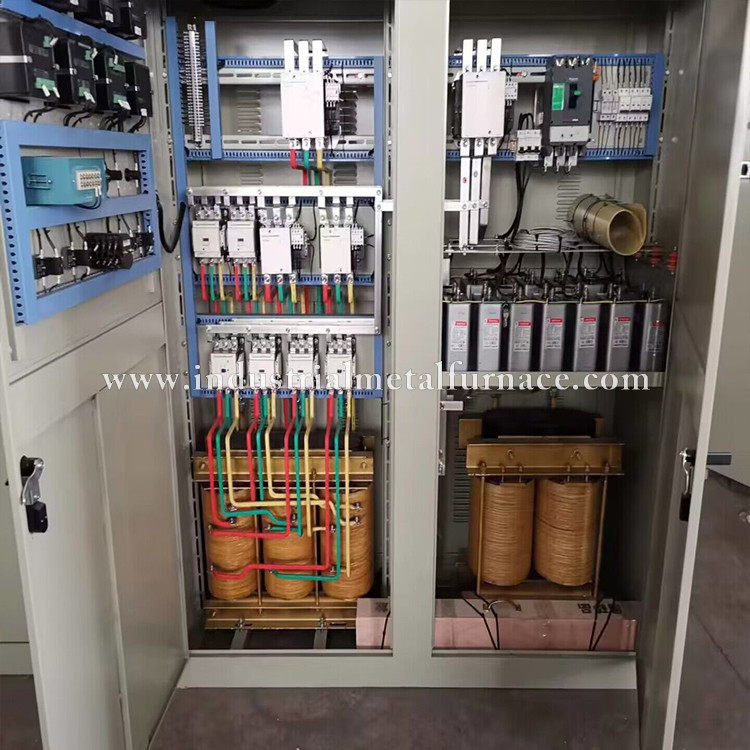

शीतलन प्रणाली, विद्युत नियंत्रण कैबिनेट, आदि।
इलेक्ट्रिक फर्नेस वोल्टेज रेंज: 90V, 120V, 150V, 180V, 210V, 250V, 300V, 380V।
3.3 ग्रेविटी कास्टिंग इलेक्ट्रिक फर्नेस दो वर्टिकल आयरन कोर इंडक्शन स्ट्रक्चर को गोद लेती है।खोल स्टील से बना है
तश्तरी।मोल्टिंग पूल को थर्मल इन्सुलेशन सामग्री और आग रोक सामग्री के साथ पंक्तिबद्ध किया जाता है और फिर इसके साथ बनाया जाता है
आग रोक ईंटें।
3.4 सेंसर बॉडी दो सेंसर, दो लोहे के कोर और दो पिघले हुए खांचे से बनी होती है।संवेदन
बॉडी शेल आग रोक गाँठ सामग्री और वाटर-कूल्ड जैकेट से बना है।प्रेरण पिघलने वाली भट्टी
शरीर जल-ठंडा है: दुर्दम्य सामग्री को आसानी से हटाने और बिजली के नुकसान को कम करने के लिए
इंडक्शन बॉडी शेल, इंडक्शन बॉडी शेल दो हिस्सों से बना होता है, जिसमें इंसुलेटिंग मटीरियल सैंडविच होता है
बीच में, और इंडक्शन बॉडी शेल असेंबली के दौरान उपरोक्त निकला हुआ किनारा सतह पर आधारित है।
3.5 पिघलने की प्रक्रिया के दौरान, इनलेट पानी का तापमान 35 ℃ से अधिक नहीं होगा, और आउटलेट पानी
तापमान 55 ℃ से अधिक होगा, और पानी का प्रवाह नियमित रूप से मापा जाएगा।अगर पानी का बहाव है
आवश्यक जल प्रवाह से कम, पैमाने को साफ किया जाएगा।
3.6 औद्योगिक प्रेरण भट्ठी के ठंडा पानी की गुणवत्ता निम्नलिखित आवश्यकताओं को पूरा करेगी: पीएच मान
7 ~ 8 की सीमा के भीतर है, कठोरता 7 से अधिक नहीं है, और निलंबित ठोस और भंग की कुल सामग्री
ठोस 10 से अधिक नहीं है, ताकि ठंडा पानी को स्केलिंग और जल पथ को अवरुद्ध करने से रोका जा सके।
