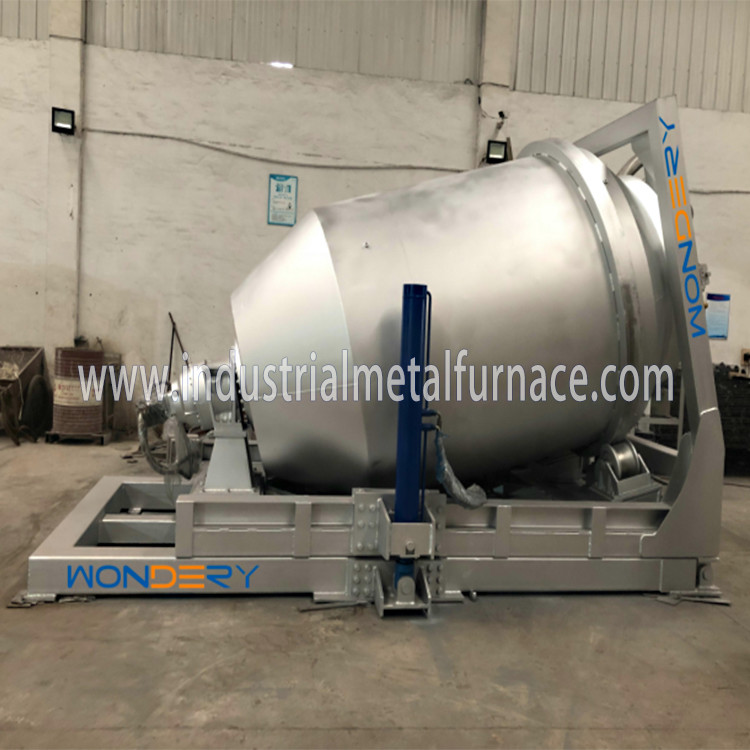

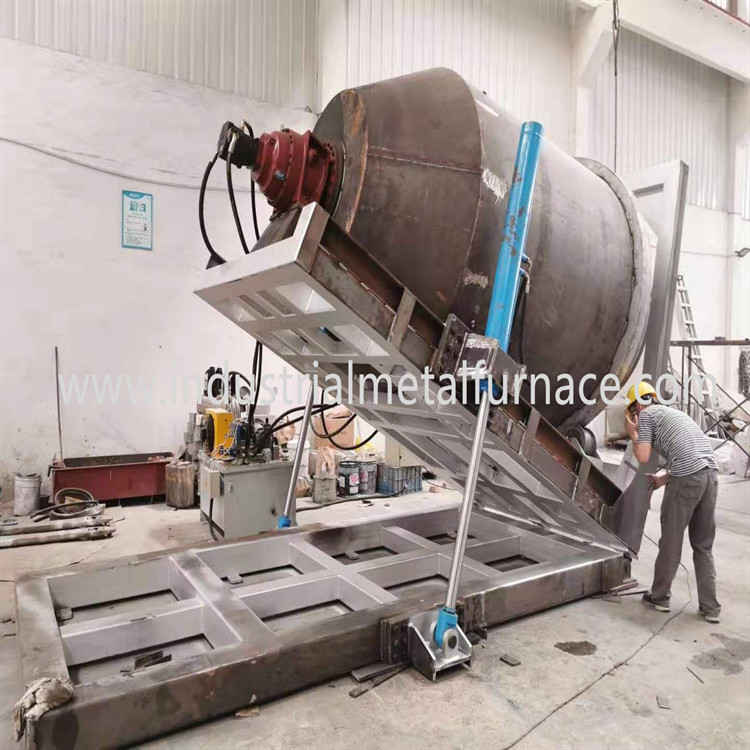

5000 किलोग्राम गैस से चलने वाली रोटरी इंडस्ट्रियल एल्यूमीनियम फ्लिटिंग फर्नेस
1.सारांश
हमारी कंपनी द्वारा निर्मित रोटरी फ्यूजिंग फर्नेस का उपयोग मुख्य रूप से पुनः पिघलने के द्वारा प्रयुक्त सामग्रियों के पुनर्चक्रण के लिए किया जाता है।
उत्पाद की दहन प्रणाली में ऊर्जा बचत करने वाला बर्नर है, जिसमें स्वचालित इग्निशन के फायदे हैं।
अग्नि सुरक्षा और पूर्ण दहन।
भट्ठी का आकार अंडाकार है।
एल्यूमीनियम पिघलने की भट्ठी के दोनों पक्ष विशेष उच्च शक्ति असंगत अग्निरोधक सामग्री से बने होते हैं, जो
एक ही समय में डाली जाती हैं और उच्च शक्ति होती है।
2.तकनीकी मापदंड
| नहीं. | पद | पैरामीटर |
| 1 | ताप दर | 300°C/h समायोज्य |
| 2 | घुमावदार गति गति | 10~12 मीटर/मिनट |
| 3 | डिजाइन अधिकतम भट्ठी का तापमान | 1100°C |
| 4 | आयाम | 5400 ((L) × 3060 ((W) X 3020 ((H) |
| 5 | अधिकतम क्षमता | 5000 किलोग्राम (Al) |
| 6 | ईंधन का प्रकार और गैस का दबाव | |
| 7 | पाइपलाइन प्राकृतिक गैस, बर्नर से पहले नामित दबाव | 5000Pa |
| 8 | ऊष्मांक मूल्य | Qd=8600kcal/Nm |
| 9 | अधिकतम ईंधन की खपत | 120Nm3/h |
| 10 | अधिकतम वायु खपत | 1100Nm3/h |
| 11 | अधिकतम धुआं मात्रा | 925 मीटर3/h |
| 12 | तापमान नियंत्रण क्षेत्र | 1 क्षेत्र |
| 13 | भट्ठी तापमान एकरूपता | ±10°C (प्रभावी हीटिंग क्षेत्र, रखरखाव अवधि के दौरान तापमान माप) |
3.विशेषताएं
धातु पिघलने की भट्ठी में लौ के निवास का समय पिघलने की गति को बढ़ा सकता है और कम कर सकता है
ऊर्जा की खपत. WDL-ZLQ सीरीज की भट्ठी में तेज पिघलने की गति, अच्छा थर्मल इन्सुलेशन प्रदर्शन है,
कम ऊर्जा की खपत, कम उपयोग लागत, सुरक्षित और विश्वसनीय, कम शोर, अच्छा कार्य वातावरण और पूरा करता है
पर्यावरण संरक्षण की आवश्यकताएं। इस श्रृंखला के उत्पादों का संचालन करना आसान है और संरचना में कॉम्पैक्ट है।
पिघलने, गर्मी संरक्षण और कबाड़ हटाने के कार्यों के साथ, इसे एक ही समय में पिघलाया और रखा जा सकता है।
औद्योगिक धातु पिघलने भट्ठी शरीर अग्निरोधक परत, गर्मी संरक्षण परत और गर्मी से बना है
इन्सुलेशन परत. भट्ठी कक्ष पूरी तरह से डाली और उच्च शक्ति असंगत अग्निरोधक द्वारा गठित है
भट्ठी में एक दबाव अंगूठी है, जो भट्ठी में लौ के निवास समय को बढ़ा सकती है।
भट्ठी, पिघलने की गति बढ़ाने, और ऊर्जा की खपत को कम करने के लिए।
यह थर्मल इन्सुलेशन का एक बहुत ही अच्छा उपयोग करता है।
परत और थर्मल एडियाबेटिक परत सिरेमिक फाइबर से बनी होती है।
छोटे गर्मी भंडारण, तेजी से तापमान वृद्धि, अच्छा गर्मी संरक्षण और कम ऊर्जा खपत।
बर्नर, प्रशंसक, सोलेनोइड वाल्व, इग्निटर और लौ मॉनिटर एकीकृत हैं।
बिजली की आपूर्ति (380V) कनेक्ट करें।
4.कार्यशाला और बिजली आपूर्ति
4.1 उपकरण की स्थापना के लिए आरक्षित कार्यशाला स्थान का आयाम 10 से कम नहीं है
लंबाई में 6 मीटर से कम नहीं, चौड़ाई में 6 मीटर से कम नहीं और ऊंचाई में 5.5 मीटर से कम नहीं।
नियंत्रण कैबिनेट नियंत्रण कक्ष में रखा जाता है। औद्योगिक धातु पिघलने के नियंत्रण कक्ष
उपकरण के पास भट्ठी का निर्माण किया जाना चाहिए और निकटतम स्थिति से पर्याप्त दूरी बनाए रखें
यह सुनिश्चित करने के लिए कि उच्च तापमान वाले वर्कपीस की विकिरण
नियंत्रण कक्ष की सुरक्षा।
बिजली की आपूर्ति 50Kw से कम नहीं है, मुख्य रूप से ब्लोअर मोटर, रोटरी हाइड्रोलिक के संचालन के लिए इस्तेमाल किया
मोटर, प्रेरित ड्राफ्ट वेंटिलेटर और अन्य घटक
