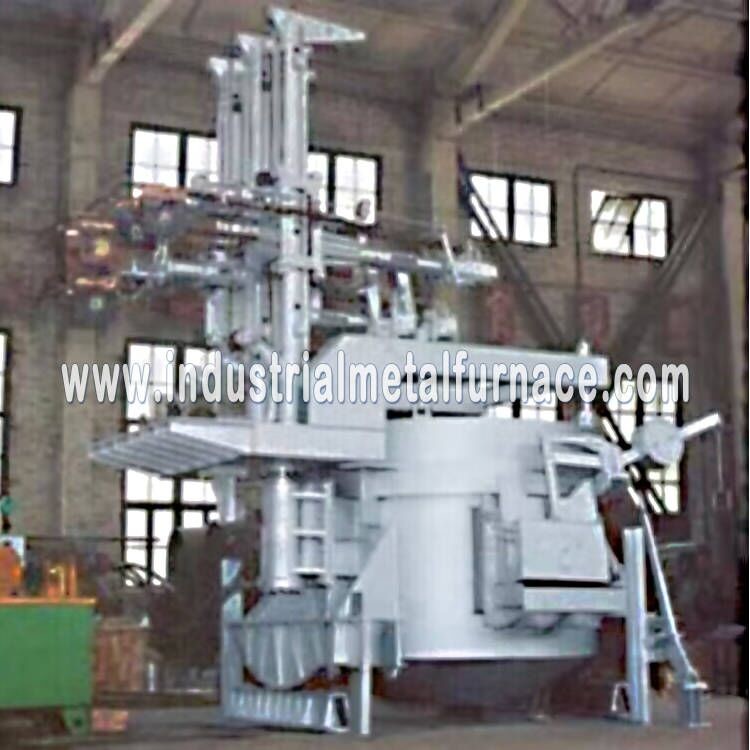

सिलिका सैंड, कीमती धातु के लिए 2000 किग्रा इलेक्ट्रिक आर्क फर्नेस मेल्टिंग फर्नेस
1.अवलोकन
इलेक्ट्रिक आर्क फर्नेस साधारण शक्ति को गोद लेती है, अनस्क्रूइंग फर्नेस कवर के साथ टॉप लोडिंग, और
स्टील को टैप करने के लिए टैपिंग चैनल।संरचना अर्ध-हाइड्रोलिक और फर्नेस कवर अनस्क्रूइंग प्रकार को गोद लेती है।
पिट-प्रकार का लेआउट फैक्ट्री भवन की ऊंचाई के लिए आवश्यकताओं को कम कर सकता है।
2.ई की मुख्य विशेषताएंइलेक्ट्रिक आर्क फर्नेस
स्टील बनाने के लिए यह इलेक्ट्रिक आर्क फर्नेस ऑक्साइड को गलाने के लिए बेसिक फर्नेस लाइनिंग या एसिडिक फर्नेस लाइनिंग को अपनाती है,
कीमती धातु संवर्धन और अन्य किस्में।
यह इलेक्ट्रिक आर्क फर्नेसउपकरण में निम्नलिखित मुख्य विशेषताएं हैं:
▲ इलेक्ट्रिक आर्क फर्नेस उपकरण अनस्क्रूइंग फर्नेस कवर, टॉप-लोडिंग, सेमी-हाइड्रोलिक मैकेनिज्म के साथ सेट है,
दोहन ढलान के माध्यम से दोहन, और गड्ढे में स्थापना।
▲ कॉपर ट्यूब प्रकार प्रवाहकीय क्रॉस आर्म का उपयोग करना।
▲ बड़े क्रॉस-सेक्शन वाटर-कूल्ड केबल का उपयोग करें।
▲ इंटीग्रल फर्नेस शेल स्ट्रक्चर को अपनाएं।
▲ इलेक्ट्रिक आर्क फर्नेस के नीचे एक डिश-आकार की संरचना को गोद लेती है, जिससे उपकरणों की विश्वसनीयता में सुधार होता है
और सेवा जीवन को बढ़ाता है।
▲ फर्नेस कवर रोटेशन बड़ी टर्नटेबल तकनीक को अपनाता है, जो विस्थापन को कम करता है
वाटर-कूल्ड केबल, प्रतिबाधा को कम करता है, बिजली के नुकसान को कम करता है, बिजली की खपत को कम करता है, और
कब्जे वाले क्षेत्र को कम करता है।
▲ इलेक्ट्रोड की सटीकता और विश्वसनीयता सुनिश्चित करने के लिए सबसे उन्नत पीएलसी इलेक्ट्रोड नियामक का उपयोग किया जाता है
प्रणाली सबसे बड़ी हद तक।
▲इलेक्ट्रोड उठाने वाला सर्किट इलेक्ट्रोड को टूटने से रोकने और कुशल संचालन सुनिश्चित करने के लिए सुसज्जित है
भट्टी का।
▲ ट्रांसफॉर्मर की वोल्टेज विनियमन विधि नो-लोड इलेक्ट्रिक वोल्टेज विनियमन है।
▲ सेकेंडरी वाइंडिंग: ट्रांसफॉर्मर बॉडी का कंप्रेशन: कॉइल कंप्रेशन विशेष स्प्रिंग ऑयल सिलेंडर को अपनाता है
प्रेशर नेल, सभी कॉइल को एक पूरे के रूप में इकट्ठा किया जाता है और वैक्यूम-ड्राई किया जाता है।
▲ ट्रांसफॉर्मर को लंबे समय तक 20% तक ओवरलोड किया जा सकता है, और यह सुनिश्चित करने के लिए पर्याप्त यांत्रिक शक्ति है
यह लगातार शॉर्ट-सर्किट प्रभावों का सामना कर सकता है।
▲ ट्रांसफार्मर मजबूर तेल परिसंचारी जल शीतलन (ओएफडब्ल्यूएफ) विधि का है, एक परेशानी मुक्त मजबूर तेल परिसंचारी को अपनाना
पानी वाला कूलर।
▲ ट्रांसफार्मर कोर सामग्री उच्च गुणवत्ता वाले उत्पादों से बने होते हैं।
▲ ट्रांसफार्मर का तेल 25 # तेल को गोद लेता है।
▲ ट्रांसफार्मर भारी गैस, हल्की गैस और दबाव रिलीजर सुरक्षा कार्यों और ऑन-लोड से लैस है
स्विच भारी गैस सुरक्षा कार्यों से सुसज्जित है।
4. मुख्य तकनीकी पैरामीटर
| नहीं। | वस्तु | यूएनआईटी | वीalue | टिप्पणी |
| 1 | इलेक्ट्रिक आर्क फर्नेस रेटेड क्षमता | टी | 2 | |
| 2 | खोल व्यास | मिमी | Φ2200 | दोहन चुटकी |
| 3 | फर्नेस कवर की उठाने की ऊंचाई | मिमी | 200 | |
| फर्नेस कवर अनस्क्रू एंगल | ° | ~ 83 | ||
| फर्नेस कवर लिफ्ट और रोटेशन | हाइड्रोलिक ड्राइविंग | |||
| 4 | ग्रेफाइट इलेक्ट्रोड व्यास | मिमी | 200 | |
| इलेक्ट्रोड पोल केंद्र व्यास | मिमी | 620 | ||
| इलेक्ट्रोड उठाने वाला स्ट्रोक | मिमी | 1100 | ||
| इलेक्ट्रोड ऊपर/नीचे अधिकतम गति | मी/मिनट | 3/2.5 | ||
| नियंत्रण रखने का तरीका | पिनियन-रैक ड्राइव | |||
| इलेक्ट्रोड आर्म फॉर्म | कॉपर ट्यूब प्रकार प्रवाहकीय क्रॉस आर्म | |||
| 5 | टैपिंग एंगल | ° | 45 | अधिकतम |
| स्लैग झुकाव | ° | 15 | अधिकतम | |
| 6 | इलेक्ट्रिक फर्नेस ट्रांसफार्मर रेटेड क्षमता | केवीए | 1250 | 20% से अधिक भारित किया जा सकता है |
| प्राथमिक वोल्टेज | के। वी | 10/6.3 | ||
| कटऑफ का दबाव नहीं | वी | 210-104 | 5-स्तर गैर-उत्तेजना विद्युत वोल्टेज विनियमन | |
| द्वितीयक प्रवाह | ए | 4000 | ||
| ट्रांसफार्मर कूलिंग फॉर्म | मजबूत तेल परिसंचारी पानी ठंडा | |||
| 7 | हाइड्रोलिक सिस्टम काम का दबाव | एमपीए | 6 | |
| काम करने का माध्यम | पहनने के लिए प्रतिरोधी हाइड्रोलिक तेल | |||
| 8 | ठंडा पानी की व्यवस्था | औद्योगिक जल (ट्रांसफार्मर ठंडा पानी सहित) | ||
| इनलेट दबाब | एमपीए | > 0.3 | ||
| इनलेट पानी का तापमान | ℃ | ≤32 | ||
| पानी का तापमान | ℃ | <50 | ||
| ठंडा पानी की खपत | एम3/एच | ~ 20 |
EAF-1.5T इलेक्ट्रिक आर्कभट्ठीआपूर्ति का दायरा
| नहीं। | वस्तु | सामग्री और दायरा | क्यू'स्व-परीक्षा |
| 1 | यांत्रिक भाग | ||
| 1.1 | फर्नेस बॉडी (φ2200) | फर्नेस शेल, टैपिंग च्यूट, फर्नेस डोर मैकेनिज्म आदि। | 1 सेट |
| 1.2 | वाटर-कूल्ड फर्नेस कवर रिंग | वाटर-कूल्ड फर्नेस रिंग, आदि। | 1 सेट |
| 1.3 | इलेक्ट्रोड उठाने का तंत्र | कॉलम के तीन सेट, गाइड व्हील डिवाइस और इंसुलेटिंग पार्ट्स, गियर-रैक-रेड्यूसर | 1 सेट |
| 1.4 |
कवर उठाना और रोटरी तंत्र |
फर्नेस कवर रोटेटिंग फ्रेम, फर्नेस कवर रोटेटिंग मैकेनिज्म, फर्नेस कवर लिफ्टिंग मैकेनिज्म | 1 सेट |
| फर्नेस कवर रोटरी स्लीपिंग बियरिंग | 1 सेट | ||
| 1.5 | फर्नेस टिल्टिंग मैकेनिज्म | टिल्टिंग क्रैडल, हॉरिजॉन्टल सपोर्ट, टिल्टिंग प्लेटफॉर्म, फर्नेस कवर रोटेशन और अनस्क्रूइंग सपोर्ट | 1 सेट |
| 1.6 | शीतलन प्रणाली | जल वितरक, रिटर्न टैंक, पाइपलाइन वाल्व और संबंधित उपकरण | 1 सेट |
| 2 | उच्च वर्तमान भाग | ||
| 2.1 | प्रवाहकीय क्रॉस आर्म | कंडक्टिव कॉपर ट्यूब टाइप कंडक्टिव क्रॉस आर्म 3 पीस, क्लैम्प, होल्डिंग रिंग आदि। | 1 सेट |
| 2.2 | लघु नेटवर्क प्रणाली | लचीले कम्पेसाटर, प्रवाहकीय तांबे के पाइप, केबल जोड़, कोष्ठक और फास्टनरों, इन्सुलेट भागों, आदि। | 1 सेट |
| र्तमान ट्रांसफार्मर | 3 पीसीएस | ||
| 2.3 | वाटर-कूल्ड केबल | बड़े क्रॉस-सेक्शन वाटर-कूल्ड केबल | 1 सेट |
| 3 | हाइड्रोलिक प्रणाली | ||
| 3.1 | हाइड्रोलिक स्टेशन | तेल टैंक, उच्च दबाव तेल फिल्टर, एकीकृत वाल्व ब्लॉक, शीतलन उपकरण, संचायक | 1 सेट |
| 3.2 | हायड्रॉलिक सिलेंडर | झुका हुआ सिलेंडर | 1 |
| इलेक्ट्रोड क्लैंपिंग सिलेंडर | 3 | ||
| फर्नेस कवर लिफ्टिंग रोटरी सिलेंडर | 1 | ||
| 4 | बिजली के भागों | ||
| 4.1 | फर्नेस ट्रांसफार्मर | HSSP-1250KVA, ट्रांसफॉर्मर एक्सेसरीज और ऑयल-वाटर कूलर | 1 सेट |
| 4.2 | उच्च दबाव प्रणाली | 10KV (6KV) वैक्यूम स्विच कैबिनेट | 1 सेट |
| 4.3 | लो-वोल्टेज इलेक्ट्रिक कंट्रोल फाउंडेशन और ऑटोमैटिक कंट्रोल सिस्टम | लो-वोल्टेज पावर कैबिनेट, इलेक्ट्रिकल कंट्रोल कैबिनेट, पीएलसी मेन ऑपरेशन टेबल और फील्ड ऑपरेशन बॉक्स | 1 सेट |
