1. सामान्य परिचय

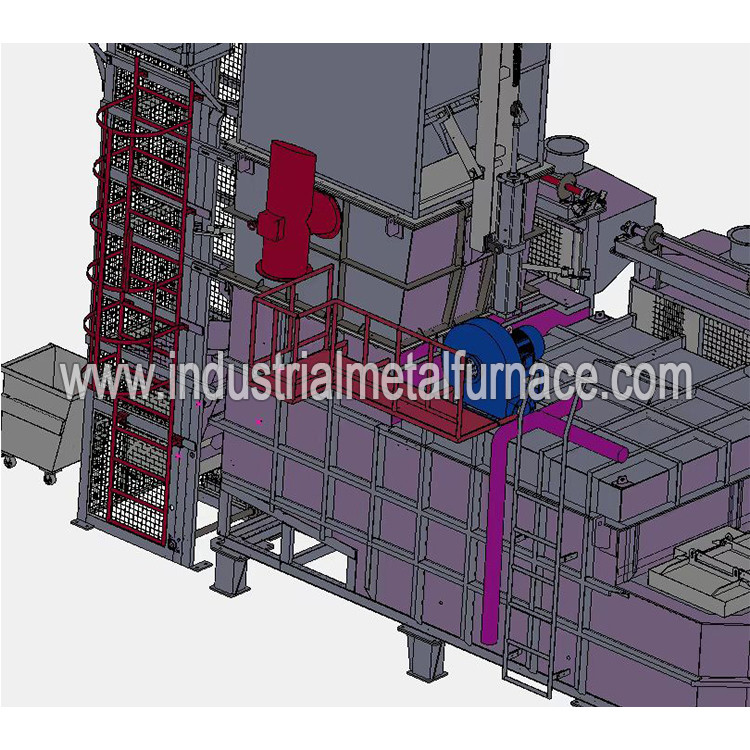

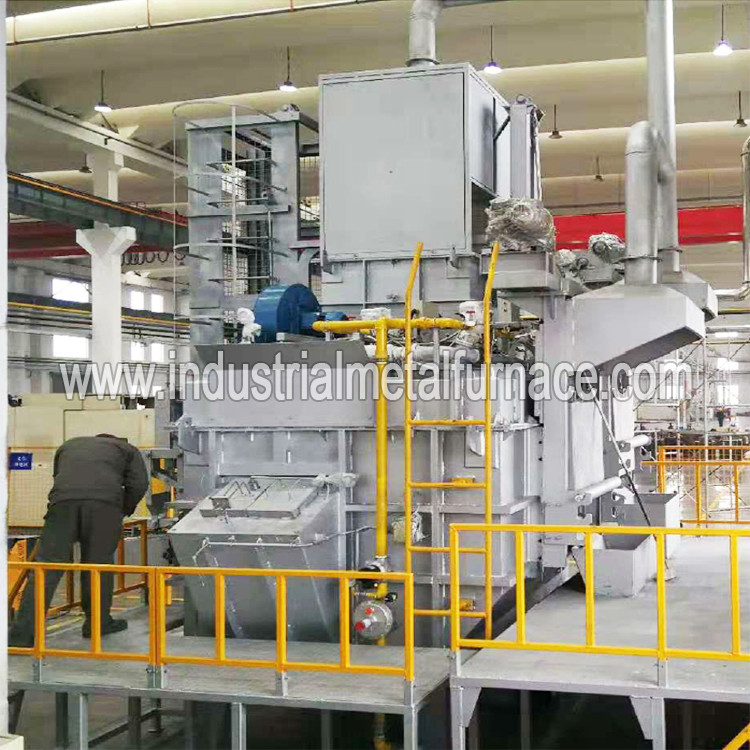

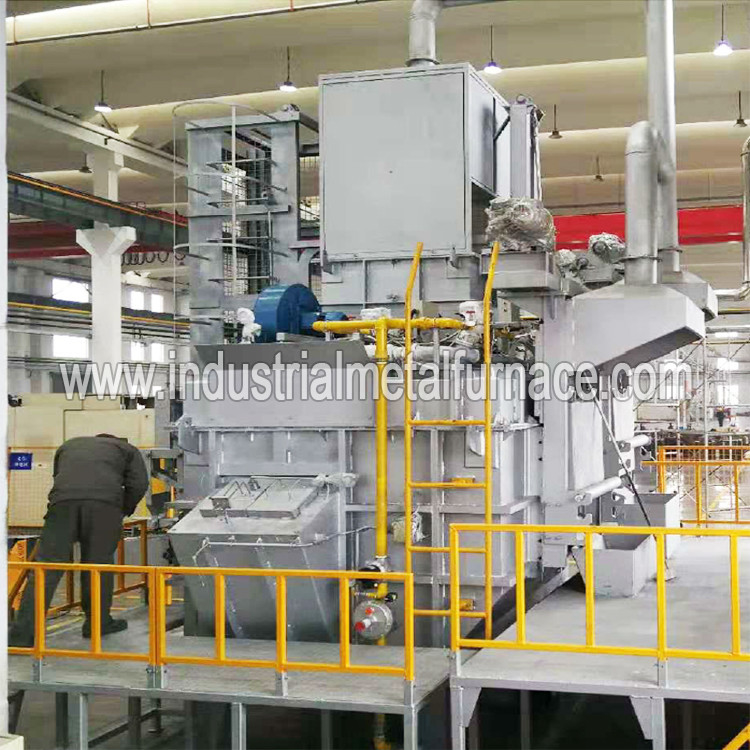

एल्युमीनियम अलॉय रिवरबेरेटरी एल्युमिनियम मेल्टिंग फर्नेस में मेल्टिंग और हीट प्रिजर्वेशन फंक्शन दोनों के लिए कॉम्पैक्ट स्ट्रक्चर होता है।
पिघलने वाला पूल एक बार नॉन-स्टिक एल्यूमीनियम कास्टिंग सामग्री बनाने से बनता है, जिसमें उच्च शक्ति, आसान की सुविधा होती है
सफाई और लंबी सेवा जीवन के लिए।भट्ठी प्रसिद्ध बर्नर ब्रांड को रोजगार देती है, जिसमें स्वत: प्रज्वलन, तापमान नियंत्रण होता है
और अधिक तापमान अलार्म उपकरणों।
2. तकनीकी पैरामीटर
|
2.1 मॉडल: WDL-RJL-2500; 2.2 फर्नेस क्षमता: 6000 किग्रा; 2.3 पिघलने की दर: 2500 किग्रा / घंटा (निरंतर काम करने की विधि पर); 2.4 एल्यूमीनियम तरल तापमान: 720 ℃; 2.5 तापमान नियंत्रण सटीकता: ±10℃; 2.6 ईंधन: प्राकृतिक गैस, मूल्य 8600Kcal/M3 गैस का दबाव: 5-8KPa (50-80mbar); 2.7 बिजली की आपूर्ति: 380V 50HZ 17.5KW; 2.8 संपीड़ित हवा: 0.5-0.7 एमपीए 1.5 एम 3 / एच (सुखाने और तेल जल पृथक्करण के साथ) 2.9 एल्यूमीनियम तरल आउटलेट ऊंचाई: 1650 मिमी; 2.10 आउटलेट विधि: वायवीय डाट प्रकार आउटलेट; 2.11 गैस की खपत: 1) 65N से कम3/ टन एल्यूमीनियम (निम्न शर्तों को पूरा किया जाना चाहिए: लौटाई गई सामग्री में स्क्रैप की सामग्री 5% से कम है, खासकर जब कोई स्क्रैप आसानी से ऑक्सीकृत नहीं होता है; पिघली हुई सामग्री का अनुपात लौटाई गई सामग्री के लिए 50% है (घनत्व 400-500 किग्रा) / एम 3) और 50% पिंड के लिए; पिघलने के बाद पिघला हुआ एल्यूमीनियम तरल का तापमान 750 डिग्री सेल्सियस है।) 2) 58M3 / टन एल्यूमीनियम से कम (निरंतर संचालन, कोई तेल और पानी की सामग्री नहीं, कोई एल्यूमीनियम स्क्रैप नहीं, 30% एल्यूमीनियम स्क्रैप पिघलने वाली भट्टी सामग्री (घनत्व 400-500 किग्रा / एम 3), एल्यूमीनियम पिंड का 70%; पिघला हुआ एल्यूमीनियम तरल तापमान, 720 ℃ पर आधारित) 3) 55M3 / टन एल्यूमीनियम से कम (निरंतर संचालन में सिल्लियों के लिए 100%; 720 डिग्री सेल्सियस के आधार पर पिघलने के बाद एल्यूमीनियम तरल तापमान।) सामग्री डालने के बाद गणना का समय समयबद्ध होता है, और प्रति घंटा इनपुट कच्चा माल प्रति घंटे पिघलने की मात्रा से अधिक या उसके बराबर होता है।जब एल्यूमीनियम तरल तापमान तक पहुँच जाता है और एल्यूमीनियम तरल को छुट्टी दे दी जाती है, तो पानी का उत्पादन उपकरण द्वारा निर्दिष्ट पिघलने की दक्षता तक पहुँच जाता है, और न्यूनतम 3 घंटे एक सांख्यिकीय चक्र है, औसत मान को इकाई ऊर्जा खपत मानक के रूप में लें। 2.12 एल्यूमीनियम पिंड: R14 या ADC12, औसत वजन: 8 किग्रा या उससे कम; 2.13 अधिकतम एल्यूमीनियम तरल तापमान: 750 डिग्री सेल्सियस; 2.13 मेल्टिंग चेंबर फिलिंग रेट: 50% (स्क्रैप मैटिरल अनबंडल्ड); 2.14 पुनर्नवीनीकरण सामग्री का अधिकतम आकार: सामग्री कार्ट के अंदर के आयामों से छोटा होना चाहिए; नोट: उपरोक्त मापदंडों को निम्नलिखित शर्तों को पूरा करना चाहिए: ए) एल्यूमीनियम पिघलने वाली भट्टी 6 घंटे से अधिक समय तक निरंतर संचालन की स्थिर स्थिति में होनी चाहिए। बी) निरंतर पिघलने में 3 घंटे की औसत ईंधन खपत परिकलित मूल्य है। C) ईंधन का वास्तविक कैलोरी मान 8600Kcal/NM3 है। डी) औद्योगिक धातु पिघलने वाली भट्टी और साथ के उपकरण सामान्य ऑपरेशन में हैं। ई) ऊर्जा खपत सीमा में डीगैसिंग, स्लैग हटाने और होल्डिंग समय की ऊर्जा खपत शामिल नहीं है। |
3.1 दहन प्रणाली में एक पंखा, तितली वाल्व, बॉल वाल्व, दबाव स्विच, दबाव नापने का यंत्र, सोलनॉइड वाल्व,
यूवी पहचान, धातु नली और बर्नर।मेल्टिंग चेंबर बर्नर लंबी लौ प्रकार और होल्डिंग चेंबर बर्नर का होता है
फ्लेम फ्लेम टाइप का होता है।
3.2 उपकरण के सामान्य संचालन को सुनिश्चित करने के लिए दहन प्रणाली को विभिन्न जांचों के साथ स्थापित किया गया है: A. यूवी पहचान,
यह पता लगाने के लिए कि बर्नर प्रज्वलन सफल है या नहीं;बी तरल स्तर का पता लगाने, जब भट्ठी के अंदर एल्यूमीनियम तरल पहुंचता है
एक उच्च स्तर पर, बर्नर कम शक्ति पर चलेगा;सी। दबाव का पता लगाने, जब पाइपिंग सिस्टम में दबाव असामान्य होता है,
सिस्टम एक अलार्म जारी करता है।
गैस से चलने वाली धातु पिघलने वाली भट्टी के नियंत्रण के लिए कई विद्युत घटकों के संयोजन का उपयोग करती है
तापमान वस्तुएं, इस प्रकार नियंत्रित उपकरणों के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करती हैं।मुख्य कार्य
विद्युत नियंत्रण प्रणाली के हैं: स्वचालित नियंत्रक, सेंसर, ट्रांसमीटर, एक्चुएटर (अंतिम नियंत्रण तत्व),
इनपुट-आउटपुट इंटरफ़ेस (I/O इंटरफ़ेस)
और बंद लूप नियंत्रण के अन्य घटक।
गैर-रैखिक और समय-भिन्न तापमान नियंत्रण, तेजी से प्रतिक्रिया समय और उच्च सटीकता।नियंत्रण प्रणाली स्थिरता
और अनुकूलता।
एल्युमिनियम स्क्रैप मेल्टिंग फर्नेस का प्रोग्रामेबल कंट्रोलर पीएलसी आंतरिक निष्पादन के लिए एचएमआई के साथ इंटरैक्ट करता है
तर्क संचालन, अनुक्रमिक
नियंत्रण संचालन, और एनालॉग आउटपुट, भट्ठी के तापमान के आसान नियंत्रण के लिए एक आदर्श समाधान प्रदान करते हैं।
4.1 मजबूत पर्यावरण सहिष्णुता
पर्यावरणीय परिस्थितियों के लिए इसकी मजबूत सहनशीलता के आधार पर, संचालन सहित सुरक्षा स्तर उच्च है
तापमान और भंडारण तापमान व्यापक है।
4.2 शक्तिशाली समारोह: टच स्क्रीन समर्थन डेटा और अलार्म रिकॉर्ड संग्रह समारोह, शक्तिशाली स्मार्ट तापमान
प्रबंधन प्रवृत्ति प्रदर्शन समारोह, शक्तिशाली और समृद्ध संचार क्षमताएं, एकीकृत ईथरनेट हैं
संचार इंटरफ़ेस, USB पोर्ट, RS-485 संचार इंटरफ़ेस, एक्सेसरी सीरियल पोर्ट (RS232/485 SB सिग्नल
बोर्ड), ईएम विस्तार मॉड्यूल।मोडबस स्लेव प्रोटोकॉल कमांड।माइक्रो एसडी कार्ड स्लॉट, सीपीयू सेंसर पावर टर्मिनल।
5. एल्यूमीनियम पिघलने वाली भट्टियों की मुख्य घटक सूची
|
नहीं। |
नाम |
नमूना |
मात्रा |
| 1 | पीएलसी नियंत्रक (सीमेंस) | S7-200 स्मार्ट सीपीयू SR60 | 1 |
| 2 | पीएलसी एनालॉग इनपुट मॉड्यूल | S7-200 स्मार्ट EM AT04 | 1 |
| 3 | पीएलसी एनालॉग आउटपुट मॉड्यूल | S7-200 स्मार्ट EM AQ02 | 1 |
| 4 | टच स्क्रीन (सीमेंस) | स्मार्ट 1000 आईई | 1 |
| 5 |
लघु सर्किट तोड़ने वाले श्नाइडर |
IC652P C10A | 1 |
| 6 | मोटर सर्किट तोड़ने वाले श्नाइडर | GV2-ME12C | 1 |
| 7 | एसी संपर्ककर्ता श्नाइडर | LC1D12M7C | 1 |
| 8 | इंटरमीडिएट रिले श्नाइडर | RXM2LB2P7 | 5 |
| 9 | पुश बटन श्नाइडर स्विच करता है | एक्सबी5एडब्ल्यू33बीआईसी | 2 |
| 10 | इमरजेंसी स्टॉप स्विच श्नाइडर | एक्सबी5एएसएस542सी | 1 |
| 11 | सिग्नल लाइट्स श्नाइडर | XB2-BVM3LC | 3 |
| 12 | फोटोइलेक्ट्रिक सेंसर ओमरॉन | E3Z-T61 2M | 2 |
| 13 | हैवी ड्यूटी कनेक्टर | एचडीएच024-01 | 2 |
| 14 | ज्वाला डिटेक्टर (आयन डिटेक्शन रॉड) | M14 | 1 |
| 15 | इग्निशन प्रोग्राम कंट्रोलर (हनीवेल) | टीबीसी2800/ए10000 | 2 |
| 16 | इग्निशन ट्रांसफॉर्मर (Zhe I) | BGY004-8/GS25P 220V | 2 |
| 17 | चुंबकीय स्विच | CS1-यू | 1 |
| 18 | आनुपातिक मोटर एक्ट्यूएटर (हनीवेल) |
एम 7284 ए 1004 (एसी 220V 7284) |
2 |
| 19 | गैस प्रज्वलन और दहन सोलनॉइड वाल्व (जापान सीकेडी) | AB4103-07 (एसी 220V) | 2 |
|
20 |
गैस पिघलने वाला दहन सोलनॉइड वाल्व (हनीवेल) | डीएन 80 (एसी 220 वी) |
2 |
|
21 |
गैस होल्ड बर्न सोलनॉइड वाल्व (हनीवेल) | डीएन 40 (एसी 220 वी) |
1 |
| 22 | लौ डिटेक्टर FIREYE | यूवी1एएल-6 | |
| 23 |
दाब को कम करने वाला वाल्व इटली फाइट |
डीएन65 | 1 |
| 24 |
मैनुअल तितली वाल्व श्रेष्ठ |
(DN80 धागा पैमाने के साथ) | 1 |
| 25 | गैस मास्टर वाल्व (हनीवेल) | डीएन 80 (एसी 220 वी) | 1 |
| 26 | गैस दबाव स्विच (गोबर) | A2210 (कम दबाव अलार्म) | 1 |
| 27 | गैस दबाव स्विच (गोबर) | A2310 (उच्च वोल्टेज अलार्म) | 1 |
| 28 | वायु दाब स्विच (गोबर) | A2310 (कम दबाव अलार्म) | 1 |
|
29 |
फर्नेस टावर (ओमन सिस्टम) में सामग्री का पता लगाने वाला उपकरण | E3JK-5M (220V) |
1 |
|
30 |
होल्डिंग रूम लिक्विड लेवल डिटेक्शन डिवाइस (ओमन सिस्टम) | 61F-जीपी-एन |
1 |
| 31 | भट्ठी ढक्कन सिलेंडर (ताइवान Airtac) | SC125X800STCM1 | 1 |
| 32 | नाली बंदरगाह हवा सिलेंडर (ताइवान Yadec) | SC80×200-सीए-सीबी | 1 |
| 33 | कम वोल्टेज घटक | ओमरोन, श्नाइडर, आदि |
टिप्पणियाँ: एल्यूमीनियम कास्टिंग भट्टियों के घटकों के लिए घटक ब्रांड
वर्तमान की अनुपलब्धता के कारण ग्राहक को सूचित किए बिना समतुल्य में बदला जा सकता है।
