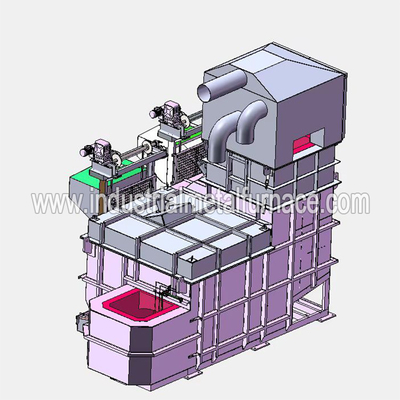

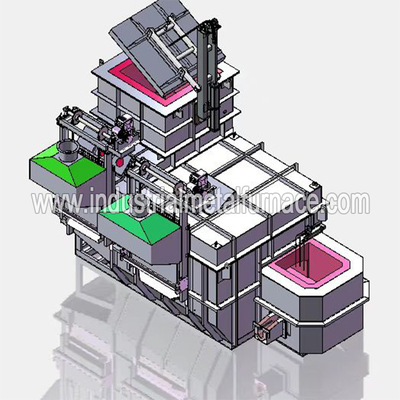

2500 किग्रा / एच सतत गैस से चलने वाली औद्योगिक एल्युमिनियम मेल्टिंग फर्नेस, एल्युमीनियम स्क्रैप मेल्टिंग फर्नेस
1. सामान्य परिचय
गैस से चलने वाली एल्यूमीनियम पिघलने वाली भट्टी एक निरंतर प्रकार है, और इसमें होल्डिंग चेंबर और मेल्टिंग चैंबर दोनों हैं।
इसमें पिघलने और गर्मी संरक्षण समारोह दोनों के लिए एक कॉम्पैक्ट संरचना है।पिघलने वाला पूल एक बार नॉन-स्टिक बनाने से बनता है
एल्यूमीनियम कास्टिंग सामग्री, जिसमें उच्च शक्ति, आसान सफाई और लंबी सेवा जीवन की सुविधा है।गैस पिघलने लगी
भट्टी प्रसिद्ध बर्नर ब्रांड को नियोजित करती है, जिसमें स्वचालित प्रज्वलन, तापमान नियंत्रण और अधिक तापमान अलार्म उपकरण होते हैं।
2. एल्युमिनियम स्क्रैप मेल्टिंग फर्नेस के तकनीकी पैरामीटर
|
2.1 मॉडल: WDL-RJL-2500; 2.2 फर्नेस क्षमता: 6000 किग्रा; 2.3 पिघलने की दर: 2500 किग्रा / घंटा (निरंतर काम करने की विधि पर); 2.4 एल्यूमीनियम तरल तापमान: 720 ℃; 2.5 तापमान नियंत्रण सटीकता: ±10℃; 2.6 ईंधन: प्राकृतिक गैस, मूल्य 8600Kcal/M3 गैस का दबाव: 5-8KPa (50-80mbar); 2.7 बिजली की आपूर्ति: 380V 50HZ 17.5KW; 2.8 संपीड़ित हवा: 0.5-0.7 एमपीए 1.5 एम 3 / एच (सुखाने और तेल जल पृथक्करण के साथ) 2.9 एल्यूमीनियम तरल आउटलेट ऊंचाई: 1650 मिमी; 2.10 आउटलेट विधि: वायवीय डाट प्रकार आउटलेट; 2.12 एल्यूमीनियम पिंड: R14 या ADC12, औसत वजन: 8 किग्रा या उससे कम; 2.13 अधिकतम एल्यूमीनियम तरल तापमान: 750 डिग्री सेल्सियस; 2.14 मेल्टिंग चेंबर फिलिंग रेट: 50% (स्क्रैप मैटिरल अनबंडल्ड); 2.15 पुनर्नवीनीकरण सामग्री का अधिकतम आकार: सामग्री कार्ट के अंदर के आयामों से छोटा होना चाहिए; नोट: उपरोक्त मापदंडों को निम्नलिखित शर्तों को पूरा करना चाहिए: ए) पिघलने वाली भट्टी 6 घंटे से अधिक समय तक निरंतर संचालन की स्थिर स्थिति में होनी चाहिए। बी) निरंतर पिघलने में 3 घंटे की औसत ईंधन खपत परिकलित मूल्य है। C) ईंधन का वास्तविक कैलोरी मान 8600Kcal/NM3 है। डी) धातु पिघलने वाली भट्टी और साथ के उपकरण सामान्य ऑपरेशन में हैं। ई) ऊर्जा खपत सीमा में डीगैसिंग, स्लैग हटाने और होल्डिंग समय की ऊर्जा खपत शामिल नहीं है। |
3. स्वचालित लोडिंग डिवाइस
3.1 यह उपकरण एल्यूमीनियम सिल्लियों और भट्टी के तेजी से और निरंतर इनपुट के उद्देश्य से स्थापित किया गया है
भट्ठी के बिस्तर को नुकसान पहुँचाए बिना स्क्रैप को फिर से जलाना, और इसमें निम्नलिखित गुण और पैरामीटर हैं।
|
ट्रॉली टाइप फीडिंग मशीन |
नमूना | WDL-RJL-2500 |
| उठाने वाली एजेंसी | चेन ड्राइव विधि | |
| भार क्षमता | अधिकतम भार क्षमता 600 किग्रा | |
| सामग्री गाड़ी का स्वीकार्य आकार | ± 10 एमएम | |
| स्पीड कम करने वाला | BWED 31-153-YEJ 2.2KW -4P | |
| न्यूनन का अनुपात | 1/153 | |
| मोटर क्षमता | 3KW.4P.380V.50HZ | |
| गति बढ़ाना | 6.1 मीटर/मिनट | |
| सामग्री गाड़ी | 4 सेट (950*950*680) | |
| अन्य सहायक उपकरण | दस्ता, चेन, असर, सुरक्षा जाल कवर, सीमा स्विच, डेरिक, आदि। | |
| गति कम करने वाली मोटर | BWED 31-153-YEJ 3KW -4P | 1 |
| न्यूनन का अनुपात | 1:153 | 1 |
| टॉर्क परिसीमक | TL700-2 | 1 |
| चेन | 16ए-2.5-1200 | 1 |
4. एल्यूमीनियम पिघलने वाली भट्टी की गैस की खपत
गैस का उपभोग:
1) 65N से कम3/टन एल्यूमीनियम (निम्नलिखित शर्तों को पूरा किया जाना चाहिए: लौटे में स्क्रैप की सामग्री
सामग्री 5% से कम है, खासकर जब कोई स्क्रैप आसानी से ऑक्सीकृत नहीं होता है;पिघली हुई सामग्री का अनुपात है
लौटाई गई सामग्री के लिए 50% (घनत्व 400-500 किग्रा / एम 3) और पिंड के लिए 50%;पिघला हुआ तापमान
एल्यूमीनियम तरल पिघलने के बाद 750 डिग्री सेल्सियस है।)
2) 58 एम 3 / टन एल्यूमीनियम से कम (निरंतर संचालन, कोई तेल और पानी की सामग्री नहीं, कोई एल्यूमीनियम स्क्रैप नहीं,
भट्ठी सामग्री का 30% (घनत्व 400-500 किग्रा / एम 3), एल्यूमीनियम पिंड का 70%;पिघला हुआ एल्यूमीनियम तरल तापमान,
720 ℃ पर आधारित)
3) 55M3 / टन एल्यूमीनियम से कम (निरंतर संचालन में सिल्लियों के लिए 100%; एल्यूमीनियम तरल तापमान के बाद
पिघलने 720 डिग्री सेल्सियस पर आधारित है।)
सामग्री डालने के बाद गणना का समय समयबद्ध होता है, और प्रति घंटे इनपुट कच्चा माल अधिक या बराबर होता है
प्रति घंटे पिघलने की मात्रा के लिए।जब एल्यूमीनियम धातु पिघलने भट्ठी में एल्यूमीनियम तरल तापमान
पहुंच गया है और एल्यूमीनियम तरल है
डिस्चार्ज किया गया, पानी का उत्पादन उपकरण द्वारा निर्दिष्ट पिघलने की दक्षता और न्यूनतम 3 तक पहुँच जाता है
घंटे एक सांख्यिकीय चक्र है, इकाई ऊर्जा खपत मानक के रूप में औसत मान लें।
6.आपूर्ति का दायरा
| नहीं। | प्रकार | मात्रा |
| 1 | उपकरण शरीर | 1 सेट |
| 2 | दहन प्रणाली | 1 सेट |
| 3 | दहन सुरक्षा पहचान उपकरण | 1 सेट |
| 4 | दहन सुरक्षा पहचान उपकरण | 1 सेट |
| 5 | कम दबाव हवा पाइपिंग | 1 सेट |
| 6 | सामग्री (तरल) स्तर डिटेक्टर | 1 सेट |
| 7 | माध्यमिक बिजली लाइनें | 1 सेट |
| 8 | खिला डिवाइस | 1 सेट |
| 9 | विद्युत नियंत्रण कैबिनेट डिवाइस | 1 सेट |
| 10 | दूध पिलाने की गाड़ी | 4 इकाइयां |
