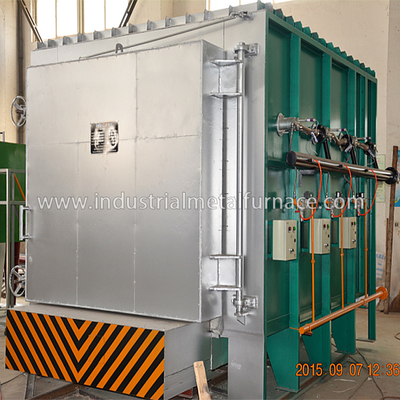

850 डिग्री सेल्सियस बॉक्स प्रकार इलेक्ट्रिक हीट ट्रीटमेंट फर्नेस,
एनीलिंग उपचार के लिए कार बॉटम फर्नेस
1. आवेदन
इलेक्ट्रिक बॉक्स टाइप हीट ट्रीटमेंट फर्नेस का इस्तेमाल मुख्य रूप से एनीलिंग हीट ट्रीटमेंट के लिए किया जाता है
विभिन्न भाग।लोडिंग मैन्युअल रूप से की जाती है।
2. मुख्य तकनीकी पैरामीटर
| नहीं। | वस्तु | तकनीकी मापदंड |
| 1 | मूल्यांकित शक्ति | 90Kw (1-100%) समायोज्य |
| 2 | बिजली की आपूर्ति | 380 वी, 3 पी, 50 हर्ट्ज |
| 3 | रेटेड तापमान | 850 ℃ |
| 4 | खाली भट्ठी का तापमान बढ़ने का समय | ≤1.5 घंटे |
| 5 | नियंत्रण क्षेत्र | 1 क्षेत्र, स्वतंत्र नियंत्रण |
| 6 |
प्रभावी कार्य आकार |
1200 × 1200 × 1200 मिमी (एल × डब्ल्यू × एच) |
| 7 | ताप तत्व कनेक्शन | वाई |
| 8 |
तापमान एकरूपता |
± 8 ℃ |
|
तापमान माप सटीकता |
± 1 ℃ | |
| 10 | खाली भट्टी बिजली की खपत | ≤18% |
| 11 | तापमान नियंत्रण विधि |
SCR, PID रेगुलेटर शिमाडेन जापान प्रोग्रामेबल टेम्परेचर कंट्रोलर 485 कम्युनिकेशन इंटरफेस के साथ 10.1 इंच टच स्क्रीन के साथ काम करता है। टच स्क्रीन ऐतिहासिक डेटा रिकॉर्ड कर सकती है, प्रक्रियाओं को स्टोर कर सकती है, यूएसबी फ्लैश ड्राइव निर्यात कर सकती है, स्क्रीनशॉट ले सकती है और अन्य कार्यों को अधिक तापमान अलार्म के साथ कर सकती है। |
| 12 | भट्ठी की सतह के तापमान में वृद्धि | <45 ℃ |
| 13 | गर्म करने वाला तत्व | 0Cr25AL25 (पट्टी) |
| 14 | बोगी फेस प्लेट | सीआरएमएनएन, 30 मिमी मोटाई |
| 15 | लोड करने की विधि | भट्ठी में मैनुअल या फोर्कलिफ्ट लोड हो रहा है |
| 16 | अक्षीय प्रवाह प्रशंसक | इस उपकरण की गर्म हवा परिसंचरण प्रणाली में मुख्य रूप से 1 सेट 2.2KW वाटर-कूल्ड अक्षीय प्रवाह पंखे होते हैं।हीटिंग तत्व द्वारा उत्सर्जित गर्मी समान रूप से परिसंचारी पंखे द्वारा प्रभावी कार्य क्षेत्र में उड़ा दी जाती है।पंखे और शाफ्ट की सामग्री Cr25Ni20 है।बीयरिंगों के सामान्य उपयोग को सुनिश्चित करने के लिए, शीतलन विधि जल शीतलन है। |
| 17 | भट्ठी का दरवाजा खोलने की विधि | मैनुअल साइड ओपनिंग, स्पाइरल कम्प्रेशन |
| 18 | भट्टी का अस्तर | उच्च तापमान आग रोक फाइबर संरचना |
3.संरचनात्मक परिचय
JRX3-90-9 बॉक्स टाइप हीट ट्रीट फर्नेस में मुख्य रूप से फर्नेस बॉडी, लाइनिंग, फर्नेस डोर शामिल हैं
और दरवाजा संपीड़न प्रणाली, हीटिंग तत्व और निश्चित डिवाइस, और तापमान नियंत्रण प्रणाली।
3.1 फरअच्छा शरीर, 1 सेट
3.2परत
3.3भट्टी का दरवाजा औरCOMPRESSIONप्रणाली
3.4लोड-बेयरिंग फर्नेस बॉटम
लोड-बेयरिंग इलेक्ट्रिक हीट ट्रीटमेंट फर्नेस बॉटम में शामिल है
आग रोक ईंट बनाने का शरीर और गर्मी प्रतिरोधी चेहरा प्लेट CrMnN।
ईंट बनाने वाला शरीर: बोगी उच्च एल्यूमिना आग रोक ईंटों के भारी संयोजन के साथ बनाया गया है,
प्रकाश आग रोक ईंटें, और गर्मी संरक्षण ईंटें।प्रभावित भाग और वजन वहन करने वाला क्षेत्र
विशेष रूप से भारी प्रकार के उच्च एल्यूमीनियम दुर्दम्य ईंटों के साथ ब्रिकेट किया जाता है।खाली जगह भी है
गरम होने पर अपवर्तक अस्तर विस्तार के लिए छोड़ दिया गया।
बोगी फेस प्लेट 30mm की कुल मोटाई के साथ CrMnN से बनी है।अधिकतम
तापमान ≤ 950 ℃ है, जिसका उपयोग विरूपण और क्रैकिंग के बिना लंबे समय तक किया जा सकता है।

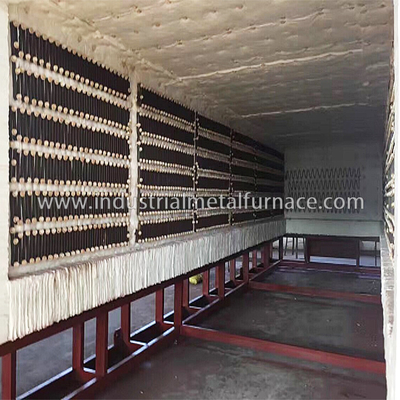

3.5 ताप तत्व
हीटिंग तत्व: 0Cr25AL5 प्रतिरोध सर्पिल-आकार मिश्र धातु प्रतिरोध स्ट्रिप्स घुड़सवार हैं
2 साइड वॉल, बैक वॉल, फर्नेस डोर और बोगी बॉटम में।
3.6 विद्युत नियंत्रण प्रणाली, 1 सेट
4. आपूर्ति का दायरा
| नहीं। | वस्तु | मात्रा | टिप्पणियाँ |
| 1 | फर्नेस बॉडी | 1 सेट | जिसमें वाटर कूलिंग एक्सियल फ्लो फैन का 1 सेट शामिल है |
| 2 | विद्युत ड्राइविंग प्रणाली | 1 सेट | भट्ठी के दरवाजे के लिए 1 सेट |
| 3 | गर्म करने वाला तत्व | 1 सेट | प्रतिरोध पट्टी |
| 4 | अक्षीय प्रवाह प्रशंसक | 1 सेट | |
| 5 | तापमान नियंत्रण प्रणाली | 1 सेट | |
| 5.1 | नियंत्रण कैबिनेट | 1 पीसी | |
| 5.2 | तापमान नियंत्रक | 1 पीसी | शिमाडेन, जापान, प्रोग्राम करने योग्य |
| 5.3 | एससीआर | 3 पीसीएस | केएस-500ए |
| 5.4 | मुआवजा लीड तार | 20 मीटर | |
| 5.5 | थर्मल युगल | 1 पीसी | के प्रकार |
| 6 | विद्युत उपकरण | 1 सेट | एससीआर, एयर स्विच, एमीटर, वाल्टमीटर, हीट रिले और स्विच |
| टिप्पणी:धातुओं के ताप उपचार के लिए भट्टी के उपरोक्त विन्यास को घटक उपलब्धता के कारण ग्राहक को सूचित किए बिना समकक्ष स्तर के ब्रांडों में बदला जा सकता है। | |||
