एचडीजी गर्म डुबकी गैल्वनाइजिंग फर्नेस फास्टनरों के लिए, शिकंजा डिजाइन उत्पादन के बारे में 1.5 टन / घंटा
1उत्पादन लाइन की आवश्यकता
1. गर्म डुबकी जस्ती उत्पाद: छोटे टुकड़े जैसे कि फास्टनर;
2गैल्वनाइजिंग विधिः मैनुअल गैल्वनाइजिंग;
3. एचडीजी भट्ठी गैल्वनाइजिंग तापमान सीमाः 430~650°C (समायोज्य);
4गैल्वनाइज्ड केतली का प्रभावी आकारः 2×1×1.2 मीटर (लंबाई×चौड़ाई×गहनता)
5डिजाइन उत्पादनः लगभग 1.5 टन/घंटे;
6. ताप ऊर्जा: विद्युत ताप + प्रतिरोध छड़ें;
7जस्ता केरामिक केतली के लिए हीटिंग पावरः 240kw;
8.सेंट्रीफ्यूगल जिंक रीसाइक्लिंग डिवाइस के लिए शक्तिः7.5kw;
9केन्द्रापसारक टोकरी की घूर्णन गतिः 750 आरपीएम;
2उपकरण का अवलोकन
2.1जस्ता केटल
वर्कपीस के आकार और उत्पादन आवश्यकताओं के अनुसार, जिंक केटर का आकार होगाः 2 × 1 × 1.2m ((लंबाई × चौड़ाई × गहराई) ।
सिरेमिक जस्ता केटल एक बार उच्च तापमान प्रतिरोधी कास्टबल द्वारा बनाया जाता है।
| पद | Hउच्च तापमान सिरेमिकजस्ता केटल |
टीरेडिएशनल आयरन जस्ता केटल |
| जस्ता स्लग | उच्च तापमान जस्ता तरल पानी के केतली के साथ प्रतिक्रिया नहीं करता है | उच्च तापमान तरल जिंक बर्तन के साथ हिंसक प्रतिक्रिया करता है |
| गर्मी रूपांतरण दक्षता | ≈95% | ≈ 75% |
| इन्सुलेशन गुणांक | 0.88 | 0.78 |
| सेवा जीवन | ≥ 5 वर्ष | 1 ~ 3 महीने |
| नियंत्रण विधि | समायोज्य शक्ति | शक्ति समायोज्य नहीं है |

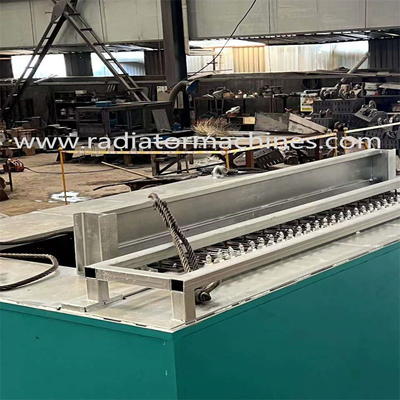

2.2 गर्म डुबकी गैल्वनाइजिंग फर्नेसः हीटिंग रॉड
हीटिंग उपकरण अंतरराष्ट्रीय उन्नत से बने विशेष गर्म डुबकी जस्ती हीटिंग रॉड को अपनाता है
प्रतिरोध तार सामग्री, जो उच्च दक्षता और लंबे सेवा जीवन है। हीटर क्रमशः उपयोग किया जाता है
एसएसआर मॉड्यूल के साथ, और बुद्धिमान उपकरणों का उपयोग निरंतर प्राप्त करने के लिए शक्ति नियामक को नियंत्रित करने के लिए किया जाता है
शून्य से पूर्ण भार तक हीटिंग शक्ति समायोजन। इस योजना में उच्च नियंत्रण सटीकता है, कोई गलती नहीं है,
रखरखाव मुक्त, और बिजली ग्रिड के लिए कोई प्रदूषण नहीं। हीटिंग रॉड आकारःΦ60x850 मिमी, 10kw प्रति टुकड़ा।
कुल मिलाकर 24 हीटिंग रॉड हैं।

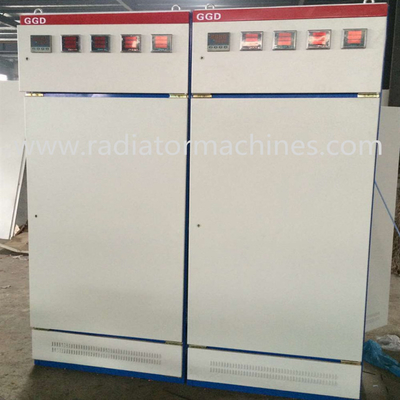

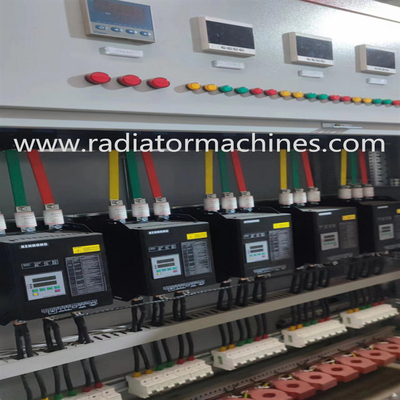

2.3इलेक्ट्रिक नियंत्रण
बुद्धिमान तापमान नियंत्रण उपकरण नियंत्रण प्रणाली का प्रयोग किया जाता है।
सेट मूल्य के करीब है, विद्युत हीटिंग नियंत्रण प्रणाली के अनुसार पीआईडी गणना करता है
आउटपुट पोर्ट के तापमान सेंसर संकेत, और स्वचालित रूप से तापमान नियंत्रण प्रणाली को समायोजित करता है।
गर्म डुबकी गैल्वनाइजिंग हीटिंग फर्नेस द्वारा प्रदान प्रक्रिया तापमान को पूरा करने के लिए, हीटिंग तापमान
± 2 डिग्री के भीतर नियंत्रित किया जाता है. गर्म डुबकी गैल्वनाइजिंग फर्नेस डिजिटल के साथ बुद्धिमान स्वचालित नियंत्रण को अपनाता है
वर्तमान प्रदर्शन, स्वचालित तापमान नियंत्रण प्रदर्शन, शाखा हीटिंग प्लेट तापमान नियंत्रण प्रदर्शन, रिसाव
सुरक्षा यंत्र, तापमान नियंत्रण अतितापमान अलार्म यंत्र।
2.4सेंट्रीफ्यूगल जिंक रीसाइक्लिंग डिवाइस
जिंक पुनर्चक्रण उपकरण जिंक को पुनः प्राप्त करने के लिए केन्द्रापसारक बल का उपयोग करता है। केन्द्रापसारक टोकरी का आकारः 400*370 मिमी ((dia*height);
मोटर शक्तिः 7.5kw, घूर्णन गतिः 750RPM।
3जस्ता के बर्तन का चित्रण
4.बिक्री के बाद सेवा
एचडीजी भट्ठी की वारंटी शिपमेंट की तारीख से 13 महीने की है। विक्रेता भट्ठी की मरम्मत या मरम्मत के लिए जिम्मेदार है।
टूटे हुए भागों को बदलना यदि दोष निर्माण दोषों के कारण हैं, लेकिन श्रमिकों द्वारा दोषपूर्ण संचालन के कारण क्षति
खरीदार द्वारा स्वयं या विक्रेता द्वारा एक निश्चित दर पर मरम्मत की जानी है।
उच्च तापमान भागों वारंटी में शामिल नहीं हैं)
