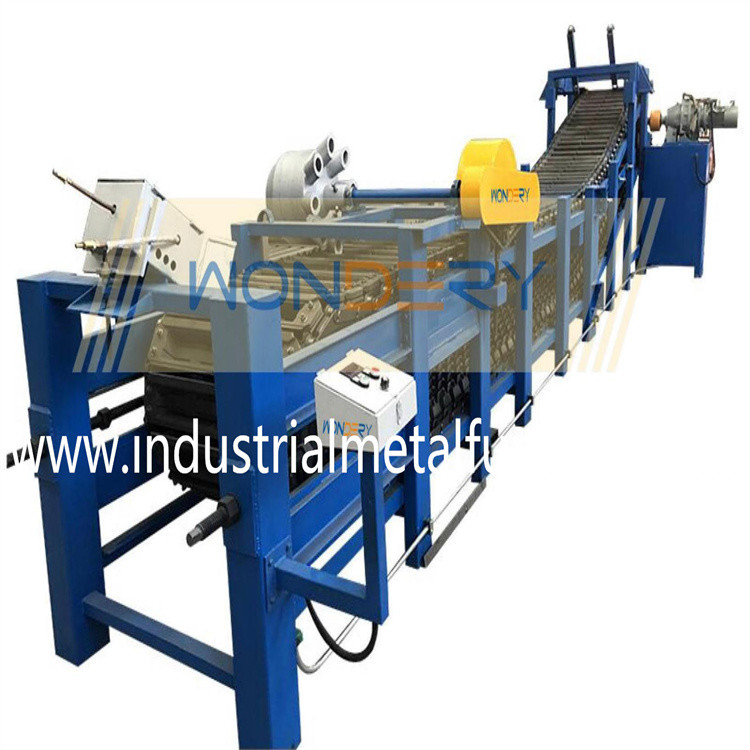

5M पूरी तरह से स्वचालित 30KG तांबा बैंगट कास्टिंग मशीन
1उपयोग और विशेषताएं
1.1 उपकरण का प्रयोग:
तांबे के पिघलने और डालने की प्रणाली का उपयोग 30 किलोग्राम ग्रेड के पूर्ण स्वचालित नियंत्रित उत्पादन के लिए किया जाता है
तांबे के बैंग्स। बैंग कास्टिंग मोल्ड में तांबे के तरल डालने से पहले, बैंग कास्टिंग मोल्ड होना चाहिए
कम से कम 60 डिग्री सेल्सियस तक पकाया जाता है।
24-घंटे के निरंतर उत्पादन की आवश्यकताएं और तांबे के बैंगट कास्टिंग की उत्पादन प्रक्रिया की आवश्यकताएं।
1.2 प्रक्रिया प्रवाह:
तांबा तरल शिलाधार कास्टिंग मशीन के वितरक में बहती है, यह समान रूप से शिलाधार कास्टिंग में वितरित किया जाता है
चेन बैंगट कास्टिंग मशीन का मोल्ड।
1.3 उपकरण की विशेषताएं:
तांबे की बैंगट मोल्डिंग मशीन रैखिक परिसंचरण मोड को अपनाती है। पावर ट्रांसमिशन भाग साइक्लोइड पिनव्हील को अपनाता है
गति नियंत्रण और आवृत्ति रूपांतरण। ड्राइविंग शक्ति केवल 3.0KW है, जो अधिक ऊर्जा की बचत और
ऑपरेशन में स्थिर। उपकरण सीधे प्रति मिनट कास्टिंग मशीन की गति प्रदर्शित करता है।
मैकेनिकल डेमोल्डिंग विधि।
2.आपूर्ति का दायरा
| एनo. | पद | मात्रा | इकाई | नोट्स |
| 1 | उपकरण का शरीर | 1 | सेट | 100*50*4.0 मिमी आयताकार ट्यूब |
| 2 | साइक्लोइडल पिनव्हील रिडक्शन सिस्टम (मोटर और ड्राइवर सहित) | 1 | सेट | 3 KWk श्रृंखला, अंतर्राष्ट्रीय व्यापार |
| 3 | बड़ी और छोटी चेन (सिंपल चेन ऑयलर सहित) | 1 | सेट | पी -200 मिमी एफ-60 रोलर व्यास |
| 5 | मशीनिंग | 1 | सेट | |
| 6 | 30 किलोग्राम तांबे की बैंगट मोल्ड, गर्मी प्रतिरोधी कास्ट आयरन मोल्ड, शिकंजा आदि। | 50 | पीसी | 2 साल की वारंटी QT450 |
| 7 | 8 मुह का डिस्पेंसर | 1 | पीसी | नई कास्टिंग प्रक्रिया |
| 8 | उपभोग्य सामग्रियाँ (वेल्डिंग रॉड, पेंट आदि) | 1 | सेट | |
| 9 | विद्युत नियंत्रण प्रणाली | 1 | सेट | श्नाइडर, ओमरोन, श्नाइडर, मित्सुबिशी, सीमेंस आदि। |
| 10 | स्प्रे कूलिंग सिस्टम | 1 | सेट | |
| 11 | ढालना बंद करने का तंत्र | 1 | सेट | मैकेनिकल हथौड़ों के 2 सेट |
3उपकरण की संरचना (आपूर्ति का दायरा)
3.1 तांबे की बैंगट कास्टिंग मशीन में मुख्यतः शामिल हैंः कास्ट आयरन बैंगट कास्टिंग मोल्ड, पीछे की तनाव प्रणाली, तांबा
तरल पदार्थ वितरक प्रणाली, जल छिड़काव शीतलन प्रणाली, सरल श्रृंखला तेल उपकरण, मैनुअल इग्निशन और बेकिंग प्रणाली,
विद्युत नियंत्रण प्रणाली, बैंगट कास्टिंग मशीन शरीर (यांत्रिक डिमॉल्डिंग प्रणाली और पावर ट्रांसमिशन सिस्टम सहित) ।

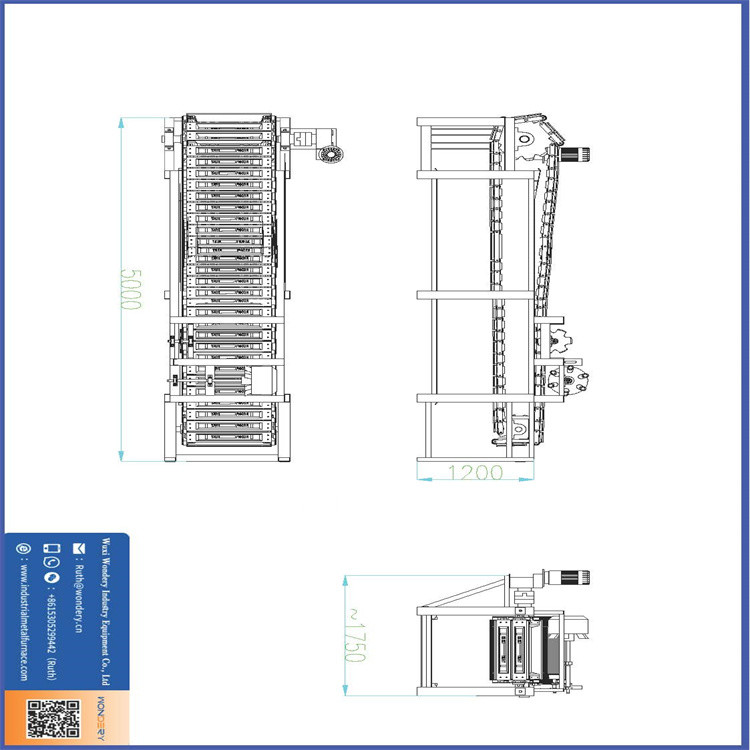

पूरी वक्र लंबाई 5 मीटर के भीतर है।
बैंगट कास्टिंग मशीन में पिघले हुए तांबे के स्वचालित वितरण, चर आवृत्ति गति विनियमन के फायदे हैं,
उच्च उत्पादन दक्षता, समान बैंगट वजन, उच्च स्तर की स्वचालन, कम श्रम तीव्रता, आसान संचालन और
सरल रखरखाव। बैंगट कास्टिंग मशीन को वर्तमान राष्ट्रीय मानकों के अनुसार निर्मित किया गया है।
3.2 बैंगट मोल्ड: बैंगट मोल्ड की सेवा जीवन सुनिश्चित करने के लिए बैंगट मोल्ड QT450 डक्टिल लोहे से बना है।
बैंगट का वजन 30 किलोग्राम है। इसमें 50 बैंगट मोल्ड हैं। फ्रेम के पीछे एक मैनुअल से लैस है
थर्मल विस्तार के कारण श्रृंखला के ढीले होने की भरपाई करने के लिए कसने की व्यवस्था।
3.3 तांबा तरल वितरक प्रणाली, 1 सेट
3.4 जल छिड़काव शीतलन
बैंगट कास्टिंग मशीन एक प्रवाह शीतलन प्रणाली के साथ अच्छी शीतलन प्रभाव के साथ सुसज्जित है।
नीचे पर अप्रत्यक्ष शीतलन द्वारा ठंडा।
3.5 विद्युत नियंत्रण प्रणाली
नियंत्रण प्रणाली के विद्युत घटकों (सूचक, बटन, संपर्ककर्ता, वायु स्विच आदि) का चयन किया जाता है।
अंतरराष्ट्रीय स्तर पर प्रसिद्ध ब्रांडों जैसे ओमरोन, श्नाइडर, मित्सुबिशी और सीमेंस से।
कास्टिंग मशीन को आवृत्ति रूपांतरण द्वारा समायोजित किया जाता है। उपकरण बैंगट कास्टिंग की गति प्रदर्शित करता है।
3.6 इन्गॉट कास्टिंग मशीन
कास्टिंग मशीन के मुख्य शरीर में शामिल हैंः ट्रांसमिशन पार्ट, फ्रेम, मैकेनिकल डेमोल्डिंग आदि।
3.6.1 ट्रांसमिशन भाग
ट्रांसमिशन भाग में एक चर आवृत्ति गति विनियमन मोटर, एक reducer, बीयरिंग, चेन,
चेन मैंगनीज स्टील से बना है। चेन पिच 200 मिमी है, चेन प्लेट
मोटाई 8mm है, सामग्री 40Mn है, रोलर सामग्री 45 Gr है और व्यास 60mm है। सेवा जीवन
निर्देशों की आवश्यकताओं के अनुसार कम से कम 3 वर्ष है। प्रत्येक उपकरण सेट दो सेट के साथ आता है
सरल स्वचालित तेल बनाने वाले।
3.6.2 बैंगट कास्टिंग मशीन फ्रेम
राष्ट्रीय मानकों के अनुसार, स्तंभ 100*50*4.0 मिमी के आयताकार ट्यूबों से बने होते हैं। स्तंभ
सामान्य कास्टिंग संचालन के दौरान विरूपण को रोकने के लिए उपकरण की जरूरतों के अनुसार ठीक से प्रबलित
और पूरे उपकरण की ठोसता और सौंदर्यशास्त्र सुनिश्चित करें।
एक ड्राइविंग भाग (स्ट्रिपिंग अंत) और एक तनाव अंत भाग (डालने अंत) के साथ बहु-खंड क्षैतिज फ्रेम।
3.6.3 तांबे की बैंगटों को ढालने का तंत्र
तांबे के बैंगट कास्टिंग मशीन एक यांत्रिक तांबे demolding प्रणाली को अपनाता है।
सामान्य परिस्थितियों में प्रत्येक कास्टिंग लाइन की उत्पादन क्षमता लगभग 1 टन/घंटा है।
4- खरीदार द्वारा प्रदान की गई प्रत्येक डालने की लाइन के लिए साइट की स्थिति और उपयोगिताएं
पानी और बिजली की आवश्यकताएंः
वोल्टेजः अधिकतम उतार-चढ़ाव (+10% 380V/220V तीन-चरण चार-वायर/50Hz)
अधिकतम कुल कनेक्टेड भारः लगभग 3.0 kW (ड्रेन पंप मोटर सहित)
शीतलन जल की खपतः लगभग 3 घन मीटर/घंटा
ठंडा पानी का दबाव 0.20-0.30MPa;
शीतलन जल का तापमानः सामान्य तापमान (बाहरी परिसंचरण शीतलन पूल आवश्यक है,
जल निकासी का तापमान 60 डिग्री के भीतर है।
