6 * 2.3 * 2.4 एम इनामेल सिंटरिंग इलेक्ट्रिक बोगी हॉर्टभट्ठीदबाव वाले पात्रों के लिए
1.आवेदन

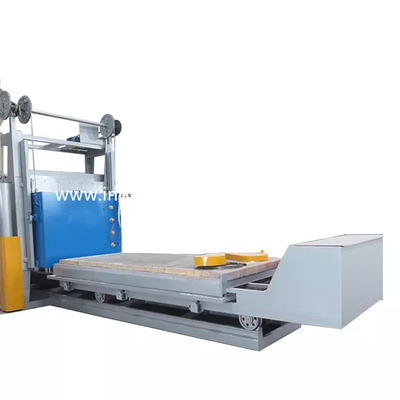

RT3-800-10 ट्रॉली प्रकार बोगी फायर फर्नेस एक प्रमुख उपकरण के रूप में कार्य करता है
मुख्य रूप से गर्मी उपचार प्रक्रियाओं के लिए समर्पित, विशेष रूप से सिंटरिंग सहित
यह विशेष भट्ठी, अपने ट्रॉली प्रकार के डिजाइन के साथ, प्रदान करता है
कुशल और सटीक गर्मी उपचार क्षमताओं, के लिए इष्टतम परिस्थितियों को सुनिश्चित

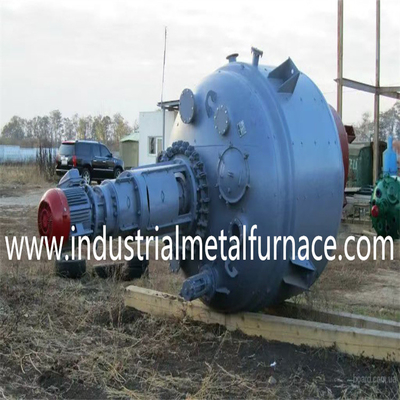

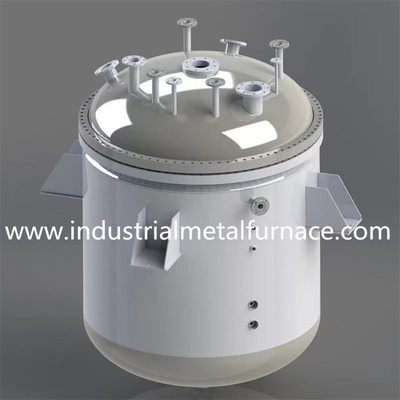

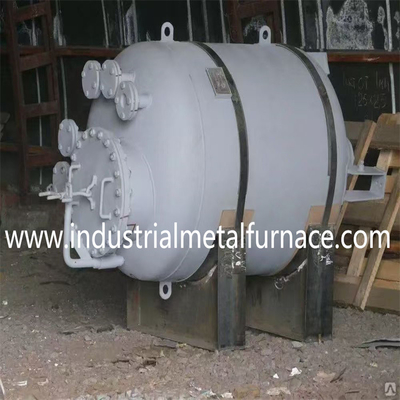

इमाइल कंटेनरों का सिंटरिंग। इसकी उन्नत विशेषताएं और कार्यक्षमता
इसे तामचीनी के निर्माण और प्रसंस्करण में एक अपरिहार्य उपकरण बनाते हैं
कंटेनरों, उच्च गुणवत्ता वाले उत्पादन की सुविधा और समग्र प्रदर्शन में सुधार
और अंतिम उत्पादों की स्थायित्व।
2.मुख्य तकनीकी मापदंड
| नहीं. | पद | तकनीकी मापदंड |
| 1 | नामित शक्ति | 800 kW (1-100%) समायोज्य |
| 2 | विद्युत आपूर्ति पैरामीटर | 380V, 3 चरण, 50Hz |
| 3 | नामित तापमान | 1050°C, सामान्य तापमान 900-1000°C |
| 4 | खाली भट्ठी ताप गति | ≤ 2 घंटे |
| 5 | नियंत्रण क्षेत्रों की संख्या | 6 स्वतंत्र तापमान नियंत्रण क्षेत्र |
| 6 | प्रभावी कार्यरत आकार | 6000×2300×2400 मिमी (लंबाई×चौड़ाई×ऊंचाई) |
| 7 | भट्ठी के शरीर के आयाम | 6800×3350×3850 मिमी (लंबाई×चौड़ाई×ऊंचाई) |
| 8 | ट्रॉली क्षेत्र से बाहर | ~14700 मिमी लंबाई |
| 9 | हीटिंग एलिमेंट कनेक्शन | यययययययय |
| 10 | तापमान एकरूपता | ±10°C |
| 11 | उपकरण तापमान नियंत्रण की सटीकता | ±1°C |
| 12 | खाली भट्ठी में बिजली की हानि | ≤10% |
| 13 | तापमान नियंत्रण विधि |
थाइरिस्टोर · पीआईडी नियामक · जापानी द्वीप मीटर 32-चरण तापमान नियंत्रण, 485 संचार इंटरफ़ेस और 14-इंच टच स्क्रीन के साथ टच स्क्रीन एक वर्ष से अधिक समय तक ऐतिहासिक डेटा रिकॉर्ड कर सकती है, 10 से अधिक प्रक्रियाओं को संग्रहीत कर सकती है, और अति-तापमान अलार्म है। 7-इंच रंग स्क्रीन टच रिकॉर्डर तापमान वृद्धि वक्र रिकॉर्ड करता है |
| 14 | भट्ठी की बाहरी दीवार के तापमान में वृद्धि | <40 °C |
| 15 | हीटिंग एलिमेंट सामग्री | OCr21AL6Nb (स्ट्रिप) |
| 16 | भट्ठी के तल की सामग्री | Ni7N गर्मी प्रतिरोधी स्टील कुल मोटाई 30 मिमी |
| 17 | लोड करने की विधि | workpiece ट्रॉली की सतह पर उठाया जाता है, और ट्रॉली हीटिंग में चलाया जाता है |
| 18 | भट्ठी के अस्तर का रूप | उच्च तापमान अस्थिर फाइबर संरचना को अपनाएं |
| 19 | ओवन के दरवाजे के खुलने और बंद होने का रूप | 1 सेट 2 टन के इलेक्ट्रिक लिफ्ट ऊपर और नीचे चलता है और अपने स्वयं के वजन को संपीड़ित और सील करता है |
| 20 | ट्रॉली के प्रवेश और निकास का प्रपत्र | 1 सेट 7.5KW साइक्लोइडल पिनव्हील रिड्यूसर पहिया को अंदर और बाहर चलाता है |
| 21 | ट्रॉली यात्रा बिजली आपूर्ति मोड | स्वतः लेने वाला रील |
3.संरचनात्मक परिचय

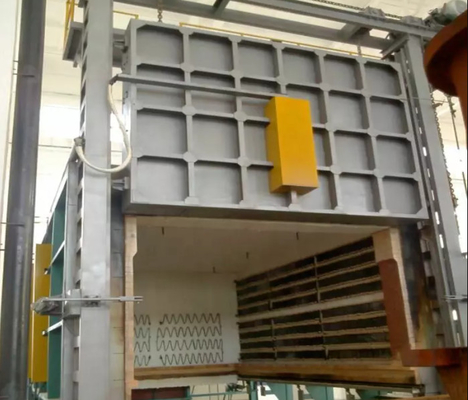

RT3-800-10 ट्रॉली प्रकार विद्युत प्रतिरोध बोगी चिमनी भट्ठी मुख्य रूप से भट्ठी खोल से बना है,
भट्टी का अस्तर, भट्टी का दरवाजा और भट्टी का दरवाजा उठाने का तंत्र, भट्टी का दरवाजा दबाना
और सीलिंग तंत्र; भार-वाहक ट्रॉली और ट्रॉली कर्षण तंत्र, भट्ठी
शरीर और ट्रॉली सीलिंग तंत्र; हीटिंग तत्वों और निर्धारण उपकरणों; भट्ठी
स्वतः तापमान नियंत्रण प्रणाली आदि
4.आपूर्ति का दायरा
| नहीं. | पद | मात्रा | टिप्पणियाँ |
| 1 | भट्ठी का शरीर | 1 सेट | |
| 2 | ट्रॉली | 1 सेट | भट्ठी तल प्लेट सहित |
| 3 | इलेक्ट्रिक ड्राइवट्रेन | दो सेट | ट्रॉली का 1 सेट, भट्ठी के दरवाजे का 1 सेट |
| 4 | हीटिंग तत्व | 1 सेट | प्रतिरोध बैंड |
| 5 | तापमान नियंत्रण प्रणाली | 1 सेट | |
| 6 | नियंत्रण कैबिनेट | दो सेट | 2000*800*600 मिमी |
| 6.1 | तापमान नियंत्रण यंत्र | चार सेट |
485 सेगमेंट वाला 32 सेगमेंट का प्रोग्रामिंग संचार |
| 6.2 | 14 इंच का टच स्क्रीन | 1 सेट | |
| 6.3 | थाइरिस्टोर | 18 सेट | 800 ए |
| 6.4 | मुआवजा तार | 120 मीटर | |
| 6.5 | थर्मोकपल | 6 | 0-1200 |
| 6.6 | समर्थन विद्युत | 1 सेट |
थिरिस्टोर हवा स्विच, एम्पमीटर, वोल्टमीटर, ताप रिले, स्विच आदि |
| 7 | तकनीकी डेटा | 1 पीसी | |
| 7.1 | बुनियादी आरेख | 1 पीसी | |
| 7.2 | तापमान नियंत्रण प्रणाली विद्युत योजनाबद्ध आरेख | 1 पीसी | |
| 7.3 | विद्युत भट्ठी के लिए निर्देश पुस्तिका | 1 पीसी | |
| 7.4 | विद्युत भट्ठी उपयोग प्रमाण पत्र | 1 पीसी |
5.कार तल भट्ठी के मुख्य घटक निर्माता
| नहीं. | पद | निर्माता | मॉडल |
| 1 | तापमान नियंत्रक | जापान SHIMADEN |
32 खंडों वाला SR13 प्रोग्रामिंग और 485 संचार |
| 2 | थाइरिस्टोर | जियांगसू डानक्सियांग | KS800A |
| 3 | प्रतिरोध बैंड | बीजिंग शोगंग | 0Cr25AL5 |
| 4 | अग्निरोधक फाइबर | शेडोंग लुयांग समूह | 1260 मानक |
| 5 | अग्निरोधक ईंटें |
हेनान झेंगझौ वानचाओ अग्निरोधक सामग्री |
1300 भारी ईंटें + 1000 मानक ईंटें |
| 6 | कम करनेवाला | Jiangsu Yifan ट्रांसमिशन | 7.5KW साइक्लोइड रिड्यूसर |
| 7 | विद्युत घटक | सुगंधित | |
| 8 | भट्ठी के नीचे की प्लेट | जियांगसू शिंगहुआ जियांदा | Ni7N गर्मी प्रतिरोधी स्टील |
| 9 | 10.1 इंच का टच स्क्रीन | शेन्ज़ेन कुन्लुन प्रौद्योगिकी | 14 इंच |
| 10 | 7 इंच का रंगीन स्क्रीन रिकॉर्डर | ज़ियामेन युडियन | 6 चैनल रिकॉर्डर |
