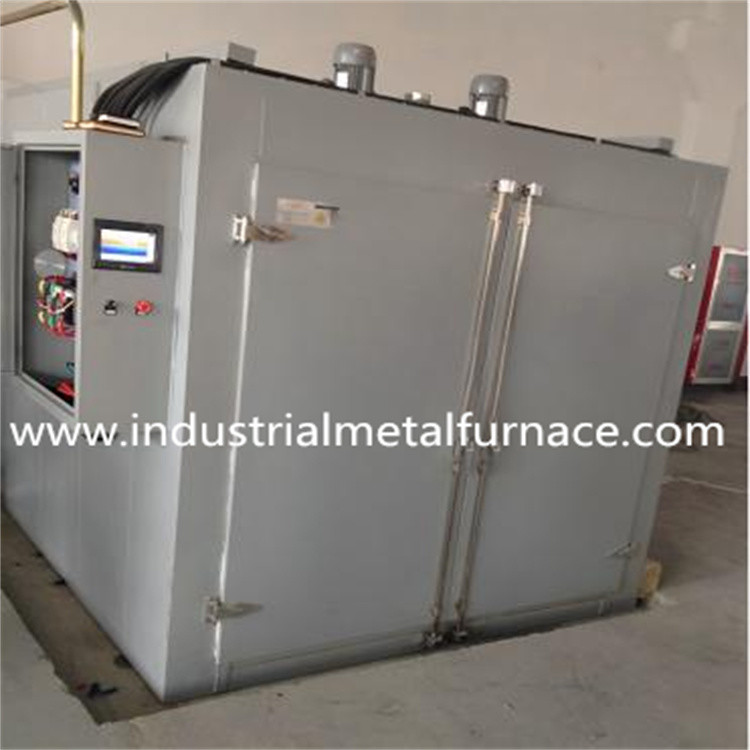

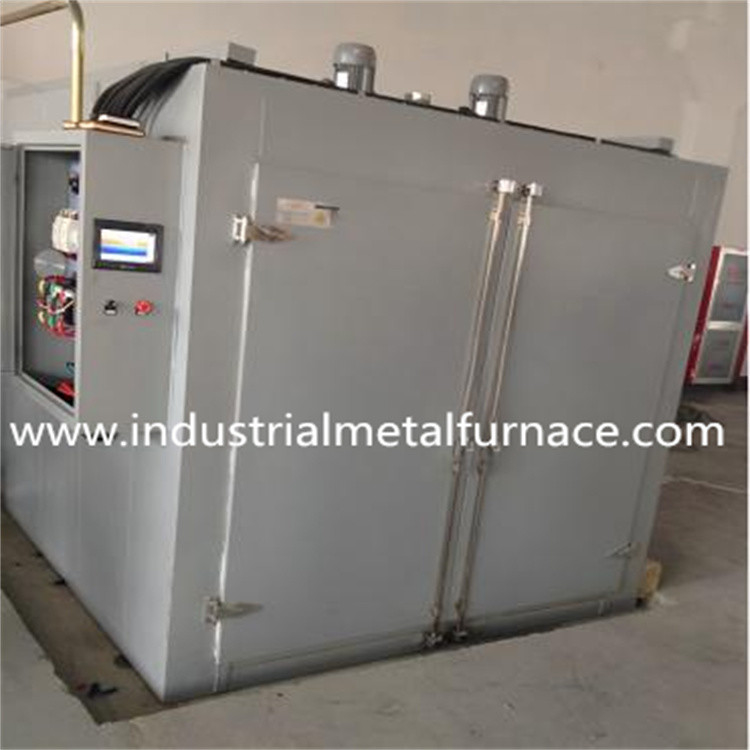

औद्योगिक स्टील प्लेट ओवन, एनीलिंग, टेम्परिंग और नॉर्मलाइजिंग के लिए
1स्टील प्लेट ओवन का काम करने का सिद्धांत
एक स्टील प्लेट ओवन विद्युत प्रतिरोध तारों या जैसे हीटिंग तत्वों का उपयोग करके काम करता है
गैस बर्नर गर्मी उत्पन्न करने के लिए जो कि विकिरण के माध्यम से स्टील प्लेट में स्थानांतरित किया जाता है और
संवहन, जबकि सेंसर और एक नियंत्रक के साथ एक तापमान नियंत्रण प्रणाली बनाए रखता है
निर्धारित तापमान और उच्च गुणवत्ता वाली इन्सुलेशन सामग्री गर्मी के नुकसान को कम करती है।
| 2उपकरण के बुनियादी मापदंड | |
| बाहरी सामग्री: | Q235 ठंडे में लुढ़का हुआ स्टील प्लेट |
| स्टूडियो सामग्री: | SUS304 स्टेनलेस |
| स्टूडियो का आकारः | (गहराई*चौड़ाई*ऊंचाई) छवि डिवाइस का आकार |
| उपकरण के नीचे की संरचनाः | भारवाहक पैर, पहिया और समायोजन पैर, फोमा पहिया (ग्राहक द्वारा चयनित) |
| तापमान सीमाः | कमरे का तापमान RT~300°C |
| हीटिंग सामग्री/शक्तिः | सतह कम भार धातु हीटिंग तत्व, सेवा जीवन 30,000 से 50,000 घंटे |
| ब्लोअर शक्तिः | |
| तापमान एकरूपता: | ±3°C (बिना भार के 20 मिनट के निरंतर तापमान के बाद परीक्षण) |
| तापमान नियंत्रण की सटीकता: | ±1°C |
| नियंत्रण विधिः | एसएसआर मॉड्यूल पीआईडी तापमान नियंत्रण प्राप्त करने के लिए आउटपुट को नियंत्रित करता है।(यह पारंपरिक शून्य-क्रॉसिंग ट्रिगरिंग के कारण बड़े तत्काल वर्तमान प्रभाव और बड़े नियंत्रण उतार-चढ़ाव के प्रभाव को कवर करता है, और आउटपुट वोल्टेज को सुचारू और रैखिक रूप से बदल सकता है, और तापमान त्रुटि के अनुसार आउटपुट पावर आकार को स्वचालित रूप से समायोजित कर सकता है,ताकि उपकरण का आंतरिक तापमान स्थिर हो और प्रदर्शन उत्कृष्ट हो) |
| वायु आपूर्ति मोडः | जबरन क्षैतिज वायु आपूर्ति/महान दबाव क्षैतिज वायु आपूर्ति |
| टाइमिंग डिवाइसः | HS48S-99.99 टाइमिंग डिवाइस को मैन्युअल या स्वचालित रूप से चालू और बंद किया जा सकता है। जब तापमान सेट तापमान तक पहुंचता है, तो टाइमिंग शुरू हो जाती है। जब समय सेट रेंज तक पहुंच जाता है,हीटिंग पावर काट दी गई हैएक बजने वाला अलार्म बज रहा है। |
| माध्यमिक यांत्रिक सुरक्षाः | उपकरण के मुख्य तापमान नियंत्रण को विफल होने से रोकें, जिससे तापमान बढ़ता रहे। |
| स्टूडियो विन्यासः | |
| नियंत्रण वैकल्पिक सामानः | रिकॉर्डर, टच स्क्रीन नियंत्रण, वेंटिलेशन और धुआं निकास, टाइमर शक्ति पर और बंद, |
| स्टूडियो सामान: | ट्रॉली, पैलेट, विभाजन, जाल |
| अन्य आवश्यकताएं: | हम ग्राहकों के वास्तविक आकार और कार्य आवश्यकताओं के अनुसार उपकरण डिजाइन और निर्माण कर सकते हैं। |
| 3हमारी कंपनी गैर-मानक उपकरण निर्माण और डिजाइन में माहिर हैः (गहनता*चौड़ाई*ऊंचाई) | ||||
| मॉडल | लाइनर का आकार | बाहरी आयाम | उपकरण की शक्ति (किलोवाट) | वोल्टेज ((V) |
| WDL304-1 | 350*450*450 | 500*1070*1020 | 2.4 | 220/380 |
| WDL304-2 | 450*550*550 | 650*1120*1020 | 3.6 | 220/380 |
| WDL304-3 | 500*600*750 | 750*1200*1390 | 5 | 220/380 |
| WDL304-4 | 800*800*1000 | 1050*1400*1720 | 9.75 | 220/380 |
| WDL304-5 | 1000*1000*1000 | 1250*1400*1720 | 12.75 | 380 |
| WDL304-6 | 1000*1200*1200 | 1250*1600*1980 | 16 | 380 |
| WDL304-7 | 1000*1200*1500 | 1250*1600*2280 | 19.5 | 380 |
| WDL304-8 | 1200*1500*1500 | 1450*1900*2280 | 23.2 | 380 |
