उच्च दक्षता औद्योगिक धातु पिघलने वाली भट्ठी शाफ्ट शमन के लिए HRC50-55 2.5-3 मिमी सख्त परत
1। उपयोगकर्ता की आवश्यकताएं
| प्रसंस्करण/परीक्षण वस्तुओं की श्रेणी | शाफ्ट शमन के लिए उपयोग किया जाता है | |
|
प्रसंस्कृत उत्पादों के लिए आयामों की सीमा
|
उत्पाद सामग्री | |
| उत्पाद का अधिकतम व्यास | Φ22 (ज्यामितीय चित्र प्रबल होगा) | |
| प्रभावी सख्त परत | 2.5-3 मिमी | |
| कठोरता आवश्यकताएँ | HRC50-55 | |
| गर्मी उपचार के बाद तकनीकी आवश्यकताएं | गर्मी उपचार के बाद तकनीकी आवश्यकताएं वर्तमान राष्ट्रीय और प्रासंगिक विभागीय मानकों का अनुपालन करेंगी। | |
| सुरक्षा संरक्षण | वर्तमान राष्ट्रीय मानकों के साथ, सुरक्षात्मक कवर से लैस और स्पष्ट रूप से खतरे और उच्च तापमान के लिए लेबल किया गया है। | |
| पर्यावरण आवश्यकताएं | वर्तमान राष्ट्रीय मानकों के साथ शिकायत करता है। | |
| उपस्थिति आवश्यकताएँ | बिजली की आपूर्ति का रंग आपूर्तिकर्ता के कारखाने के विनिर्देशों के अधीन होगा, और मशीन टूल क्रेता के कारखाने के विनिर्देशों द्वारा निर्धारित किया जाएगा। तेल पाइप, गैस स्रोतों और बिजली लाइनों के लेआउट को उचित, स्वच्छ और सौंदर्यवादी रूप से मनभावन होने की आवश्यकता होती है; ट्रांसमिशन डिवाइस को आवश्यक डस्ट-प्रूफ और सुरक्षात्मक उपकरणों को अपनाने की आवश्यकता है | |
2। उपकरणएसचुनाव,सीचूक औरडीतंग करनाआरसमरूपता
चयन रचना: आपकी कंपनी द्वारा प्रस्तावित आवश्यकताओं के आधार पर, हम अनुशंसा करते हैं
इंडक्शन हार्डनिंग इक्विपमेंट का निम्नलिखित पूरा सेट (इंडक्शन पावर सप्लाई पावर
200kW, 8-30kHz की कार्यप्रणाली), निम्नलिखित विशिष्ट उपकरणों सहित:

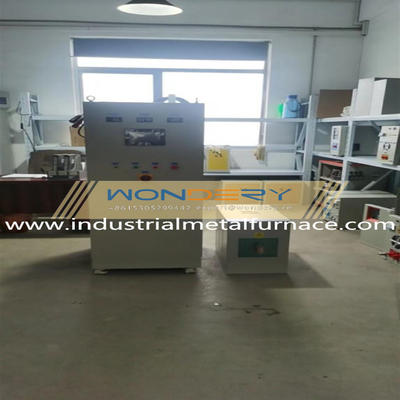

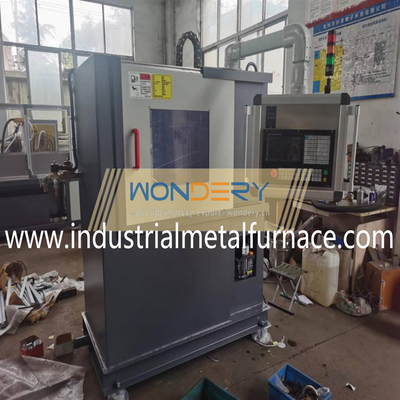

| नहीं। | वस्तु | नमूना | मात्रा | टिप्पणी |
| 1 | इंडक्शन हीटिंग पावर सप्लाई | 160kW | 1 सेट | |
| 2 | सीएनसी वर्टिकल शमन मशीन (ट्रांसफार्मर ऊपर और नीचे चला जाता है) | LS-1000 | 1 सेट | |
| 3 | विशेष प्रेरण कॉइल | समर्पित संवेदक | 5 पीसी |
उत्पाद आकार के अनुसार अनुकूलित |

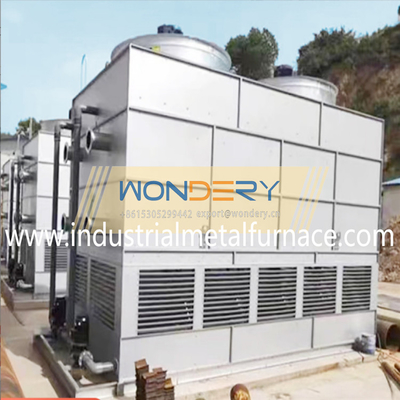

| 4 | बंद ठंडा और पानी पंप | 30t | 1 सेट |
3। ऑपरेशन प्रक्रिया:उपकरण स्कैनिंग के लिए वर्कपीस को ऊपर और नीचे ले जाता है
शमन।
शमन प्रक्रिया: इसे मैन्युअल रूप से या रोबोट द्वारा लोड किया जा सकता है। 1। मोबाइल ट्रांसफार्मर को समायोजित करें
उत्पाद के हीटिंग सेंटर के लिए कॉइल, स्वचालित हीटिंग शुरू करने के लिए संपादित कार्यक्रम का उपयोग करें,
हीटिंग के दौरान तापमान की गति के अनुसार इसी शक्ति को समायोजित करें, और जब
हीटिंग समाप्त हो गया है, हीटिंग बंद कर दें, शीतलन में देरी करें, ऊपरी और निचले सर्वो को रीसेट करें,
और प्रसंस्करण पूरा हो गया है। → वर्कपीस को हटा दें।
डिजाइन आवश्यकताएँ: उपकरण को स्वचालित मोड और मैनुअल मोड के लिए आवश्यक है।
विशिष्ट आवश्यकताएं इस प्रकार हैं:
1) मशीन टूल एक ऊर्ध्वाधर मशीन टूल संरचना को अपनाता है। सिस्टम में मैनुअल है
और स्वचालित कार्य, और वर्कस्टेशन को घुमाया, उठाया और उतारा जा सकता है।
2) बिजली की आपूर्ति शुरू और स्टॉप में दो मोड होने चाहिए: "मैनुअल कंट्रोल" और "रिमोट कंट्रोल"।
3) बिजली की आपूर्ति दोलन आवृत्ति 8-30kHz, रेटेड पावर 200kW।
4) शमन मशीन के मूविंग प्लेटफॉर्म की रिपीट पोजिशनिंग सटीकता आवश्यकता
टूल ट्रांसफार्मर .0.05 मिमी है।
5) उपकरणों के पूरे सेट में मैनुअल और स्वचालित संचालन कार्य होना चाहिए, और
उपकरण नियंत्रण कक्ष में एक समायोज्य गति फ़ंक्शन होना चाहिए। उपकरण भी है
मनमाना प्रोग्रामिंग और भंडारण कार्यों, और विभिन्न प्रसंस्करण की आवश्यकता है
विभिन्न वर्कपीस की प्रक्रिया आवश्यकताओं के अनुसार पैरामीटर सेट किए जा सकते हैं।
अनधिकृत कर्मियों को रोकने के लिए नियंत्रण प्रणाली में एक पासवर्ड लॉकिंग फ़ंक्शन होना चाहिए
प्रक्रिया मापदंडों को संशोधित करने से।
6) पूरे उपकरणों का रंग: कारखाना डिफ़ॉल्ट प्रबल होगा। सुरक्षा संबंधी चेतावनी
रंगों को संबंधित राष्ट्रीय सुरक्षा मानकों के अनुसार लागू किया जाएगा।
समग्र अर्थ मजबूत है, डिबग करने और बनाए रखने में आसान है, और तेल पाइप का लेआउट,
गैस स्रोत और बिजली की आपूर्ति लाइन को उचित, साफ और सुंदर होना आवश्यक है;
ट्रांसमिशन डिवाइस को आवश्यक डस्टप्रूफ उपाय करने की आवश्यकता है।
4। इंडक्शन हीटिंग पावर सप्लाई
4.1 तकनीकी पैरामीटर
| नमूना | 160kW |
| प्रकार | अल्ट्रा-हाई फ़्रीक्वेंसी इंडक्शन हीटिंग पावर सप्लाई |
| रेटेड वोल्टेज | AC380V, 50 हर्ट्ज |
| रेटेड शक्ति | 200kW |
| बिजली समायोजन सीमा | 10%-100%की सीमा के भीतर समायोज्य |
| बिजली नियंत्रण सटीकता | ± 0.5% |
| निर्गम आवृत्ति | आवृत्ति 5-30kHz |
| इन्वर्टर पावर फैक्टर | ≥98% |
| नियंत्रण विधियाँ | आंतरिक नियंत्रण और रिमोट कंट्रोल को वसीयत में स्विच किया जा सकता है |
| प्रचालन परिवेश तापमान | 0-40 ℃ |
| परिचालन वातावरण आर्द्रता | ≤90%आरएच |
| ऊंचाई का उपयोग करें | ≤1000m |
| शीतलन विधि | जबरन पानी कूलिंग और एयर कंडीशनिंग कूलिंग का संयोजन |
4.2 उपकरणों का नियंत्रण भाग: मुख्य रूप से बिजली की आपूर्ति, नियामक से बना,
चरण शिफ्ट नियंत्रण, संरक्षण सर्किट, चरण अनुक्रम अनुकूली सर्किट, स्टार्ट-अप गणना
सर्किट, इन्वर्टर फ़्रीक्वेंसी ट्रैकिंग, इन्वर्टर पल्स फॉर्मेशन, पल्स प्रवर्धन और
पल्स ट्रांसफार्मर। इसके मुख्य घटक उच्च प्रदर्शन, उच्च घनत्व, बड़े पैमाने पर अपनाते हैं
विशेष ASIC-2 एकीकृत सर्किट संयुक्त राज्य अमेरिका में उत्पादित, ताकि आंतरिक सर्किट
नियामक को छोड़कर सभी डिजीटल हैं, और रेक्टिफायर ट्रिगर पार्ट को किसी भी आवश्यकता नहीं है
समायोजन, और उच्च विश्वसनीयता, उच्च नाड़ी समरूपता, मजबूत की विशेषताएं हैं
एंटी-इंटरफ्रेंस प्रदर्शन, तेजी से प्रतिक्रिया गति, आदि, और चरण अनुक्रम के कारण
अनुकूली सर्किट, कोई सिंक्रोनस ट्रांसफार्मर की आवश्यकता नहीं है, इसलिए चरण को समायोजित करने का काम
ऑन-साइट डीबगिंग के दौरान अनुक्रम और सिंक्रनाइज़ेशन को समाप्त कर दिया जाता है। यह केवल आवश्यक है
ट्रांजिस्टर के गेट लाइन को नियंत्रण बोर्ड के संबंधित टर्मिनल से जोड़ने के लिए,
और रेक्टिफायर भाग को संचालन में रखा जा सकता है।
4.3 सेंसर का शुरुआती मोड: सेंसर का शुरुआती मोड स्वीप आवृत्ति है
शून्य-वोल्टेज शुरू, जिसका अर्थ है कि सेंसर की शुरुआती प्रक्रिया के दौरान, लोड
वोल्टेज और वर्तमान धीरे -धीरे शून्य से बढ़ते हैं, इसलिए इस पर कोई वर्तमान प्रभाव नहीं है
पावर ग्रिड। शुरुआती सर्किट एक स्वचालित दोहरावदार शुरुआती सर्किट से सुसज्जित है,
जो 100 % शुरू करने की सफलता दर बनाता है। आवृत्ति ट्रैकिंग सर्किट को अपनाता है
औसत मूल्य नमूनाकरण योजना, जो इन्वर्टर की विरोधी हस्तक्षेप क्षमता में सुधार करती है।
4.4 इन्वर्टर ट्रिगर: यह स्वीप आवृत्ति शून्य-वोल्टेज सॉफ्ट स्टार्ट को अपनाता है, जिसे केवल करने की आवश्यकता है
एक मध्यम आवृत्ति वोल्टेज प्रतिक्रिया सिग्नल लें, और वर्तमान सिग्नल की आवश्यकता नहीं है
स्लॉट सर्किट में उच्च आवृत्ति संधारित्र पर। यह अनिवार्य रूप से बराबर है
स्व-उत्तेजना सर्किट, जो औसत मूल्य प्रतिक्रिया सर्किट से संबंधित है। चूंकि कोई शुरुआत नहीं है
सर्किट को मुख्य सर्किट में जोड़ा जाना आवश्यक है, कोई प्री-मैग्नेटाइजेशन या प्री-चार्जिंग नहीं
शुरुआती प्रक्रिया की आवश्यकता है, इसलिए मुख्य सर्किट सरल है और डिबगिंग प्रक्रिया सरल है।
4.5 वोल्टेज और वर्तमान सीमित सर्किट: IGBT की रक्षा के लिए, एक बार वोल्टेज और वर्तमान
IGBT रेटेड मान से अधिक है, रेक्टिफायर साइड पर ट्रांजिस्टर का ट्रिगर कोण तुरंत है
स्वचालित रूप से इसे रेटेड मान तक सीमित करने के लिए समायोजित किया गया।
4.6 सभी नियंत्रण सर्किट एक मुद्रित सर्किट बोर्ड पर हैं, बाहरी के कारण होने वाले दोषों को बहुत कम कर रहे हैं
संपर्क कनेक्शन।
4.7 कंप्यूटर सिमुलेशन के माध्यम से प्रमुख विद्युत घटकों के पैरामीटर स्थापित किए जाते हैं
और शास्त्रीय तरीकों की तुलना में अधिक सटीक होने के लिए प्रयोगों द्वारा साबित किया गया। विधि
डिजाइन में उच्च सटीकता और विश्वसनीयता है।
4.8 सेंसर संरक्षण परिपथ
4.8.1 ओवरक्रेन्ट और कटऑफ प्रोटेक्शन सर्किट:
कट-ऑफ मान आम तौर पर रेटेड करंट के 105% पर सेट होता है, और ओवरक्रेन्ट वैल्यू है
आम तौर पर रेटेड वर्तमान के 110% पर सेट किया जाता है। जब डीसी करंट 1.05 गुना तक पहुंचता है
रेटेड करंट, वर्तमान ट्रांसफार्मर से लिया गया वर्तमान सिग्नल इन्वर्टर द्वारा उलट है,
और रेक्टिफायर ट्रिगर पल्स को वापस खींच लिया जाता है। अर्थात्, पल्स ट्रिगर कोण को बदल दिया जाता है
करंट को कम करें और करंट को काटने में भूमिका निभाएं। जब डीसी करंट पहुंचता है
1.1 बार रेटेड करंट, पल्स ट्रिगर कोण को 150 डिग्री तक खींच लिया जाता है, और
उच्च-आवृत्ति बिजली की आपूर्ति स्वचालित रूप से बंद हो जाती है। एक ही समय में, अतिवृद्धि
एक अलार्म सिग्नल भेजने के लिए संकेतक प्रकाश जारी है।
4.8.2 ओवरवॉल्टेज और कट-ऑफ वोल्टेज संरक्षण सर्किट
कट-ऑफ मान आम तौर पर रेटेड वोल्टेज के 105% पर सेट किया जाता है, और ओवरवॉल्टेज मूल्य
आम तौर पर रेटेड वोल्टेज के 110% पर सेट किया जाता है। जब उच्च-आवृत्ति वोल्टेज पहुंचता है
1.05 गुना रेटेड वोल्टेज, उच्च आवृत्ति वोल्टेज से लिया गया वोल्टेज सिग्नल
ट्रांसफार्मर को इन्वर्टर द्वारा उलट दिया जाता है, और रेक्टिफायर ट्रिगर पल्स को वापस खींच लिया जाता है।
यही है, पल्स ट्रिगर कोण को वोल्टेज को कम करने और एक भूमिका निभाने के लिए बदल दिया जाता है
वोल्टेज को काटकर। जब उच्च-आवृत्ति वोल्टेज रेटेड से 1.1 गुना तक पहुंच जाता है
वोल्टेज, पल्स ट्रिगर कोण को 150 डिग्री तक खींचा जाता है, और उच्च-आवृत्ति शक्ति
आपूर्ति स्वचालित रूप से बंद हो जाती है। उसी समय, ओवरवॉल्टेज इंडिकेटर लाइट चालू है
एक अलार्म सिग्नल भेजें।
4.8.3 अंडरवोल्टेज और चरण हानि संरक्षण सर्किट
उच्च-आवृत्ति बिजली आपूर्ति नियंत्रण सर्किट अंडरवोल्टेज डिटेक्शन से सुसज्जित है
सुरक्षा। जब आने वाली रेखा वोल्टेज 10% से कम होती है, तो अंडरवोल्टेज प्रोटेक्शन
सर्किट रेक्टिफायर ट्रिगर पल्स को अवरुद्ध करता है, ताकि उच्च-आवृत्ति बिजली की आपूर्ति न हो
शुरू कर दिया। जब रेक्टिफायर ट्रिगर को अवरुद्ध करने के अलावा, तीन-चरण एसी इनपुट गायब हो जाता है
पल्स, यह एक अलार्म ध्वनि करने के लिए संकेतक प्रकाश को भी चलाता है।
4.8.4 पानी की कमी संरक्षण
उच्च आवृत्ति के साथ श्रृंखला में पानी के दबाव रिले के सामान्य रूप से खुले संपर्क को कनेक्ट करें
बिजली आपूर्ति नियंत्रण सर्किट। जब पानी का दबाव 1.5 किग्रा/सेमी 3 से कम होता है, तो नियंत्रण
सर्किट को ऊर्जावान नहीं किया जा सकता है और उच्च-आवृत्ति बिजली की आपूर्ति को चालू नहीं किया जा सकता है, इस प्रकार
पानी की कमी सुरक्षा में भूमिका निभाते हुए।
4.8.5 सेंसर निर्माण प्रक्रिया: सेंसर कॉइल टी 2 ऑक्सीजन मुक्त तांबा से बना है
167 प्रकार के उच्च तापमान के साथ एनीलिंग, अचार, सैपोनिफाइड और स्प्रे के बाद ट्यूब
प्रतिरोधी, नमी-प्रूफ और उच्च शक्ति वाले इन्सुलेट पेंट।
3.9 आपूर्तिकर्ता और मुख्य बिजली आपूर्ति घटकों की उत्पत्ति:
| नहीं। | नाम | विनिर्देश और मॉडल | उत्पादक |
| 1 | आईजीबीटी | FF200K12KS4 | इंफीनन टेक्नोलॉजीज |
| 2 | मुख्य संपर्ककर्ता | 400 ए | चिंट, झेजियांग |
| 3 | रेक्टिफायर मॉड्यूल | 400A /1600V | रुइहे, चांगझौ |
| 4 | गुंजयमान संधारित्र | 2.6 | अल्कॉन, भारत |
| 5 | फ़िल्टर संधारित्र | 1000UF/800VDC | क्रे नई ऊर्जा, वूसी |
| 6 | नियंत्रण ट्रांसफार्मर, फ़िल्टर | सहायक विद्युत भाग | चिंट, झेजियांग |
| 7 | मुख्य नियंत्रण बोर्ड | 200kW | हमारा कारखाना |
| 8 | इन्वर्टर ड्राइव बोर्ड | 200kW | हमारा कारखाना |
