औद्योगिक गुरुत्वाकर्षण कास्टिंग धातु पिघलने इंडक्शन फर्नेस तांबे के लिए
1.अवलोकन
90 किलोवाट की गुरुत्वाकर्षण कास्टिंग भट्ठी में दोहरे पिघलने वाले ग्रूव डिजाइन और दोहरे प्रेरण शरीर संरचना को अपनाया गया है।
इस संरचना के फायदे यह है कि यह पिघलने ग्रूव और भट्ठी के प्रत्येक हिस्से के तापमान संतुलित है
ऊर्जा बचत प्रभाव प्राप्त करने के लिए, और प्रत्येक के वितरण बनाने के लिए विद्युत चुम्बकीय हलचल की सीमा में वृद्धि
ग्रेविटी कास्टिंग फर्नेस का उद्देश्य: तांबे, कांस्य, पीतल और
पीसने और गर्मी संरक्षण के लिए अन्य तांबे के मिश्र धातु
2.तकनीकी मापदंड
90KW गुरुत्वाकर्षण कास्टिंग तांबे के पिघलने की भट्ठी के तकनीकी मापदंड
| नहीं. | नाम | इकाई | डेटा |
| 1 | न्यूनतम क्षमता | टी | 0.1 |
| 2 | कुल नामित क्षमता | टी | 1.2 ((ग्राहक की आवश्यकताओं के अनुसार बढ़ाया या घटाया जा सकता है) |
| 3 | नामित शक्ति | केडब्ल्यू | 90 |
| 4 | इंडक्टर का नामित वोल्टेज | वी | 380 |
| 5 | सेंसर चरण | 3 | |
| 6 | सेंसर आवृत्ति | हर्ज | 50 |
| 7 | पिघलने की दर | टन/घंटा | 0.3 |
| 8 | इन्सुलेशन शक्ति | केडब्ल्यू | 50 |
| 9 | नामित कार्य तापमान | °C | 1250 |
| 10 | शक्ति कारक |
0.45~0.5 (मुआवजे से पहले) 0.9~1 ((मुआवजे के बाद) |
|
| 11 | शीतलन जल का दबाव | पिताजी | (2~3) × 105 |
| 12 | शीतलन जल की खपत | टन/घंटा |
7 (इंडक्शन कॉइलः 3) (पानी ठंडा जैकेटः 4) |
3.कार्य सिद्धांत और मुख्य संरचना
3.1 यह उत्पाद विद्युत चुम्बकीय प्रेरण के सिद्धांत का उपयोग करके बनाया गया है.
जब एक एसी वोल्टेज प्रेरण कॉइल पर लागू किया जाता है, तो एक वैकल्पिक चुंबकीय प्रवाह उत्पन्न होता है। चुंबकीय प्रवाह एक
लोहे के कोर के माध्यम से बंद चुंबकीय सर्किट। यह वैकल्पिक चुंबकीय प्रवाह एक विद्युत गतिशील बल और एक माध्यमिक
पिघले हुए नाली में वर्तमान। यह वर्तमान धातु के आवेश के प्रतिरोध से गुजरता है और विद्युत ऊर्जा को परिवर्तित करता है
थर्मल ऊर्जा में, जो पिघले हुए नाली में धातु को पिघलाता है।
3.2 इस उत्पाद में एक भट्टी शरीर, एक भट्टी फ्रेम, एक प्रेरण शरीर, एक विद्युत भट्टी शीतलन प्रणाली, एक विद्युत
नियंत्रण कैबिनेट आदि
विद्युत भट्ठी वोल्टेज सीमाः 90V, 120V, 150V, 180V, 210V, 250V, 300V, 380V।

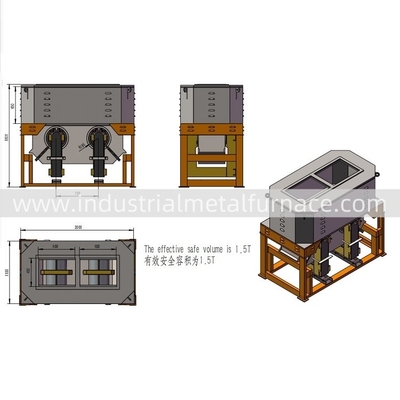

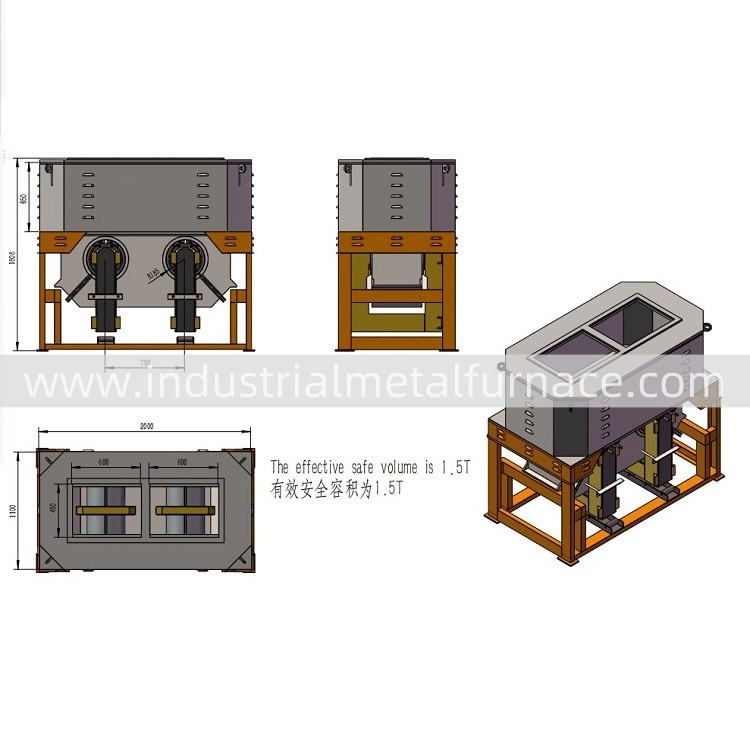

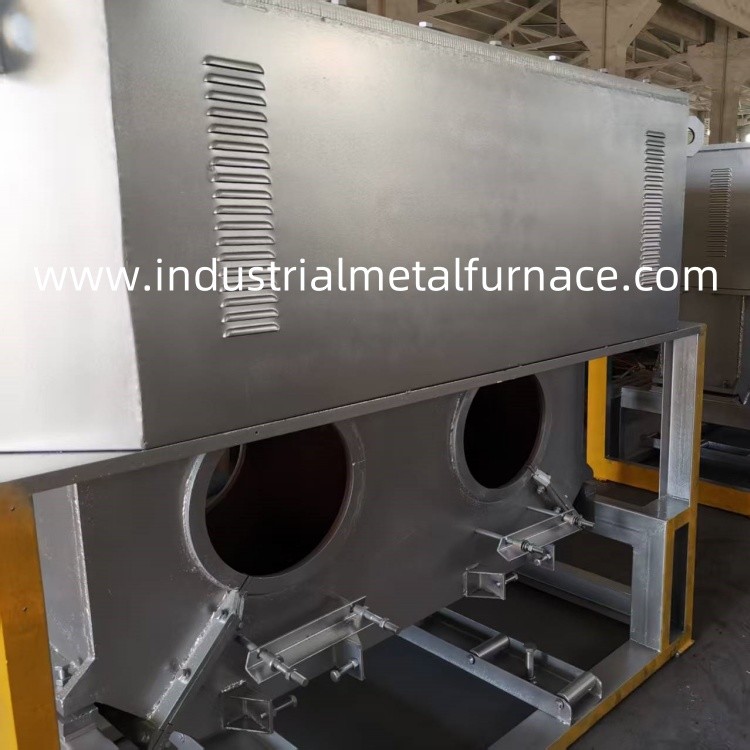

3.3 गुरुत्वाकर्षण डालने वाले विद्युत तांबे के पिघलने की भट्ठी एक ऊर्ध्वाधर "मुंह" लोहे के कोर प्रेरण संरचना को अपनाता है। खोल से बना है
लुढ़का हुआ औरवेल्डेड स्टील प्लेट, और पिघला हुआ पूल इन्सुलेशन सामग्री और अग्निरोधक सामग्री के बाद अग्निरोधक ईंटों से बना है
हैंएक साथ बंधे हुए।
3.4 प्रेरण निकाय में दो प्रेरक, दो लोहे के कोर और दो पिघलने वाले ग्रूव होते हैं। प्रेरण निकाय के खोल में
जलरोधक गाँठदार सामग्री और पानी शीतलन जैकेट का। प्रेरक पानी ठंडा हैः जलरोधक गाँठदार सामग्री को हटाने की सुविधा के लिए
सामग्री और प्रेरण शरीर खोल की शक्ति हानि को कम, प्रेरण खोल दो आधे से बना है, इन्सुलेट के साथ
मध्य में सामग्री. प्रेरण शरीर खोल जब इकट्ठा ऊपरी flange सतह पर आधारित है.
3.5 पिघलने की प्रक्रिया के दौरान, इनपुट पानी का तापमान 35°C से अधिक नहीं होना चाहिए, आउटपुट पानी का तापमान
55 डिग्री सेल्सियस से अधिक होना आवश्यक है, और पानी की प्रवाह दर को अक्सर मापा जाना चाहिए।
आवश्यक स्तर, तराजू को साफ किया जाना चाहिए।
3.6 इस औद्योगिक धातु पिघलने की भट्ठी के लिए यह आवश्यक है कि शीतलन जल की गुणवत्ता निम्नलिखित आवश्यकताओं को पूरा करेः पीएच मूल्य
सीमा के भीतर है7 से 8 तक, कठोरता 7 से अधिक नहीं है, और निलंबित पदार्थों और भंग ठोस पदार्थों की कुल सामग्री 7 से अधिक नहीं है
10 से अधिक है, इसलिए ताकि ठंडा करने वाले पानी का स्केलिंग और पानी के नहरों की अवरोधन से बचा जा सके।
5.आपूर्ति का दायरा
| नहीं. | नाम | मात्रा | टिप्पणी |
| 1 | गुरुत्वाकर्षण कास्टिंग भट्ठी के खोल | 1 सेट | तनाव से राहत |
| 2 | अग्निरोधक सामग्री | 1 सेट | एकल भट्ठी निर्माण के लिए |
| 3 | स्टेनलेस स्टील से बने वाटर जैकेट | 2pcs | 1Cr18Ni9Ti (321) |
| 4 | इंडक्शन कॉइल | 2pcs | |
| 5 | प्रेरण कोर | 2pcs | जापान से आयातित, Z10 |
| 6 | पिघलने का चैनल | 2pcs | मिश्र धातु तांबा |
| 7 | 45KW विद्युत कैबिनेट | 2pcs | थ्री-फेज संतुलित, शुष्क प्रकार |
