| ब्रांड नाम: | WONDERY |
| मॉडल संख्या: | WDL-AE-06A |
| मूक: | 1 Set/Sets |
| कीमत: | TO BE ENGOTIATED |
| डिलीवरी का समय: | 10 days |
| भुगतान की शर्तें: | L/C, T/T |

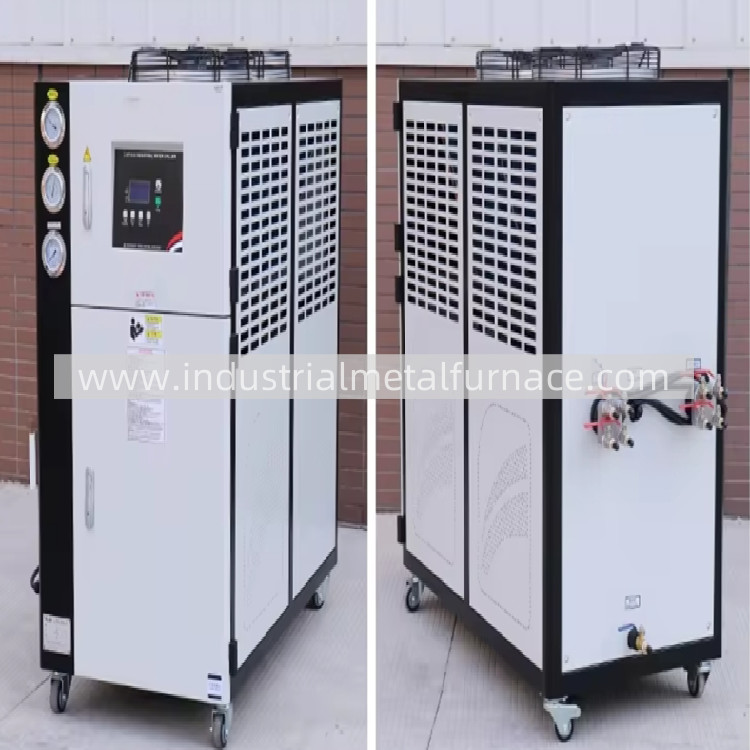

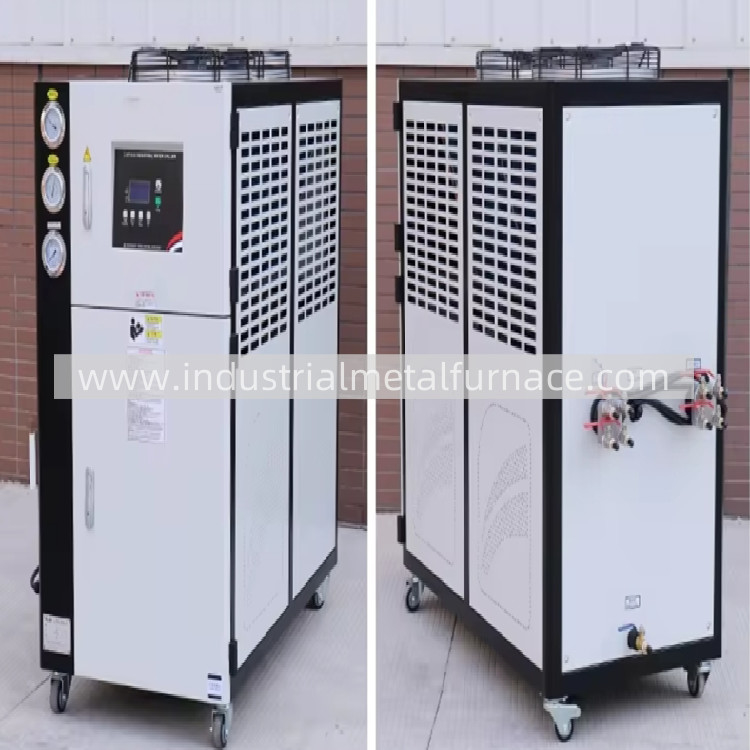

अनुकूलित औद्योगिक वायु शीतलन चिलर ठंडा औद्योगिक धातु पिघलने भट्ठी
1उपयोग के लिए निर्देश
1इस औद्योगिक शीतलक इकाई का प्रयोग मानक कार्य परिस्थितियों में किया जाता है और शीतलक के रूप में स्वच्छ नल के पानी का प्रयोग किया जाना चाहिए।
3. बिजली आपूर्ति मानकः 3P-380V-50Hz. अनुमेय वोल्टेज उतार-चढ़ाव ± 10%, अनुमेय चरण वोल्टेज अंतर ± 2%;
4. मुख्य इंजन का वास्तविक लिफ्ट पंप लिफ्ट से कम मुख्य इंजन के अंदर सिर का नुकसान है (1mH2O=9.8kPa);
5. यदि आपके पास अन्य आवश्यकताएं हैं, तो कृपया इंगित करें. हम विशेष आदेश स्वीकार कर सकते हैं;
6. हवा से ठंडा चिलर गर्मी फैलाव पर सबसे अधिक ध्यान देते हैं। स्थापना से पहले, कृपया एक स्थिर नींव के साथ एक जगह चुनें, खुली हवा, और कोई संक्षारक प्रदूषण नहीं।यदि कोई छतरी है, यह मशीन से 2 मीटर से अधिक होना सबसे अच्छा है।
यदि आपको लगता है कि उपयोग के दौरान भी आसपास की हवा साँस लेती है, तो कृपया वायु संवहन बनाए रखने के लिए एक निकास पंखे को स्थापित करें, या
न केवल यह सेवा जीवन का विस्तार होगा
वायु शीतलन कूलर, लेकिन दक्षता में सुधार और लागत में कमी।
7. मशीन को स्थापित करने के लिए परिवेश का तापमान 36 डिग्री सेल्सियस से कम होना चाहिए ताकि यह सुनिश्चित किया जा सके कि मशीन काम कर सके
अपनी अधिकतम दक्षता पर।
2.तकनीकी मापदंड
| नहीं. | पद | विनिर्देश | पैरामीटर |
| 1 | मॉडल | हवा से ठंडा कूलर | WDL-AE-06A |
| तापमान नियंत्रण सीमा | °C | +5+35 | |
| तापमान नियंत्रण की सटीकता | °C | ±1-2 | |
| 2 | नाममात्र शीतलन क्षमता | किलोवाट | 16.9 |
| kcal/h | 14530 | ||
| 3 | विद्युत आपूर्ति | वी | 3P-380V-50HZ |
| 4 | मशीन की शक्ति | किलोवाट | 6.6 |
| 5 | मशीन का प्रवाह | ए | 14.2 |
|
6
|
कंप्रेसर | प्रकार | पूरी तरह से संलग्न स्क्रॉल |
| शीतलन इनपुट शक्ति (किलोवाट) | 4.5 | ||
| शीतलन कार्य करंट (A) | 9.8 | ||
| 7 | पंखा | प्रकार | बाहरी रोटर अक्षीय प्रवाह पंखे |
| हवा की मात्रा (m3)/(घ) | 6000 | ||
| 8 | अंतर्निहित पानी पंप | प्रकार | केन्द्रापसारक स्वच्छ जल पंप |
| लिफ्ट (mH)2ओ) | 20 | ||
| प्रवाह दर (m3/h) | 4 | ||
| 9 | कंडेनसर | प्रकार | एल्यूमीनियम फिन आस्तीन तांबा ट्यूब प्रकार |
| ताप विनिमय क्षमता (किलोवाट) | 21.4 | ||
| 10 | वाष्पीकरक | प्रकार | कॉइल का प्रकार |
| ताप विनिमय क्षमता (किलोवाट) | 17.0 | ||
| प्रवाह दर (m3/h) | 2.91 |
| 11 | अंतर्निहित जल टैंक | सामग्री | SUS304 या PP |
| मात्रा ((L) | 70 | ||
| 12 | पाइपिंग | ठंडा पानी के माध्यम से आउटलेट | DN25 ((ग्राहक की आवश्यकताओं के अनुसार) |
| ठंडे पानी के माध्यम से प्रवेश | DN25 ((ग्राहक की आवश्यकताओं के अनुसार) | ||
| 13 | तापमान डिजिटल डिस्प्ले माइक्रो कंप्यूटर नियंत्रक | स्थिति प्रदर्शित करें | टच डिजिटल ट्यूब डिस्प्ले |
| आउटपुट | Gw532A | ||
| आउटपुट डिवाइस का चयन | रिले आउटपुट | ||
|
14
|
अलार्म डिवाइस | असामान्य तापमान | परिसंचारी पानी का तापमान अलार्म और कंप्रेसर को काटने के लिए बहुत कम है |
| बिजली आपूर्ति रिवर्स चरण | शक्ति चरण का पता लगाने पंप और कंप्रेसर से पीछे की ओर रोका जाता है | ||
| उच्च और निम्न वोल्टेज दोष | दबाव स्विच शीतलक प्रणाली के दबाव की स्थिति का पता लगाता है | ||
| कंप्रेसर अधिभार | कंप्रेसर की रक्षा करें | ||
| कंप्रेसर का अति ताप | आंतरिक रक्षक कंप्रेसर की रक्षा करता है | ||
| पंप अधिभार | पंप को सुरक्षित रखें | ||
| कम पानी का अलार्म | जल स्तर स्विच | ||
| शॉर्ट सर्किट | वायु स्विच | ||
| 15 | आयाम | लंबाई ((मिमी) | 1200 (संदर्भ) |
| चौड़ाई ((मिमी) | 650 (संदर्भ) | ||
| ऊँचाई ((मिमी) | 1480 (संदर्भ) | ||
| 16 | मशीन का वजन | किलो | 250 (संदर्भ) |
