550 डिग्री सेल्सियस बोगी हेथ एल्यूमीनियम वायर एनीलिंग एल्यूमीनियम कॉइल्स के लिए कार नीचे की भट्ठी
1आवेदन
RT3-380-5 ट्रॉली प्रकार के हीट ट्रीटमेंट ओवन का उपयोग मुख्य रूप से हीट ट्रीटमेंट प्रक्रियाओं के लिए किया जाता है जैसे
विभिन्न एल्यूमीनियम मिश्र धातु तारों का एनीलिंग।
2मुख्य तकनीकी मापदंड
| नहीं. | पद | तकनीकी मापदंड |
| 1 | नामित शक्ति | 220 किलोवाट + 5% (1-100%) समायोज्य |
| 2 | विद्युत आपूर्ति पैरामीटर | 440V, 3 चरण, 60Hz |
| 3 | नामित तापमान | 550°C, सामान्य तापमान 300-500°C |
| 4 | खाली भट्ठी ताप गति | ≤1.5h |
| 5 | नियंत्रण क्षेत्रों की संख्या | 4 थर्मोकपल्स के साथ 4 स्वतंत्र तापमान नियंत्रण क्षेत्र सामने और पीछे |
| 6 | प्रभावी कार्यरत आकार | 5700×1800×2100 मिमी (लंबाई×चौड़ाई×ऊंचाई) |
| 7 | भट्ठी के शरीर के आयाम | 6450×2800×3620 मिमी (लंबाई×चौड़ाई×ऊंचाई) ऊंचाई में भट्ठी के दरवाजे के फ्रेम की ऊंचाई शामिल नहीं है |
| 8 | ट्रॉली क्षेत्र से बाहर | ~14000 मिमी लंबाई |
| 9 | हीटिंग एलिमेंट कनेक्शन | यययययययय |
| 10 | तापमान एकरूपता | ±5°C |
| 11 | उपकरण तापमान नियंत्रण की सटीकता | ±1°C |
| 12 | खाली भट्ठी में बिजली की हानि | ≤10% |
| 13 | तापमान नियंत्रण विधि |
पावर रेगुलेटर, पीआईडी रेगुलेटर, जापानी द्वीप मीटर 32-चरण तापमान नियंत्रण के साथ, 485 संचार इंटरफ़ेस और 15-इंच टच स्क्रीन,जो भविष्य में कारखाने की एमईएस प्रणाली या ईआरपी प्रणाली से जुड़ा जा सकता है. टच स्क्रीन एक वर्ष से अधिक समय तक ऐतिहासिक डेटा रिकॉर्ड कर सकती है, 10 से अधिक प्रक्रियाओं को संग्रहीत कर सकती है, और अति-तापमान अलार्म है। |
| 14 | भट्ठी की बाहरी दीवार के तापमान में वृद्धि | <40 °C |
| 15 | हीटिंग एलिमेंट सामग्री | 0Cr2 5 AL 5 ((स्ट्रिप) |
| 16 | भट्ठी के तल की सामग्री | ZG3 0 Cr 18Mn12 Si 2 N गर्मी प्रतिरोधी स्टील कुल मोटाई 30 मिमी |
| 17 | लोड करने की विधि | workpiece ट्रॉली की सतह पर उठाया जाता है, और ट्रॉली हीटिंग में चलाया जाता है |
| 18 | भट्ठी के अस्तर का रूप | उच्च तापमान अस्थिर फाइबर संरचना को अपनाएं |
| 19 | ओवन के दरवाजे के खुलने और बंद होने का रूप | 2 टन के इलेक्ट्रिक लिफ्ट का 1 सेट ऊपर और नीचे चलता है और अपने स्वयं के वजन को संपीड़ित करता है और सील करता है |
| 20 | ट्रॉली के प्रवेश और निकास का प्रपत्र | 5.5KW चक्रवर्ती पिनव्हील reducer का 1 सेट पहिया अंदर और बाहर चलाता है |
| 21 | अधिकतम लोड क्षमता | 48 पीसी Ø630 × 475 मिमी, 250 किलोग्राम/पीसी, कुल 12 टन |
| 22 | सर्कुलेशन वेंटिलेटर |
4 सेट × 11KW परिवर्तनीय आवृत्ति वाले प्रशंसक, प्रशंसक ब्लेड व्यास φ600mm, मोटाई 180mm, हवा की मात्रा 15000m3/h, प्रशंसक ब्लेड सामग्रीः 310S, प्रशंसक शाफ्ट सामग्रीः 310S। उच्च भट्ठी तापमान एकरूपता प्राप्त करने के लिए एल्यूमीनियम मिश्र धातु भट्ठी 45 बार प्रति मिनट चक्र करने के लिए डिज़ाइन किया गया है। |
| 23 | पवन डिफ्लेक्टर | यह 2 मिमी मोटी 304 स्टेनलेस स्टील प्लेट से बना है, यह झुकता और तय होता है। इसे गर्म हवा के विचलन के लिए 4 प्रमुख क्षेत्रों में विभाजित किया गया है। |
| 24 | ट्रॉली यात्रा बिजली आपूर्ति मोड | टैंक चेन ड्राइव |
3संरचनात्मक परिचय

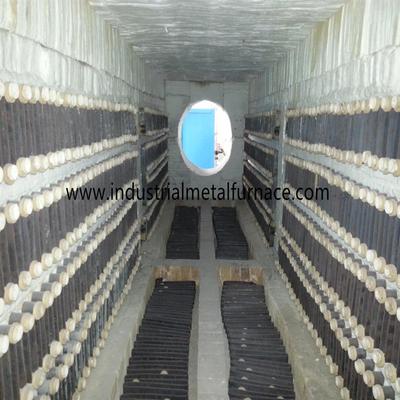

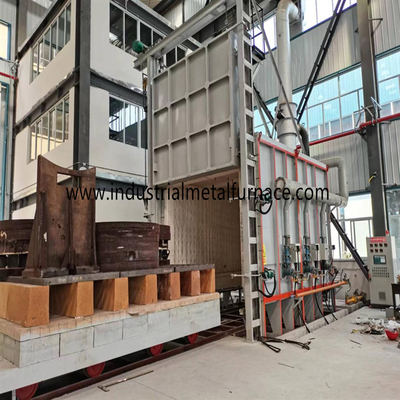

RT3-380-5 ट्रॉली प्रकार विद्युत प्रतिरोध उपचार भट्टी मुख्य रूप से भट्टी खोल, भट्टी अस्तर से बना है,
भट्टी के दरवाजे और भट्टी के दरवाजे उठाने की तंत्र, भट्टी के दरवाजे के दबाने और सील करने की तंत्र; लोड असर ट्रॉली
और ट्रॉली कर्षण तंत्र, भट्ठी शरीर और ट्रॉली सील तंत्र; हीटिंग तत्वों और निर्धारण उपकरणों;
भट्ठी के तापमान को स्वचालित नियंत्रण प्रणाली; परिसंचारी पंखे प्रणाली आदि
गर्म वायु परिसंचरण प्रणालीइस उपकरण के गर्म हवा परिसंचरण मुख्य रूप से 4 केन्द्रापसारक प्रशंसकों और
स्टेनलेस स्टील गाइड प्लेटों. हीटिंग तत्व द्वारा उत्सर्जित गर्मी प्रभावी कार्य क्षेत्र में समान रूप से हवा से उड़ाया जाता है
पंखे और शाफ्ट Cr20Ni20 से बने हैं।
असर, हवा ठंडा अपनाया जाता है।
