| ब्रांड नाम: | WONDERY |
| मॉडल संख्या: | डब्ल्यूडीएल-डीडीजे-एलएम |
| मूक: | 1SET |
| कीमत: | TO BE NEGOTIATED |
| डिलीवरी का समय: | 30 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी, टी/टी, डी/पी, वेस्टर्न यूनियन |

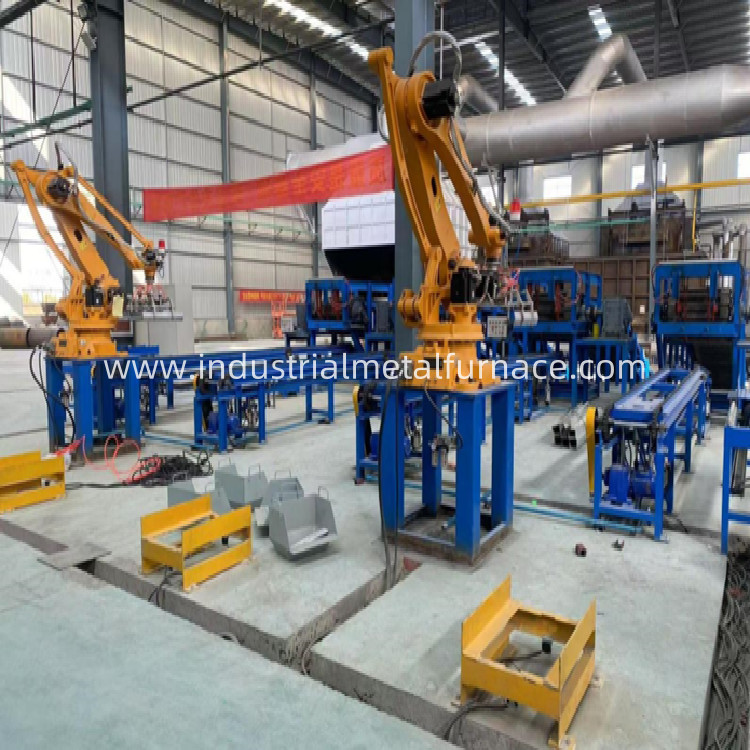

औद्योगिक 6-अक्ष 6.5kg स्वचालित रोबोट एल्यूमीनियम Ingot स्टैकिंग कास्टिंग मशीन
1मूल कार्य
एक रोबोट बैंगट स्टैकिंग मशीन एक स्वचालित औद्योगिक उपकरण कुशलता से ढेर करने के लिए बनाया गया है
भंडारण, परिवहन या आगे के प्रसंस्करण के लिए संगठित ढेरों में धातु के बैंग्स (जैसे एल्यूमीनियम) ।
यहाँ खोज परिणामों के आधार पर इसके मुख्य कार्य और विशेषताएं दी गई हैंः
1स्वचालित स्टैकिंग:
एल्यूमीनियम बैंगट कास्टिंग कन्वेयर मशीन मैन्युअल श्रम की जगह एक से स्वायत्त रूप से ठंडा बैंगट उठाकर
कन्वेयर या शीतलन लाइन और उन्हें पूर्व-प्रोग्राम किए गए स्टैक पैटर्न में व्यवस्थित करना (उदाहरण के लिए, 90 डिग्री पर वैकल्पिक परतें)
या स्थिरता के लिए 180° कोण) ।
2सटीकता और दक्षता:
• रोबोटिक बाहों (जैसे, 4-अक्ष वाले रोबोट) और ग्रिपर से लैस, यह उच्च गति, दोहराए जाने योग्य
न्यूनतम त्रुटियों के साथ ढेर।
• कुछ प्रणालियों में सटीक गति नियंत्रण के लिए पीएलसी (प्रोग्राम करने योग्य लॉजिक कंट्रोलर) को एकीकृत किया गया है और
परतों की गिनती।
3सुरक्षा और श्रम में कमी:
• भारी (उदाहरण के लिए, 20 किलोग्राम से अधिक) या गर्म बैंगन के मैन्युअल हैंडलिंग से जुड़े खतरों को समाप्त करता है
(>100°C) ।
कार्यबल की आवश्यकताओं को कम करता है (उदाहरण के लिए, 3 से 4 श्रमिकों से 1 तक) ।
4अनुकूलन योग्य स्टैकिंग पैटर्नः
• विभिन्न बैंगट आकारों और परत व्यवस्थाओं के लिए विन्यस्त (उदाहरण के लिए, 11 परतों के ढेर के साथ)
वैकल्पिक अभिविन्यास) ।
• कुछ प्रणालियों में बैंग्स को सुरक्षित रूप से जोड़ने के लिए फ्लिपिंग तंत्र होते हैं।
6उत्पादन लाइनों के साथ संगतताः
निर्बाध रूप से कास्टिंग, शीतलन और कन्वेयर सिस्टम के साथ काम करता है, एक निरंतर
स्वचालित कार्यप्रवाह।
अनुप्रयोग: मुख्य रूप से एल्यूमीनियम कास्टरी, इलेक्ट्रोलाइटिक संयंत्र और धातु पुनर्चक्रण में उपयोग किया जाता है
सुविधाएँ।
2. बैंगट बनाने वाली लाइन रोबोट के तकनीकी मापदंड
| नहीं. | तकनीकी मापदंड | |
| 1 | क्लैंप का प्रभावी आकार | 700 × 840 मिमी (लंबाई*खुलने का आकार) |
| 2 | घूर्णन गति | समायोज्य, एक चक्र 3.5 सेकंड 5.0 सेकंड |
| 3 | लागू एल्यूमीनियम बैंगट का वजन | 5.5±0.5 किलोग्राम/टुकड़ा |
| 4 | अधिकतम स्टैकिंग ऊंचाई | 1650 मिमी (इंगोट परतों की संख्या निर्धारित की जा सकती है) |
| 5 | रोबोट घूर्णन कोण | 360 डिग्री मुक्त सेटिंग |
| 6 | अंगूठी के स्टैकिंग की गति | लगभग 5-8 परत/मिनट |
| 7 | संचालक का उठाने का भार | 120-200 किलो |
| 8 | प्रत्येक बार स्थानांतरित किए गए एल्यूमीनियम बैंगों की संख्या | 7 बैंगट, बड़ा मुंह ऊपर की ओर |
3. तकनीकी विशेषताएं
| नहीं. | तकनीकी विशेषताएं |
| 1 | छह अक्षीय सर्वो मोटर ड्राइव, कम चलने वाला शोर, स्थिर संचालन, कम विफलता दर, उच्च स्टैकिंग परिशुद्धता, जापान कावासाकी रोबोट का उपयोग करना। |
| 2 | उच्च कार्य दक्षता, पारंपरिक बैंगट स्टैकिंग की 3-5 गुना दक्षता। यह 1 या 2 कास्टिंग मशीनों के सिंक्रोनस बैंगट स्टैकिंग का एहसास कर सकता है, उपयोगकर्ता लागत को बचाता है। |
| 3 | यह एक छोटे से क्षेत्र पर कब्जा कर लेता है और इसमें विभिन्न स्थापना विधियां हैं, जो बहु-बिंदु पकड़ और बहु-बिंदु स्टैकिंग का एहसास कर सकती हैं। |
| 4 | 6.4 इंच के रंगीन एलसीडी डिस्प्ले, अत्यधिक संवेदनशील टच स्क्रीन, सरल और सहज ऑपरेशन इंटरफ़ेस का उपयोग करें, और आधे घंटे के प्रशिक्षण के बाद कुशल संचालन प्राप्त किया जा सकता है। |
| 5 | हैंडहेल्ड/इम्बेडेड रोबोट कंट्रोलर: उपयोगकर्ता अपनी आवश्यकताओं के अनुसार स्टैकिंग परतों की संख्या और रोटेशन कोण सेट कर सकते हैं, और हजारों प्रोग्राम स्टोर कर सकते हैं। |
| 6 | इसका प्रयोग -25°C से 50°C के परिवेश के तापमान और धूल और तेल धुंध के वातावरण में किया जा सकता है। |
|
7 |
स्टैकिंग रोबोट समूह पूरी प्रक्रिया के दौरान प्रोग्राम नियंत्रण को अपनाता है। पूर्ण और आसान रखरखावः 0 डिग्री, 90 डिग्री, 180 डिग्री, 270 डिग्री (या 0 डिग्री, 90 डिग्री) ।पूरे बंडल के चारों कोनों की समतलता की गारंटी है।. |
|
8 |
स्टैकिंग परतों की संख्या स्वैच्छिक रूप से सहमत सीमा के भीतर सेट की जा सकती है, और स्टैकिंग ऊंचाई सुसंगत है।गति तंत्र में सर्वो मोटर ट्रांसमिशन डिवाइस के आवेदन उपकरण के संचालन को अधिक स्थिर बनाता हैयह उपयोग और भविष्य के रखरखाव, सरल और कम लागत वाले संचालन के लिए महान सुविधा लाता है। |
| 9 | एल्यूमीनियम बैंगट के विचलन के कारण रोबोट को नुकसान से बचाने के लिए बैंगट कास्टिंग मशीन के ग्रिपर की खोलने की दूरी बढ़ाई जाती है। |
| 10 | बैंगट पकड़ने की तंत्र को कोटिंग बैंगट की लंबाई के अंतर के कारण बैंगट गिरने से बचने के लिए क्लैंपिंग और समर्थन प्रकार को अपनाता है। |
| 11 | पकड़ने की गति समायोज्य है। |
4.प्रदान की गई तकनीकी जानकारी
| तकनीकी डेटा |
| नहीं। | पद | इकाई | मात्रा | टिप्पणियाँ |
| 1 | उपयोगकर्ता पुस्तिका | 1 | सेट | भौतिक चित्र या पीडीएफ फ़ाइल |
| 2 | विद्युत आरेख | 1 | सेट | भौतिक चित्र या पीडीएफ फ़ाइल |
| 3 | समस्या शूटिंगः | 1 | शेयर | भौतिक चित्र या पीडीएफ फ़ाइल |
| 4 | पहने हुए भागों की सूची | 1 | शेयर | भौतिक चित्र या पीडीएफ फ़ाइल |
| 5 | उपकरण लेआउट योजना | 1 | शेयर | भौतिक चित्र या पीडीएफ फ़ाइल |
5विद्युत नियंत्रण घटक
| नहीं. | पद | ओइर्गिन | ब्रांड | टिप्पणियाँ |
| 1 | डिजिटल विस्तार | 8 में 8 बाहर | सीमेंस | |
| 2 | रोबोटिक प्रणाली | छह अक्षीय संख्यात्मक नियंत्रण प्रणाली | द्वितीयक विकास | |
| 3 | मुख्य कैबिनेट | 800*1900*500 | ||
| 4 | कम वोल्टेज के विद्युत घटक (सामने और पीछे के कन्वेयर नियंत्रण प्रणाली सहित) | शक्ति लगभग 26 किलोवाट है | श्नाइडर | |
| 5 | सोलेनोइड वाल्व | 4V210-08- DC 24V- LD 1 | हेन्गई | |
| विद्युत उपकरण | ||||
| 6 | नियंत्रण कैबिनेट से पहले बिजली की आपूर्ति और निर्माण | सिस्टम नियंत्रण कैबिनेट से कनेक्ट करें | ग्राहक का कर्तव्य | |
| 7 | सभी केबल खाई, पुल और नलिकाएं | सामग्री और निर्माण | ग्राहक का कर्तव्य | |
| 8 | नियंत्रण कैबिनेट के बाद केबल सामग्री | कनेक्टिंग उपकरण के लिए केबल | आपूर्तिकर्ता का कर्तव्य | |
