| ब्रांड नाम: | WONDERY |
| मॉडल संख्या: | आरटी 3-430-10 |
| मूक: | 1 सेट/सेट |
| कीमत: | TO BE ENGOTIATED |
| डिलीवरी का समय: | 60 कार्य दिवस |
| भुगतान की शर्तें: | एल/सी, टी/टी |

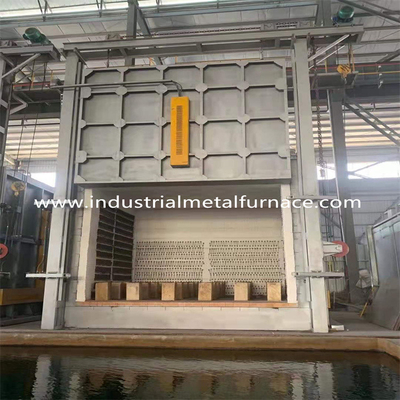

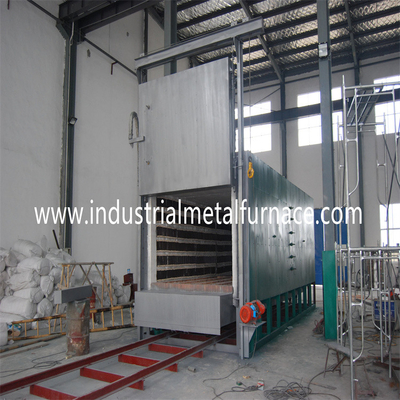

2.5x2x2.5 1000 डिग्री सेल्सियस प्रतिरोध ईंट सेंटरिंग हीट ट्रीटमेंट बोगी फायर फर्नेस
1परिचय
**आरटी 3-430-10 ट्रॉली-प्रकार के हीट ट्रीटमेंट ओवन** एक उच्च प्रदर्शन औद्योगिक ओवन है जिसे डिजाइन किया गया है
मुख्य रूप से मिट्टी की ईंटों के सिंटरिंग और अन्य गर्मी उपचार अनुप्रयोगों के लिए। उन्नत तापमान के साथ
नियंत्रण, ऊर्जा कुशल डिजाइन, और मजबूत निर्माण, इस भट्ठी एक समान हीटिंग, सटीक
तापमान विनियमन, और उच्च तापमान वातावरण में विश्वसनीय संचालन।
2मुख्य तकनीकी मापदंड
भट्ठी को सख्त औद्योगिक आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है, निम्नलिखित प्रमुख विनिर्देशों के साथः
|
1. **पावर एंड इलेक्ट्रिकल स्पेसिफिकेशन** - **नामित शक्तिः** 430 किलोवाट (1% से 100% तक समायोजित) - ** बिजली की आपूर्तिः** 380V, 3-चरण, 50Hz - ** हीटिंग एलिमेंट कनेक्शनः** Y- कॉन्फ़िगरेशन - ** हीटिंग एलिमेंट सामग्रीः** 0Cr21Al6Nb (उच्च प्रतिरोध मिश्र धातु स्ट्रिप्स)
2. **तापमान प्रदर्शन - ** नामित तापमानः** 1000°C - **गर्म करने की दर (खाली भट्ठी):** ≤2 घंटे - ** तापमान एकरूपताः** ±8°C - ** तापमान नियंत्रण सटीकताः** ±1°C (पीआईडी विनियमन का उपयोग करके) - **खाली भट्ठी में शक्ति हानिः** ≤18% 3. **औद्योगिक ताप उपचार भट्ठी संरचना और आयाम - **वास्तविक कार्य आकार (एल × डब्ल्यू × एच):** 2500 × 2000 × 2500 मिमी - ** ओवन अस्तरः** उच्च शुद्धता वाले अछूता के लिए उच्च शुद्धता वाले अग्निरोधक फाइबर संरचना - ** भट्ठी के फर्श की सामग्रीः** NI7N गर्मी प्रतिरोधी स्टील (30 मिमी कुल मोटाई) - **बाहरी दीवार तापमान वृद्धिः** <45°C (ऊर्जा दक्षता और सुरक्षा सुनिश्चित करना) 4. **नियंत्रण प्रणाली और स्वचालन - **नियंत्रण क्षेत्रः** 4 स्वतंत्र तापमान क्षेत्र - ** तापमान नियंत्रण मोडः ** जापान शिमडेन/एसआर3 प्रोग्राम करने योग्य नियंत्रक के साथ थाइरिस्टोर आधारित पीआईडी विनियमन** - ** मानव-मशीन इंटरफेसः** 10.1 इंच टच स्क्रीन डेटा लॉगिंग, प्रक्रिया भंडारण, यूएसबी निर्यात, स्क्रीनशॉट क्षमता, और अत्यधिक तापमान अलार्म के साथ - ** संचार इंटरफ़ेसः** RS485 औद्योगिक नेटवर्क के साथ एकीकरण के लिए
5मैकेनिकल और लोडिंग सिस्टम** लोड करने की विधिः** कार्य भागों को एक मंच पर उठाया जाता है, जिसे हीटिंग के लिए भट्ठी में चलाया जाता है - ट्रॉली आंदोलनः** चिकनी प्रविष्टि/निकास के लिए **5.5 kW साइक्लोइडल पिनव्हील रिड्यूसर** द्वारा संचालित -चूल्हे के दरवाजे का तंत्रः** ऊर्ध्वाधर आंदोलन के लिए 2-टन का विद्युत लिफ्ट; स्व-वजन सीलिंग तंग बंद सुनिश्चित करती है - ** सीलिंग प्रणालीः** उच्च शुद्धता वाले फाइबर कपास और विशेष आकार की ईंटें भट्ठी के शरीर और ट्रॉली के बीच गर्मी के रिसाव को रोकती हैं
|
3संरचनात्मक अवलोकन
विद्युत प्रतिरोध भट्ठी में कई प्रमुख घटक होते हैंः
ओवन शेल और लिविंगःउच्च तापमान का सामना करने के लिए टिकाऊ सामग्रियों से निर्मित
गर्मी के नुकसान को कम करना।
हीटिंग सिस्टम उच्च प्रतिरोध मिश्र धातु हीटिंग तत्वों के साथ सुसज्जित कुशल और समान के लिए
गर्मी वितरण।
-चूल्हे के दरवाजे का तंत्रःस्वचालित उठाने और सील ऑपरेटर की सुरक्षा और थर्मल
दक्षता।
- ट्रॉली प्रणालीःआसान लोडिंग/अनलोडिंग, मैन्युअल हैंडलिंग को कम करना और उत्पादकता में सुधार करना।
- नियंत्रण प्रणालीःउन्नत स्वचालन सटीक तापमान प्रबंधन, प्रक्रिया रिकॉर्डिंग,
और वास्तविक समय की निगरानी।
4अनुप्रयोग और लाभ
यह भट्ठी मिट्टी की ईंटों के सिंटरिंग, सिरेमिक प्रसंस्करण और अन्य उच्च तापमान उपचार के लिए आदर्श है।
इसकी **ऊर्जा कुशल डिजाइन, सटीक तापमान नियंत्रण और टिकाऊ निर्माण** इसे एक विश्वसनीय
औद्योगिक ताप उपचार प्रक्रियाओं के लिए समाधान।
संक्षेप में **RT 3-430-10 ट्रॉली प्रकार की औद्योगिक हीट ट्रीटमेंट ओवन एक अत्यधिक कुशल,
औद्योगिक थर्मल प्रसंस्करण के लिए स्वचालित और टिकाऊ समाधान
सटीकता और विश्वसनीयता के साथ निर्माण।
