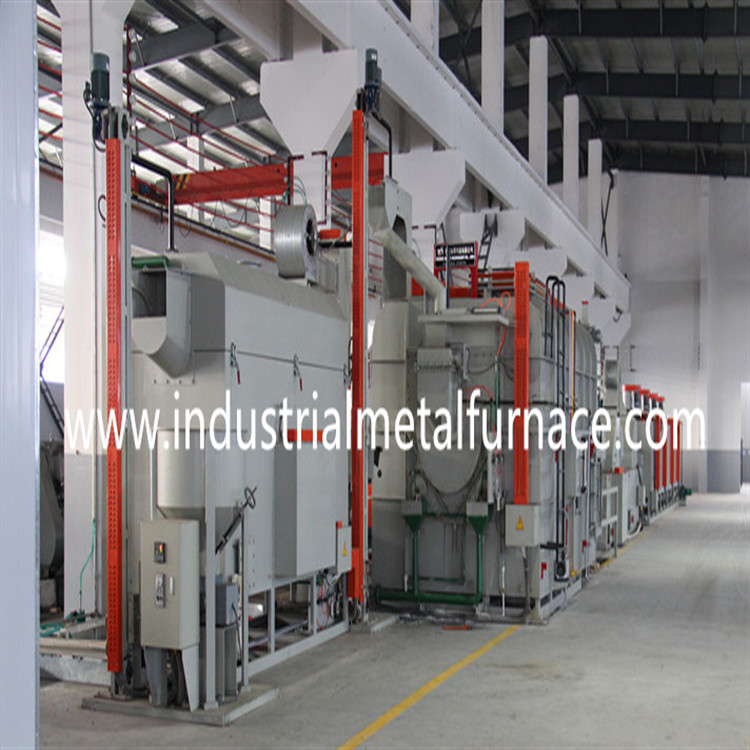

स्टील बॉल रोटरी प्रतिरोधउष्मा उपचारभट्ठी
1.ग्राहक की आवश्यकताएं
काम के हिस्से: क्रोम स्टील बॉल
गर्मी उपचार के लिए भट्ठीप्रक्रिया: उज्ज्वल शमन, तड़के;
गुणवत्ता: क्रोम स्टील बॉल कठोरता अंतर 2-4HRC है a
एमे बैच।एक ही स्टील की गेंद के लिए अलग कठोरता 1-1.5 HRC है,
डीकार्बराइजेशन और ऑक्सीकरण के बिना सतह।
उत्पादकता: 350 किग्रा ~ 450 किग्रा / घंटा, 4 ~ 20 मिमी
2.विनिर्देश
ग्राहक की आवश्यकता के अनुसार, हम RCWG9-95*400*15 . की अनुशंसा करते हैं
रोटरी प्रतिरोध गर्मी उपचार भट्ठी।मेष बेल्ट की चौड़ाई 950*4000*15mm है।
3. मुख्य विशेषताएं
3.1 रोटरी प्रतिरोधगर्मी उपचार भट्ठी मफल भट्ठीचार्जिंग मशीन से युक्त है,
रोटरी प्रकार सफाई मशीन, रोटरी प्रकार शमन भट्ठी, शुद्ध हॉपर प्रकार
शमन टैंक, शुद्ध हॉपर सफाई मशीन, शुद्ध हॉपर शीतलन मशीन,
शुद्ध हॉपर तड़के भट्ठी, और विद्युत नियंत्रण प्रणाली।
3.2 रोटरी भट्ठी गर्मी उपचार भट्ठी कम वोल्टेज के लिए ट्रांसफार्मर को गोद लेती है
गरम करना।प्रत्येक ताप विकिरण ट्यूब ट्रांसफार्मर के समानांतर संबंध में है,
जो विकिरण ट्यूबों के जीवन को बहुत बढ़ा देता है।
3.3 वर्कपार्ट्स को डबल-हेड ड्रम टाइप रोटरी फर्नेस में ट्रीट किया जाता है।
भागों को अधिक समान रूप से गर्म किया जाता है, और मफल की लंबी सेवा जीवन होती है।
3.4गर्मी उपचार के लिए नमक स्नान भट्ठीड्रिप-इन वातावरण को अपनाता है।वातावरण
एक गैसीफायर के माध्यम से भट्ठी में आता है और इसका पता लगाया और नियंत्रित किया जाता है
ऑक्सीजन जांच द्वारा।
4. तकनीकी पैरामीटर
|
4.1 बिजली की आपूर्ति: 380V, 3P, 50HZ 4.2 कुल शक्ति: 510 किलोवाट 4.3 कुल लंबाई: 33000 मिमी; 4.4 कुल वजन: 45000 किग्रा 4.5 पूर्व-सफाई मशीन: ड्रम व्यास: 700mm प्रभावी लंबाई: 3200 मिमी प्रभावी ऊंचाई: 100 मिमी 4.6 रोटरी प्रतिरोध भट्ठी ड्रम व्यास: 950mm प्रभावी लंबाई: 4000 मिमी प्रभावी ऊंचाई: 100 मिमी 4.7 शमन टैंक हूपर चौड़ाई: 1000 मिमी टैंक गहराई: 2000mm टैंक की लंबाई: 4800mm 4.8 सफाई के बाद की मशीन हूपर चौड़ाई: 1000 मिमी काम करने की लंबाई: 2400mm 4.9 कूलिंग टैंक हूपर चौड़ाई: 1000 मिमी; हूपर लंबाई: 2400mm 4.11 तड़के वाली भट्टी प्रभावी ऊंचाई: 150 मिमी हूपर चौड़ाई: 1000 मिमी प्रभावी लंबाई: 10000 मिमी |
5. उत्पादन लाइन की संरचना
|
5.1 चार्जिंग मशीन, 1 सेट 5.2 रोटरी प्री-क्लीनिंग मशीन, 1सेट 5.3 हूपर टाइप चार्जिंग मशीन, 1 सेट 5.4 रोटरी शमन भट्टी, 1 सेट 5.5 नेट हॉपर शमन टैंक, 1 सेट; 5.6 नेट हॉपर सफाई मशीन, 1 सेट; 5.7 नेट हॉपर सेकेंडरी कूलिंग मशीन, 1 सेट 5.8 शुद्ध हॉपर तड़के भट्ठी, 1 सेट
|
