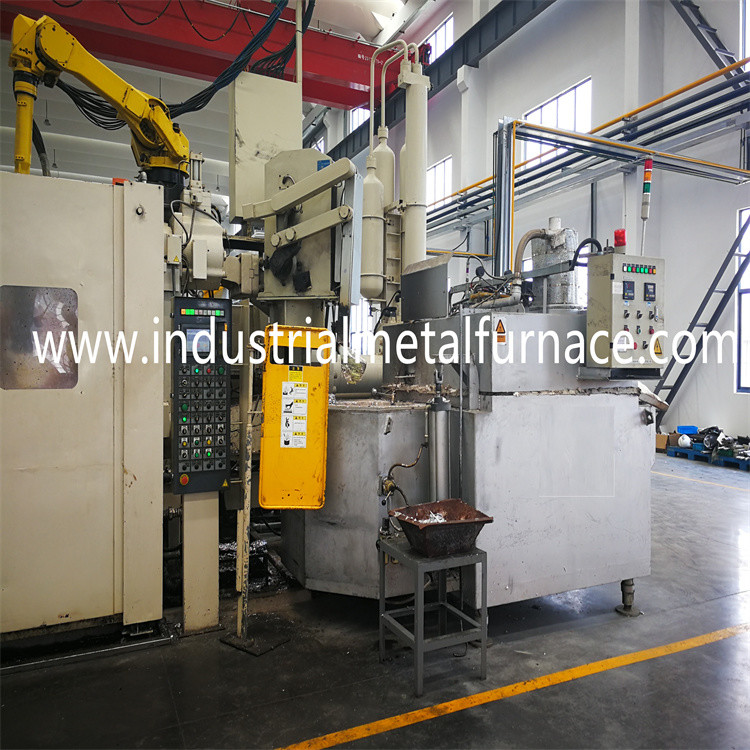

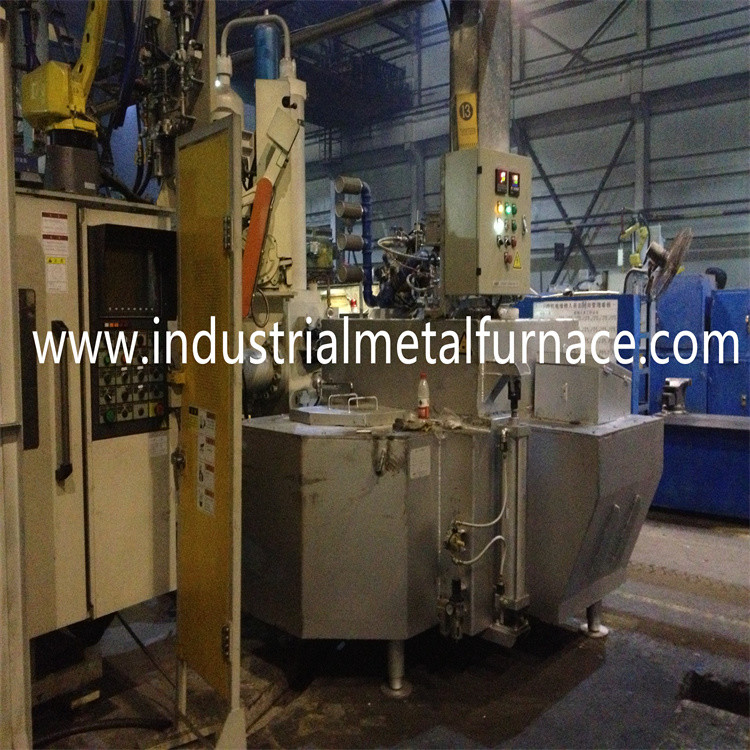

1.एल्यूमिनियम मिश्र धातु पूल प्रकार गैस होल्डिंग फर्नेस
पूल प्रकार की गैस होल्डिंग फर्नेस मुख्य रूप से इन्सुलेशन पर लागू होती है
अलौह धातु के घोल का, और डाई कास्टिंग मशीन में इस्तेमाल किया जा सकता है,
केन्द्रापसारक कास्टिंग, गुरुत्वाकर्षण कास्टिंग, सटीक कास्टिंग और अन्य प्रक्रियाएं।
उत्पाद में फर्नेस बॉडी, दहन प्रणाली और . शामिल हैं
विद्युत नियंत्रण बॉक्स।फ्लैट फ्लेम बर्निंग सिस्टम स्थापित है
भट्ठी के शीर्ष पर, जो सीधे एल्यूमीनियम को विकीर्ण करता है
उच्च दक्षता के साथ मिश्र धातु तरल।भट्ठी को बनाए रखना आसान है
और हटो।
गैस निकाल दिया पूल प्रकार होल्डिंग फर्नेस एक एल्यूमीनियम मिश्र धातु होल्डिंग है
भट्ठी जो गर्मी को ठीक कर सकती है और ऊर्जा की बचत की सीमा का पीछा कर सकती है।
1. हीट एक्सचेंजर के साथ कम ऊर्जा खपत वाला बर्नर अपनाया जाता है,
जो प्रभावी रूप से गर्मी निकास का उपयोग कर सकता है।
2. उच्च गुणवत्ता वाले आयातित फ्लैट लौ बर्नर को बड़ी लौ के साथ अपनाया जाता है
विकिरण क्षेत्र और उच्च तापीय क्षमता।पिघला हुआ तापमान
एल्यूमीनियम को ± 3 ℃ के भीतर नियंत्रित किया जा सकता है, और ऑक्सीजन सामग्री
भट्ठी में वातावरण 5% से कम है, जो प्रभावी ढंग से कर सकता है
भट्ठी में ऑक्साइड के उत्पादन को रोकें।
3. इसकी अनूठी थर्मल इन्सुलेशन संरचना के कारण, यह प्रभावी ढंग से कर सकता है
सतह की गर्मी अपव्यय को कम करें, परिवेश के तापमान को कम करें और
थर्मल दक्षता में सुधार।
4. गैस एल्यूमीनियम होल्डिंग फर्नेस अस्तर संयुक्त खनिज उच्च शक्ति से बना है
5 . से अधिक की सेवा जीवन के साथ नॉन स्टिक एल्यूमीनियम अपवर्तक
साल (तीन साल की वारंटी)।
5. विशेष दहन प्रणाली और दहन समर्थन को अपनाएं
कम शोर संचालन का एहसास करने के लिए प्रशंसक
2. हमारी कंपनी की आवश्यकताओं के अनुसार, यह भट्ठी
एल्यूमीनियम मिश्र धातु के इन्सुलेशन का लक्ष्य है। इसमें निम्नलिखित पी हैउपकरण।
| नमूना | मात्रा (सेट) | क्षमता (किलो) | पिघला हुआ एल्यूमीनियम का रेटेड तापमान (℃) | दहन क्षमता (केकेसी) | ताप क्षमता (℃ / एच) | इन्सुलेशन ऊर्जा की खपत |
भट्ठी में ऑक्सीजन सामग्री |
| डब्लूडीएल-बीसीक्यू-300 | 1 | 300 | 660 | 50000 | 40 | 1.8Nm3 / एच | 5 से कम% |
1. तरल स्तर परिवर्तन: 175 मिमी
2. ईंधन का प्रकार: प्राकृतिक गैस;कैलोरी मान: 8600kcal / Nm3;गैस आपूर्ति दबाव: 5kpa
3. पिघला हुआ गैस का रेटेड तापमान: ± 850 ℃
4. तापमान नियंत्रण सटीकता: ± 5 ℃
5. बिजली की आपूर्ति: 380V, 50 हर्ट्ज, 3-चरण 5-तार प्रणाली
3.फर्नेस बॉडी स्ट्रक्चर
1. इस्पात संरचना:
गैस से चलने वाली डाई कास्टिंग होल्डिंग फर्नेस शेल स्प्लिसिंग द्वारा बनाई जाती है और
स्टील प्लेट की वेल्डिंगतथाअनुभाग स्टील, और भट्ठी के दरवाजे के आसपास की सामग्री डाली जाती है
लोहा। पूरी भट्ठी में उठाने का कार्य होता है, जो मिलान करना आसान होता है
उपकरण के साथ।
2. फर्नेस लाइनिंग की संरचना:
पिघला हुआ पूल वन-टाइम कास्टेबल द्वारा बनता है।पदार्थ
एक कास्टिंग सामग्री है, जिसमें उच्च शक्ति की विशेषताएं हैं,
कोई एल्यूमीनियम आसंजन, लंबी सेवा जीवन और इतने पर। (संपीड़ित)
ताकत: 110 ℃ से ऊपर 140MPa, जबकि रैखिक परिवर्तन दर केवल 0.1% है।
भट्ठी के ऊपर और भट्ठी की दीवार के ऊपरी छोर आयातित का उपयोग करते हैं
Youre नैनो थर्मल इन्सुलेशन परत।भट्ठी का तापमान वृद्धि
दीवार 30 डिग्री से कम है।
3. दहन प्रणाली:
3.1 आयातित गैस बर्नर का चयन किया जाएगा सरल संचालन और रखरखाव,
लंबी सेवा जीवन, तापमान नियंत्रण, स्वचालित प्रज्वलन और आग की आंख;
निगरानी।जब निर्धारित तापमान पर पहुंच जाता है, तो बर्नर बंद हो जाता है
दहन।जब भट्ठी में तापमान निचली सीमा से कम होता है
निर्धारित तापमान पर, बर्नर स्वचालित रूप से दहन बंदरगाह में प्रवेश करता है
दहन, स्वचालित प्रज्वलन और लौ रॉड का पता लगाना।ऑपरेशन के बाद
होल्डिंग फर्नेस की तैयारी पूरी हो गई है, ब्लास्ट पर्जिंग की जाती है
पहले बाहर, और फिर कम दहन के लिए स्वचालित प्रज्वलन किया जाता है।
फ्लेम डिटेक्शन रॉड द्वारा फ्लेम का पता लगाने के बाद, बर्नर होगा
स्वचालित रूप से और धीरे-धीरे उच्च दहन अवस्था में प्रवेश करें।उसी में
समय, लौ का पता लगाने वाली छड़ हमेशा दहन की स्थिति की निगरानी करती है
बर्नर
3.2 होल्डिंग फर्नेस की सुरक्षा प्रणाली तुरंत काट सकती है
मुख्य बर्नर और इग्निशन बर्नर और ईंधन की आपूर्ति को बाधित करते हैं जब
बर्नर पूरी तरह से जला या बुझा नहीं है। एक इंटरलॉकिंग डिवाइस
ईंधन के दबाव स्विच और दहन समर्थन के बीच सेट किया गया है
वायु पाइपलाइन, ताकि ईंधन आपूर्ति के शट-ऑफ वाल्व को बंद किया जा सके
किसी भी असामान्य स्थिति में इंटरलॉकिंग डिवाइस की प्रतिक्रिया के माध्यम से
दहन की स्थिति। तापमान नियंत्रण पिघल: तापमान नियंत्रण
के माध्यम से दहन पंखे की गति को स्वचालित रूप से समायोजित करना है
एल्यूमीनियम के अनुसार दहन प्रशंसक की आवृत्ति कनवर्टर
होल्डिंग फर्नेस का तरल तापमान, ताकि दहन को समायोजित किया जा सके
बर्नर की मात्रा।विधि पीआईडी विनियमन है। ऊपरी तापमान
नियंत्रित करने के लिए कवर में वातावरण के तापमान को गर्म करके सीमा निर्धारित की जाती है
वातावरण का तापमान।
3.3 दहन प्रणाली के मुख्य घटक
1) मुख्य बर्नर हेड 1 # क्रोम
2) मेन फायर सोलनॉइड वॉल्व 1 # हनीवेल
3) 1 # हनीवेल
4) पवन दाब स्विच 1 # हनीवेल
5) दबाव कम करने वाला वाल्व 1 # फिशर
6) गैस प्रेशर स्विच 1 # हनीवेल
7) दहन नियंत्रक 1 # हनीवेल
8) दहन सहायक पंखा 1 # घरेलू
9) तापमान नियंत्रक 2 # Taisi
3.4. कम वोल्टेज के लिए श्नाइडर और चिंट ब्रांडों का उपयोग किया जाता है
विद्युत उपकरण।
4. तापमान नियंत्रण
स्वचालित तापमान नियंत्रण लौ स्विच, तापमान अलार्म पर,
लौ संरक्षण, आदि
1. तरल एल्यूमीनियम तापमान नियंत्रण
2. तापमान तापमान नियंत्रण
3। भट्टी की तैयारी पूरी होने के बाद, स्विच चालू करें,
डाई कास्टिंग प्रक्रिया के लिए एल्यूमीनियम होल्डिंग फर्नेस को शुद्ध करने के लिए पहले ब्लोअर का उपयोग करें,
नियंत्रण तापमान सेट करें,उसी समय गैस पाइपलाइन के सोलनॉइड वाल्व को चालू करें,
और स्वचालित प्रज्वलन और दहन के लिए गैस को भट्टी में अंतःक्षेपित किया जाता है।
5.उपयोगकर्ता किलेबंदी का दायरा:
1. गैस पाइपलाइन को आवश्यकतानुसार फर्नेस बॉडी से जोड़ा जाएगा।
2. इलेक्ट्रिकल वायरिंग का काम, कंट्रोल कैबिनेट से लेकर फर्नेस बॉडी वायरिंग तक,
हमारी कंपनी द्वारा प्रदान किए जाते हैं।
बिजली आपूर्ति और अतिरिक्त बिजली आपूर्ति के तारों के काम के भीतर हैं
उपयोगकर्ताओं का दायरा। बिजली की आपूर्ति 380V ± 10%, 50 हर्ट्ज है।
3. एल्युमिनियम डाई कास्टिंग फर्नेस पोजिशनिंग काम करता है
(दोनों पक्षों द्वारा समन्वित भी)।
6. ठेकेदार के कार्य:
1. फर्नेस बॉडी का निर्माण
2.साइट नींव काम करता है
3. भट्ठी के प्रासंगिक सामान का निर्माण
4. नियंत्रण प्रणाली का उत्पादन
5. चित्रकारी किलेबंदी
6. स्थापना और कमीशनिंग कार्य
7.साइट ऑपरेटर प्रशिक्षण किलेबंदी
8.उपकरण परिवहन किलेबंदी
7.मानक विन्यास
1. एक भट्ठी शरीर
2. नियंत्रण प्रणाली का एक सेट
3. दो तापमान मापने वाले थर्मो जोड़े (तरल मापने के लिए एक)
एल्यूमीनियम तापमान और भट्ठी के तापमान के लिए एक, जिसमें से
तरल एल्यूमीनियम तापमान को मापने के लिए थर्मो युगल है
सिलिकॉन नाइट राइड प्रोटेक्टिव स्लीव से लैस)
4. दहन प्रणाली का एक सेट
5. कई कमजोर सामग्री (इग्निशन रॉड के 2 सेट)
6. ऑपरेशन मैनुअल की एक प्रति
8.सामग्री विनिर्देश
फर्नेस बॉडी
| नाम | भौतिक विज्ञान | विशेष विवरण | ब्रैंड | अन्य |
| भट्ठी खोल | 235स्टील प्लेट | 6 मिमी | एंस्टील | |
| फर्नेस बॉडी कवर प्लेट | 235स्टील प्लेट | 14 मिमी | एंस्टील | |
| भट्ठी इन्सुलेशन परत | 1000 ℃ कैल्शियम सिलिकेट बोर्ड | 510*300*50mm | किउशी | |
| भट्ठी इन्सुलेशन परत | 1200 ℃ सिरेमिक फाइबर बोर्ड | 1000*600*50mm | आइसोलाइट, जापान | |
| भट्ठी इन्सुलेशन परत | 1200 ℃ नैनो थर्मल इन्सुलेशन बोर्ड | 1000*600*25mm | यूनीथर्मल, स्वीडन | |
| तरल एल्यूमीनियम अभेद्य परत | लाइटवेट कास्टेबल | 51ACX | संबद्ध खनिज | |
| भट्ठी का हिस्सा | नॉन स्टिक एल्युमिनियम कास्टेबल | 81ACX | संबद्ध खनिज | |
| लंगर डालना | स्टेनलेस स्टील | 310 | घरेलू ब्रांड | |
| फर्नेस कवर इन्सुलेशन परत | 1000 ℃ कैल्शियम सिलिकेट बोर्ड | 510*300*50mm | किउशी | |
| फर्नेस कवर इन्सुलेशन परत | 1200 ℃ नैनो थर्मल इन्सुलेशन बोर्ड | 1000*600*25mm | यूनीथर्मल, स्वीडन | |
| फर्नेस कवर इन्सुलेशन परत | 1200 ℃ सिरेमिक फाइबर बोर्ड | 1000*600*50mm | आइसोलाइट, जापान | |
| फर्नेस कवर आग रोक परत | कास्टेबल | एआर 65 | संबद्ध खनिज | |
| शैल पेंट | उच्च तापमान चांदी पाउडर | 14# | केलिन, शंघाई |
9.दहन प्रणाली
| नाम | विनिर्देश | ब्रैंड | अन्य |
| गैस बर्नर | जैव 65 80 | क्रोम | |
| गैस सोलनॉइड वाल्व | डीएन25 40 | हनीवेल | |
| वायु दाब स्विच | डीजी50-यू | हनीवेल | |
| पवन दबाव स्विच | डीजी150-यू | हनीवेल | |
| आनुपातिक वाल्व | डीएन25 40 | हनीवेल | |
| आनुपातिक मोटर | CN7505A2001C | हनीवेल | |
| गैस नियंत्रक | R4750B108-2 | हनीवेल | |
| कम दबाव कम करने वाला वाल्व | आर622 डीएफएफ | मछुआ | |
| लौ का पता लगाने वाली छड़ी | केपी4 | हनीवेल | |
| लौ लगनेवाला | केपी6 | हनीवेल | |
| उच्च वोल्टेज इग्निशन ट्रांसफार्मर | कॉम्पैक्ट 8/20 अपराह्न | फिदा | |
| गेंद वाल्व | स्टेनलेस स्टील | शंघाई में निर्मित | |
| उच्च दबाव प्रशंसक | ईएचएस-329-9 | शंघाई | |
| धातु नली | स्टेनलेस स्टील | शंघाई में निर्मित |
10.विद्युत नियंत्रण भाग
| नाम | विनिर्देश | ब्रैंड | अन्य |
| डिब्बा | 600*500*250 | कारखाना | |
| तापमान नियंत्रक | TE96 | ताइवान Taisi | |
| संकेत संकेतक | एक्सबी2बीवीएम | श्नाइडर | |
| सलेक्टर स्विच | XB2BD25C | श्नाइडर | |
| प्रकाश के साथ बटन | XB2-BW34M1C+1NC | श्नाइडर | |
| आपातकालीन रोकें स्विच | XB2BS542+1NO | श्नाइडर | |
| परिपथ वियोजक | IC65N-3P-D63A | श्नाइडर | |
| परिपथ वियोजक | IC65N-3P-D10A | श्नाइडर | |
| contactor | LC1-D12M7C | श्नाइडर | |
| रिले | RXM4LB2P7 | श्नाइडर | |
| टर्मिनल ब्लॉक | RXZE1M2C | श्नाइडर | |
| फ्यूज | 2पी 10ए | श्नाइडर | |
| नियंत्रण रेखा | 1 मिमी² 10 मिमी² | शंघाई पांडा | |
| मुआवजा कंडक्टर | 1mm² *दो | शंघाई पांडा | |
| थर्मोकपल | कश्मीर 0-1300 ℃ | जिआंगसु हुआन्या |
