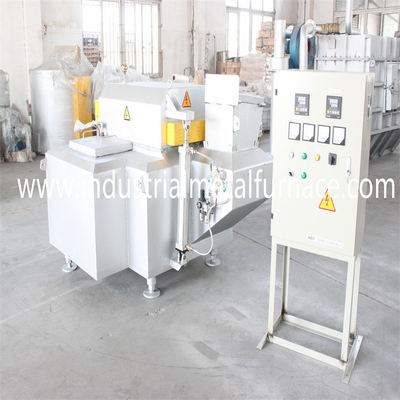

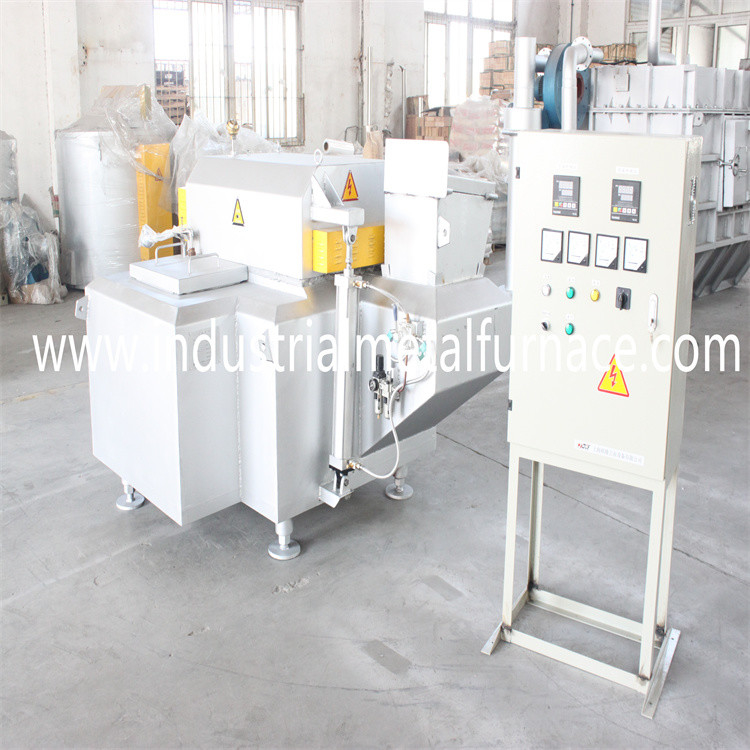

500KGSएल्यूमिनियम मिश्र धातु पूल प्रकार इलेक्ट्रिक होल्डिंग फर्नेस
पूल प्रकार इलेक्ट्रिक होल्डिंग फर्नेस मुख्य रूप से लागू होता है
अलौह धातु के घोल को धारण करने के लिए, और हो सकता है
डाई कास्टिंग मशीन, केन्द्रापसारक कास्टिंग, गुरुत्वाकर्षण कास्टिंग में उपयोग किया जाता है,
सटीक कास्टिंग और अन्य प्रक्रियाएं।
उत्पाद में फर्नेस बॉडी, हीटिंग एलिमेंट और
विद्युत नियंत्रण बॉक्स। विद्युत नियंत्रण का ऊपरी भाग
बॉक्स कंट्रोल लाइन है और निचला हिस्सा पावर लाइन है।
फर्नेस बॉडी मुख्य रूप से फीडिंग चैंबर, लैडलिंग पोर्ट से बनी होती है,
हीटिंग और होल्डिंग चैम्बर चैम्बर, आदि। भट्ठी का खोल
शरीर अनुभाग स्टील और स्टील प्लेट से बना है, और विभिन्न के साथ पंक्तिबद्ध है
प्रकाश आग रोक सामग्री।पिघला हुआ पूल नॉन स्टिक के साथ बनाया गया है
पिघला हुआ तरल की मिश्र धातु संरचना सुनिश्चित करने के लिए एल्यूमीनियम कास्टेबल।
एक सिलिकॉन कार्बाइड रॉड हीटिंग तत्व और थर्मल इन्सुलेशन सामग्रीमैं
सीधे एल्यूमीनियम को विकीर्ण करने के लिए प्रकाश भट्टी के शीर्ष पर स्थापित किया जाता है
पिघला हुआ पूल में मिश्र धातु तरल स्तर, उच्च तापीय क्षमता के साथ और
सुविधाजनक रखरखाव, सफाई और आंदोलन।
.भट्ठी शरीर की संरचना
पूल प्रकार होल्डिंग फर्नेस का फर्नेस बॉडी मुख्य रूप से बना है
फीडिंग पोर्ट, होल्डिंग चैंबर, डिस्चार्ज आउटलेट और होल्डिंग फर्नेस का
ढकना।इनलेट, होल्डिंग चैंबर और आउटलेट एकीकृत हैं, और
खनिज 80ACX कास्टेबल (संबद्ध सामग्री) का उपयोग एक बार की ढलाई के लिए किया जाता है,
(संपीड़ित शक्ति: 110 ℃ से ऊपर 140MPa, जबकि रैखिक परिवर्तन दर 0.1% है)।
इस कास्टेबल में नॉन स्टिक एल्युमीनियम, उच्च शक्ति, की विशेषताएं हैं
आसान सफाई और लंबी सेवा जीवन।फर्नेस कवर जापानी से बना है
आइसोलाइट अपवर्तक फाइबर कपास, जिसमें अच्छे थर्मल की विशेषताएं हैं
इन्सुलेशन, सुविधाजनक रखरखाव और लंबी सेवा जीवन
.ताप, विद्युत नियंत्रण प्रणाली
1)। मुख्य घटक
1. ताप तत्व - सिलिकॉन कार्बाइड रॉड (6 टुकड़े / सेट)
2. नियंत्रण प्रणाली - तापमान नियंत्रक (तासी ब्रांड), इलेक्ट्रॉनिक
वोल्टेज नियामक, संपर्ककर्ता, रिले, आदि
3. तापमान का पता लगाने वाला तत्व - थर्मोकपल (प्रत्येक सेट में शामिल हैं
दो थर्मोकपल, एक भट्ठी के वातावरण के तापमान के लिए और
दूसरा एल्यूमीनियम तरल तापमान के लिए)
2)। इलेक्ट्रॉनिक वोल्टेज नियामक (पीआईडी नियंत्रण) का परिचय
थाइरिस्टर का उपयोग मुख्य नियंत्रण तत्व के रूप में किया जाता है, और इसका परिवर्तन
थाइरिस्टर चालन कोण का उपयोग आउटपुट के परिवर्तन को नियंत्रित करने के लिए किया जाता है
वर्तमान और वोल्टेज।आयातित विशेष थाइरिस्टर फेज शिफ्ट ट्रिगर
थाइरिस्टर के चालन कोण को नियंत्रित करने के लिए एकीकृत परिपथ का चयन किया जाता है।
यह सुनिश्चित करने के लिए नियंत्रक के पास विभिन्न प्रकार के सुरक्षा कार्य हैं:
विफलता के मामले में नियंत्रक बाहरी उपकरणों को नुकसान नहीं पहुंचाएगा।
कार्य: सॉफ्ट स्टार्ट, ओवर-करंट प्रोटेक्शन और ओवर टेम्परेचर प्रोटेक्शन।
जब लोड फॉल्ट करंट या तापमान की कार्य सीमा से अधिक बढ़ जाता है
नियंत्रक, नियंत्रक स्वचालित रूप से पल्स आउटपुट को बंद कर सकता है और
लोड बिजली की आपूर्ति बंद करो।
3)। तापमान नियंत्रण सटीकता ± 5 ℃ (मानक कार्य परिस्थितियों के तहत)
मैं।टीतकनीकी पैरामीटर
नमूना | रेटेड पावर (किलोवाट) | क्षमता (एल्यूमीनियम) किलो | रेटेड तापमान (℃) | रेटेड वोल्टेज (वी) | आवृत्ति (एच) | चरण संख्या | ताप तत्व कनेक्शन विधि | खाली भट्टी का ताप समय (H) | इलेक्ट्रिक फर्नेस वजन (किलो) |
एससी-बीसीडी-500 | 18 | 500 | 850 | 380 | 50 | 3 | यू | 3 | 4200 |
1. फर्नेस सतह तापमान सूचकांक: केंद्र बिंदु पर मापा गया 50 डिग्री के भीतर
2. भट्ठी शरीर पेंच द्वारा समायोजित किया जा सकता है
3. फर्नेस कवर सिलेंडर को उठा लिया जाता है और फर्नेस दीवार से स्लैग हटाने की सुविधा के लिए उतारा जाता है
4. तीन रंग अलार्म लैंप।
मैंविद्युत प्रणाली के मुख्य घटक
<1>। अनुकूलित नियंत्रण कैबिनेट।1 सेट
<2>। तापमान नियंत्रक, ताइवान ताई देखें, (1 पीआईडी समायोजन के साथ), 2 सेट;
<3>। पावर नियामक, ताइवान ताइसी, 1 सेट;
<4>। कम वोल्टेज विद्युत घटक, CHINT, कई;
<5>। थर्मो जोड़े, 2 पीसी (वातावरण के लिए 1 और एल्यूमीनियम तरल के लिए 1);
<6>। तार, कई;
मैं.मानक विन्यास
1. एक भट्ठी शरीर
2. एक नियंत्रण कैबिनेट
3. हीटिंग तत्वों का एक सेट (अन्य तीन)
4. दो थर्मोकपल (एक भट्ठी के तापमान को मापने के लिए और एक मापने के लिए)
पिघला हुआ एल्यूमीनियम तापमान) और स्टैंडबाय के लिए एक सेट
5. ऑपरेशन मैनुअल की एक प्रति
मैं.गुणवत्ताएबीमा
भट्ठी 1 वर्ष के लिए वारंट है।हालांकि, प्राकृतिक उपभोग्य सामग्रियों के कारण उच्च
तापमान, गुणवत्ता कारकों को छोड़कर, वारंटी के दायरे से संबंधित नहीं है।
इसके अलावा, गलत संचालन के कारण विफलता के मामले में, आपूर्तिकर्ता मरम्मत के लिए जिम्मेदार है,
लेकिन एक निश्चित शुल्क लिया जाएगा, और उपभोग्य सामग्रियों की सूची बाद में प्रदान की जाएगी
मरम्मत का काम पूरा हो गया है।
मैं.लीड टाइम और बेकिंग टाइम
लीड समय: अनुबंध के लागू होने के 40 दिन बाद।भट्ठी का शरीर होगा
पहले उपयोग से पहले 10 दिनों के लिए साइट पर बेक किया हुआ
