800KG गैस निकाल दिया एल्यूमीनियम मिश्र धातु होल्डिंग फर्नेस

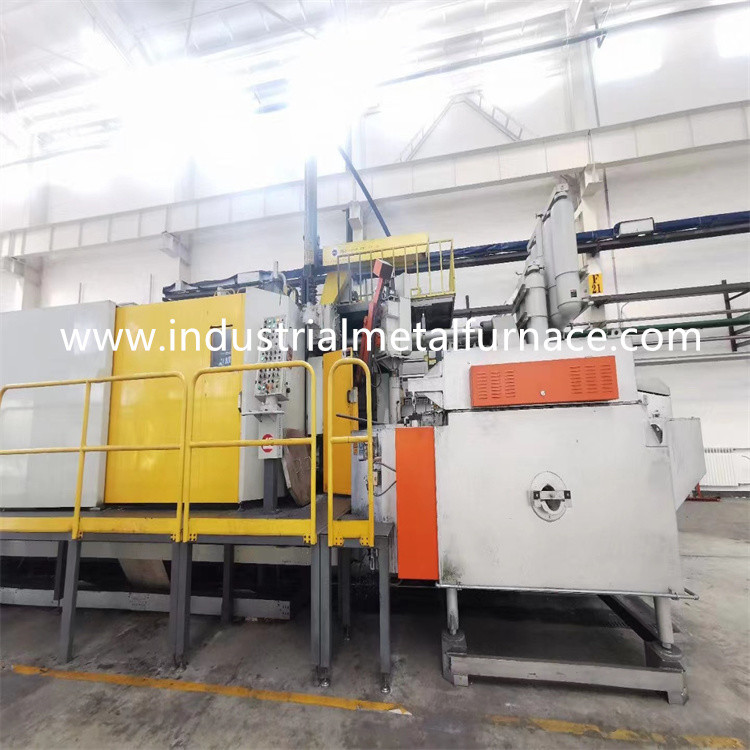

1. एल्यूमीनियम मिश्र धातु पूल प्रकार गैसहोल्डिंग फर्नेस
पूल प्रकार गैस एल्यूमीनियम होल्डिंग फर्नेस मुख्य रूप से गर्मी संरक्षण के लिए उपयुक्त है
अलौह धातु के घोल का, जिसका उपयोग डाई कास्टिंग मशीन में किया जा सकता है,
केन्द्रापसारक कास्टिंग, गुरुत्वाकर्षण कास्टिंग, सटीक कास्टिंग और अन्य प्रक्रियाएं।
उत्पाद में फर्नेस बॉडी, बर्निंग सिस्टम और इलेक्ट्रिकल कंट्रोल शामिल हैं
प्रणाली। भट्ठी के शरीर के शीर्ष पर एक फ्लैट लौ दहन प्रणाली स्थापित की जाती है,
जो सीधे पिघले हुए पूल में एल्यूमीनियम मिश्र धातु के तरल स्तर को विकीर्ण करता है,
उच्च तापीय क्षमता और सुविधाजनक रखरखाव, सफाई और आंदोलन के साथ।
गैस पूल प्रकार एल्यूमीनियम होल्डिंग फर्नेस एक प्रकार का एल्यूमीनियम मिश्र धातु है
होल्डिंग फर्नेस जो गर्मी की वसूली कर सकती है और पीछा सीमित कर सकती है
ऊर्जा की बचत। उच्च गुणवत्ता वाले आयातित फ्लैट लौ बर्नर को अपनाया जाता है, के साथ
बड़ी लौ विकिरण क्षेत्र और उच्च तापीय क्षमता।का तापमान
एल्यूमीनियम तरल ± 3 ℃ के भीतर नियंत्रित किया जा सकता है, और ऑक्सीजन सामग्री
भट्ठी का वातावरण 5% से कम है, जो प्रभावी रूप से रोक सकता है
भट्ठी में ऑक्साइड का उत्पादन।इसकी अनूठी थर्मल इन्सुलेशन संरचना के कारण,
यह सतह की गर्मी अपव्यय को प्रभावी ढंग से कम कर सकता है, आसपास को कम कर सकता है
तापमान और थर्मल दक्षता में सुधार।
फर्नेस अस्तर उच्च शक्ति गैर छड़ी एल्यूमीनियम अपवर्तक से बना है
कास्टेबल (एलाइड मिनरल), 5 साल से अधिक (तीन साल की वारंटी) के सेवा जीवन के साथ।
महसूस करने के लिए विशेष दहन प्रणाली और दहन सहायक पंखे को अपनाएं
कम शोर का काम।
2.इसएल्यूमीनियम होल्डिंगभट्ठी के उद्देश्य के लिए डिज़ाइन किया गया है
हमारी कंपनी की आवश्यकताओं के अनुसार एल्यूमीनियम मिश्र धातु का गर्मी संरक्षण।
इसमें निम्नलिखित हैंतकनीकी मापदंड।
| वस्तु | पैरामीटर |
| नमूना | WDL-BCQ-800 |
| मात्रा (सेट) | 1 |
| क्षमता (किलो) | 800 |
| एल्यूमीनियम तरल का रेटेड तापमान (℃) | 700 |
| दहन क्षमता (केकेसी) | 50000 |
| ताप क्षमता (℃ / एच) | 40 |
| ऊर्जा की खपत | 2.8Nm3 / एच |
| भट्ठी में ऑक्सीजन सामग्री | 5 से कम% |
| तरल स्तर परिवर्तन | 275mm |
| ईंधन प्रकार |
प्राकृतिक गैस, कैलोरी मान 8600kcal/m3, गैस आपूर्ति दबाव: 5kpa
|
| वातावरण का रेटेड तापमान |
850 ℃
|
| तापमान नियंत्रण सटीकता | ± 5 ℃ |
| बिजली की आपूर्ति | 380V, 50 हर्ट्ज, 3-चरण 5-तार प्रणाली |
| भट्ठी की दीवार के तापमान में वृद्धि | कमरे का तापमान + 25 ℃ |
3. भट्ठी संरचना
3.1 इस्पात संरचना:
भट्ठी खोल स्टील प्लेट और सेक्शन स्टील और सामग्री से बना है
भट्ठी के दरवाजे के चारों ओर कच्चा लोहा है। पूरी भट्टी में उठाने का कार्य है,
जो उपकरण के साथ मिलान के लिए सुविधाजनक है।
3.2 अस्तर संरचना:
पिघला हुआ पूल का हिस्सा सिलिकॉन कार्बाइड नाइट्राइड ईंट से बना है, जो
उच्च शक्ति, गैर छड़ी एल्यूमीनियम, लंबी सेवा की विशेषताएं हैं
जीवन, आदि। गर्मी संरक्षण नैनो इन्सुलेशन परत का उपयोग शीर्ष पर किया जाएगा और
भट्ठी की दीवार का ऊपरी सिरा।भट्ठी की दीवार का तापमान वृद्धि 25 ℃ से कम है।
3.3 दहन प्रणाली:
3.3.1 आयातित गैस बर्नर का चयन किया गया है।संचालन और रखरखाव
सरल हैं और सेवा जीवन लंबा है।साथ ही, इसका तापमान होता है
नियंत्रण, स्वचालित प्रज्वलन और लौ नेत्र निगरानी।जब सेट तापमान
पहुँच जाता है, बर्नर जलना बंद कर देता है।जब भट्ठी में तापमान होता है
निर्धारित तापमान सीमा से कम, बर्नर दहन बंदरगाह में प्रवेश करता है
प्रज्वलित करें और स्वचालित रूप से जलें।एल्यूमीनियम के संचालन की तैयारी के बाद
होल्डिंग फर्नेस पूरा हो गया है, हवा को उड़ाने पहले किया जाता है।जब
फ्लेम डिटेक्शन रॉड द्वारा फ्लेम का पता लगाया जाता है, बर्नर अपने आप हो जाएगा
और धीरे-धीरे उच्च दहन अवस्था में प्रवेश करें।इस बीच, लौ का पता लगाना
रॉड हमेशा बर्नर की दहन स्थिति की निगरानी करता है।
3.3.2 होल्डिंग फर्नेस की सुरक्षा प्रणाली मुख्य बर्नर को काट सकती है
और इग्निशन बर्नर तुरंत और अपूर्ण होने की स्थिति में ईंधन की आपूर्ति काट दें
बर्नर का दहन या विलुप्त होना।इंटरलॉक डिवाइस के बीच सेट है
ईंधन और दहन वायु पाइपलाइनों के दबाव स्विच, ताकि शट-ऑफ
इंटरलॉक की प्रतिक्रिया के माध्यम से ईंधन आपूर्ति के वाल्व को बंद किया जा सकता है
किसी भी असामान्य दहन की स्थिति के मामले में उपकरण। तापमान के अनुसार
होल्डिंग फर्नेस में एल्यूमीनियम तरल का, तापमान नियंत्रण to . है
के माध्यम से दहन पंखे की रोटेशन गति को स्वचालित रूप से समायोजित करें
दहन प्रशंसक की आवृत्ति कनवर्टर, ताकि दहन को समायोजित किया जा सके
बर्नर की मात्रा।विधि पीआईडी विनियमन है। ऊपरी तापमान सेट करें
वातावरण के तापमान को नियंत्रित करने के लिए कवर में वातावरण के तापमान को गर्म करके सीमित करें।
3.4 दहन प्रणाली के मुख्य घटक
| 1 | मुख्य दहन सिर | 1 क्रोम |
| 2 | मुख्य आग सोलनॉइड वाल्व | 1 हनीवेल |
| 3 | तुलनित्र मोटर | 1 हनीवेल |
| 4 | हवा का दबाव स्विच | 1 हनीवेल |
| 5 | दाब को कम करने वाला वाल्व | 1 फिशर |
| 6 | गैस दबाव स्विच | 1 सीमेंस |
| 7 | दहन नियंत्रक | 1 हनीवेल |
| 8 | दहन पंखा | 1 ताइवान ब्रांड |
3.5. लो वोल्टेज इलेक्ट्रिक श्नाइडर और चिंट ब्रांड के घटकों को अपनाता है।
टच स्क्रीन सीमेंस है।
4.तापमान नियंत्रण
4.1 तापमान अलार्म पर स्वचालित तापमान नियंत्रण लौ स्विच,
लौ संरक्षण, आदि
4.2 एल्यूमीनियम तापमान नियंत्रण
4.3 भट्ठी तापमान नियंत्रण
4.4 सुरक्षा उपकरण और स्वचालित नियंत्रण प्रणाली:
जब भट्ठी की तैयारी पूरी हो जाए, तो पहले ब्लोअर का उपयोग करें
स्विच चालू होने के बाद भट्ठी को शुद्ध करें, नियंत्रण तापमान सेट करें,
उसी समय, गैस पाइपलाइन के सोलनॉइड वाल्व को चालू करें, इंजेक्ट करें
भट्ठी में गैस, और स्वचालित रूप से प्रज्वलित।
5.उपयोगकर्ता कार्यों का दायरा:
5.1 गैस पाइपलाइन को आवश्यकतानुसार फर्नेस बॉडी के किनारे से जोड़ा जाएगा।
5.2 विद्युत तारों का कार्य।कंट्रोल कैबिनेट से फर्नेस बॉडी तक वायर to . है
हमारी कंपनी द्वारा प्रदान किया जाएगा।(5 मीटर के भीतर) बिजली की आपूर्ति 380V ± 10%, 50 हर्ट्ज है।
5.3 फर्नेस पोजिशनिंग कार्य (दोनों पक्षों द्वारा समन्वित)।
6.मानक विन्यास
| 1 |
भट्ठी शरीर
|
1 सेट |
| 2 |
नियंत्रण प्रणाली
|
1 सेट |
| 3 | तापमान मापने वाले थर्मोकपल |
2 पीसी (1 एल्यूमीनियम तरल के तापमान को मापने के लिए और 1 भट्ठी के तापमान को मापने के लिए, जिसमें एल्यूमीनियम तरल के तापमान को मापने के लिए थर्मोकपल सिलिकॉन नाइट्राइड सुरक्षात्मक म्यान से सुसज्जित है)
|
| 4 |
दहन प्रणाली
|
1 सेट |
| 5 | कमजोर सामग्री | 2 इग्निशन रॉड |
| 6 |
चिंट फ्लो मीटर (वैकल्पिक)
|
1 सेट |
| 7 | चालन नियम - पुस्तक | 1 प्रति |
7.सामग्रीएसविशिष्टताडीविवरण
भट्ठी शरीर का हिस्सा
| नाम | सामग्री | विनिर्देश | ब्रैंड | अन्य |
| भट्ठी खोल | 235स्टील प्लेट | 6 मिमी | एंस्टील | |
| फर्नेस कवर प्लेट | 235स्टील प्लेट | 14 मिमी | एंस्टील | |
| भट्ठी इन्सुलेशन | 1000सिलिकॉन कैल्शियम बोर्ड | 510*300*50mm | किउशी | |
| भट्ठी इन्सुलेशन | 1200 ℃ सिरेमिक फाइबरबोर्ड | 1000*600*50mm | आइसोलाइट, जापान | |
| भट्ठी इन्सुलेशन | 1200 ℃ नैनो गर्मी इन्सुलेशन बोर्ड | 1000*600*25mm | यूनीथर्मल, स्वीडन | |
| एल्यूमीनियम तरल विरोधी प्रवेश परत | लाइटवेट कास्टेबल | 51ACX | एलाइड मिनरल, यूएसए | |
| चूल्हा भाग | उच्च सिलिकॉन नाइट्राइड ईंट | SI230*115 | घरेलू ब्रांड | |
| लंगर भाग | स्टेनलेस स्टील | 310 | घरेलू ब्रांड | |
| फर्नेस कवर इन्सुलेशन | 1000सिलिकॉन कैल्शियम बोर्ड | 510*300*50mm | सत्य की तलाश | |
| फर्नेस कवर इन्सुलेशन | 1200 ℃ नैनो गर्मी इन्सुलेशन बोर्ड | 1000*600*25mm | यूनीथर्मल, स्वीडन | |
| फर्नेस कवर इन्सुलेशन | 1200 ℃ सिरेमिक फाइबरबोर्ड | 1000*600*50mm | आइसोलाइट, जापान | |
| फर्नेस कवर आग रोक परत | कास्टेबल | एआर 65 | संबद्ध खनिज | |
| शैल पेंट | उच्च तापमान चांदी पाउडर | 14# | केलिन, शंघाई |
8.सीप्रज्वलन प्रणाली
| नाम | विशेष विवरण | ब्रैंड | अन्य |
| गैस बर्नर | जैव 6580 | क्रोम | |
| गैस सोलनॉइड वाल्व | डीएन25 40 | हनीवेल | |
| वायवीय स्विच | डीजी50-यू | हनीवेल | |
| पवन दबाव स्विच | डीजी150-यू | हनीवेल | |
| आनुपातिक वाल्व | डीएन25 40 | हनीवेल | |
| आनुपातिक मोटर | CN7505A2001C | हनीवेल | |
| गैस नियंत्रक | टीबीसी2800 | हनीवेल | |
| कम दबाव कम करने वाला वाल्व | आर622 डीएफएफ | मछुआ | |
| लौ का पता लगाने वाली छड़ी | AL6 | आग | |
| लौ लगनेवाला | केपी6 | हनीवेल | |
| उच्च वोल्टेज इग्निशन ट्रांसफार्मर | कॉम्पैक्ट 8/20 अपराह्न | झेई, शंघाई | |
| गेंद वाल्व | स्टेनलेस स्टील | शंघाई | |
| उच्च दबाव प्रशंसक | ईएचएस-329-9 | ताइवान ब्रांड | |
| धातु नली | स्टेनलेस स्टील | शंघाई |
9.विद्युत नियंत्रण भाग
| नाम | विनिर्देश | ब्रैंड | अन्य |
| बॉक्स बॉडी | 600*500*250 | कारखाना | |
| टच स्क्रीन | एसएमए/टी | सीमेंस | |
| संकेत संकेतक | एक्सबी2बीवीएम | श्नाइडर | |
| सलेक्टर स्विच | XB2BD25C | श्नाइडर | |
| दीपक के साथ बटन | XB2-BW34M1C+1NC | श्नाइडर | |
| आपातकालीन रोकें स्विच | XB2BS542+1NO | श्नाइडर | |
| परिपथ वियोजक | IC65N-3P-D63A | श्नाइडर | |
| परिपथ वियोजक | IC65N-3P-D10A | श्नाइडर | |
| contactor | LC1-D12M7C | श्नाइडर | |
| रिले | RXM4LB2P7 | श्नाइडर | |
| कनेक्शन टर्मिनल | RXZE1M2C | श्नाइडर | |
| फ्यूज | 2पी 10ए | श्नाइडर | |
| नियंत्रण रेखा | 1 मिमी² 10 मिमी² | शंघाई पांडा | |
| क्षतिपूर्ति कंडक्टर | 1 मिमी * 2 | शंघाई पांडा | |
| थर्मोकपल | कश्मीर 0-1300 सी | हुआन्या, जिआंगसु |
