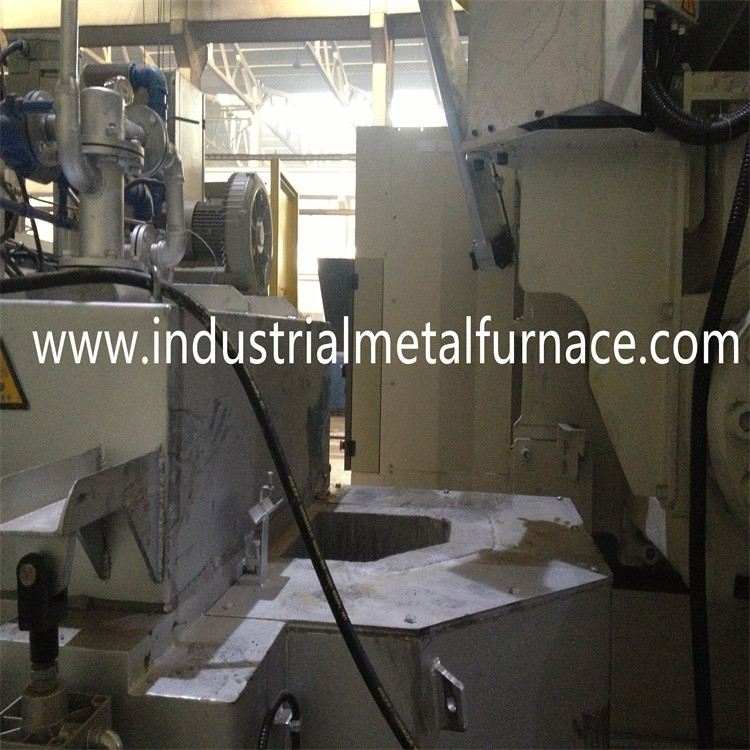

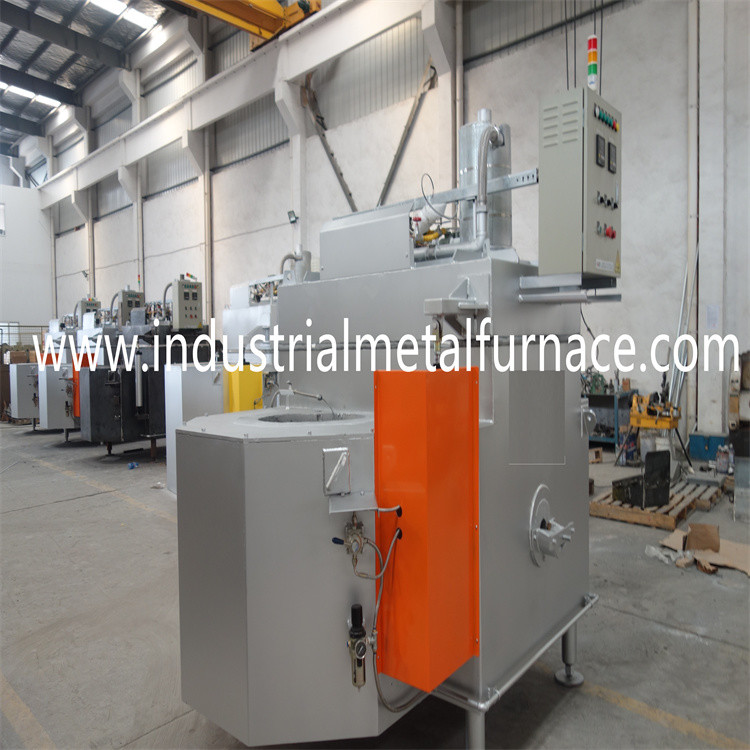

ग्रेविटी कास्टिंग के लिए गैस निकाल दिया एल्यूमीनियम मिश्र धातु होल्डिंग फर्नेस
1. सामान्य परिचय
गैस निकाल दिया पूल प्रकार होल्डिंग फर्नेस एक एल्यूमीनियम मिश्र धातु तरल है
होल्डिंग फर्नेस जो धुएं की गर्मी को रीसायकल कर सकती है और बचाती है
ऊर्जा की खपत बहुत।
भट्ठी एक बड़े लौ विकिरण आकार के साथ उच्च गुणवत्ता वाले बर्नर को गोद लेती है
और एक उच्च गर्मी दक्षता।एल्युमिनियम के तरल तापमान को पर रखा जाता है
± 5 ℃ की सटीकता।ऑक्सीजन सामग्री के अंदर भट्ठी 5% से कम है जो
प्रभावी ऑक्साइड के उत्पादन को रोकता है।
डाई कास्टिंग के लिए होल्डिंग फर्नेस को विशेष गर्मी इन्सुलेशन के साथ डिज़ाइन किया गया है
संरचना जो सतह की गर्मी के नुकसान को प्रभावी ढंग से कम कर सकती है, कम कर सकती है
पर्यावरण के तापमान में वृद्धि, और गर्मी दक्षता में सुधार।
पूल प्रकार एल्यूमीनियम भट्ठी की दीवार उच्च एल्यूमिना दुर्दम्य के साथ पंक्तिबद्ध है
ईंटें जिनकी सेवा का जीवन 3 वर्ष से अधिक है।
2. तकनीकी पैरामीटर्स
| पिघलने पूल क्षमता |
8000 किग्रा (तरल घनत्व: 2.4 ग्राम / सेमी 3)
|
| ईंधन प्रकार | प्राकृतिक गैस गर्मी मूल्य: 8600 किलो कैलोरी / एम 3; |
| गैस आपूर्ति दबाव | 5 केपीए; |
| रेटेड काम कर रहे तापमान | 850 ℃ (वायुमंडल) |
| तापमान नियंत्रण सटीकता | ±3℃ |
| ऊर्जा की खपत |
8m3 / h (गैस फ्लो मीटर से लैस, लगातार काम करना);
|
| बिजली की आपूर्ति | 415V, 60HZ, 3P 5 तार |
3. फर्नेस संरचना
3.1 भट्ठी खोल
भट्ठी का खोल स्टील प्लेट और अनुभागीय स्टील से बना है।दरवाजे का किनारा बना है
कच्चा लोहा सामग्री से।
3.2 फर्नेस अस्तर
पिघलने वाला पूल उच्च एल्यूमिना ईंटों के साथ बनाया गया है जिसमें उच्च की विशेषताएं हैं
ताकत, मुक्त एल्यूमीनियम-चिपके हुए, और लंबे जीवन।(संपीड़न शक्ति: 140Mpa
जब तापमान 110 ℃ से ऊपर हो;रैखिक दर: केवल 0.1%)।गर्मी इन्सुलेशन
इस्तेमाल की गई परत ग्रेड वन सिलिकेट एल्यूमीनियम फाइबर बोर्ड की है।
3.3 बर्निंग सिस्टम:
बर्निंग सिस्टम ऑपरेशन में आसान है, और इसकी लंबी सेवा जीवन है।भट्ठी
स्वचालित तापमान नियंत्रण, स्वचालित प्रज्वलन और लौ के कार्य हैं
पता लगाना।जब भट्ठी निर्धारित तापमान पर पहुंच जाती है, तो बर्नर काम करना बंद कर देता है।
जब भट्ठी का तापमान निर्धारित निम्न तापमान सीमा से कम होता है, तो
बर्नर बर्नर पोर्ट में प्रवेश करता है और स्वचालित रूप से काम करता है।बर्नर जलता है
स्वचालित रूप से एक लौ का पता लगाने वाले उपकरण के साथ।जब भट्ठी काम करने के लिए तैयार हो,
चूल्हा को शुद्ध करने के लिए उपयोगकर्ता को पहले एयर ब्लोअर चालू करना चाहिए।बर्नर जलता है
शुद्धिकरण समाप्त होने के बाद स्वचालित रूप से और एक छोटी सी लौ के साथ काम करता है।ज्वाला
डिटेक्शन रॉड लौ का पता लगाता है, और बर्नर एक बड़ी लौ के साथ काम करेगा।
फ्लेम डिटेक्शन रॉड हर समय बर्नर के जलने की स्थिति की निगरानी करता है।
फर्नेस बर्निंग सिस्टम भी सुरक्षा उपायों के साथ सेट किया गया है।अगर वहाँ
अपूर्ण जलने या लौ-आउट जैसी स्थितियां, नियंत्रण प्रणाली में कटौती
ईंधन की आपूर्ति को रोकने के लिए मुख्य बर्नर और इग्निशन बर्नर को बंद कर दें।वहाँ भी है
गैस पाइपलाइन और वायु पाइपलाइन के बीच इंटरलॉक डिवाइस।अगर वहां कोई भी
असामान्य रूप से जलने की स्थिति में, इंटरलॉक डिवाइस ईंधन की आपूर्ति को काट देता है।
तरल एल्यूमीनियम तापमान पीआईडी विनियमन के माध्यम से नियंत्रित किया जाता है।प्रशंसक # पंखा
इन्वर्टर स्वचालित रूप से पंखे की रोटेशन गति को समायोजित करता है ताकि गैस प्रवाह को नियंत्रित किया जा सके।
भट्ठी ने वायुमंडल के तापमान की ऊपरी सीमा मान निर्धारित की है।
3.4 निर्वहन छेद
मैनुअल ऑपरेशन की मदद से एल्यूमीनियम तरल को छुट्टी दे दी जाती है।
तरल निर्वहन प्रक्रिया के दौरान, कोई रिसाव समस्या नहीं होनी चाहिए।
3.5 तापमान नियंत्रण
भट्ठी को स्वचालित लौ स्विच जैसे नियंत्रण कार्यों के साथ सेट किया गया है,
अधिक तापमान अलार्म, लौ-आउट सुरक्षा, आदि।
एल्यूमिनियम तरल तापमान नियंत्रण
चूल्हा तापमान नियंत्रण
सुरक्षा उपकरण और स्वचालित नियंत्रण प्रणाली
जब भट्ठी काम करना शुरू करती है, तो उपयोगकर्ता को पहले बिजली की आपूर्ति चालू करनी चाहिए
और भट्टी को शुद्ध करने के लिए ब्लोअर चालू करें।भट्ठी का तापमान सेट करें और
गैस पाइपलाइन के सोलनॉइड वाल्व को खोलें।प्राकृतिक होने पर बर्नर प्रज्वलित होता है
गैस चूल्हे में प्रवेश करती है।
